Acer Travelmate P256 (TMP256-MG) инструкция по разборке. Фото + видео

Acer Travelmate P256 замена жёсткого диска (HDD) или установка SSD.


Я купил Acer Travelmate TMP256-MG для клиента. Важно было взять недорогой ноутбук средней производительности и несложных игр, таких как Minecraft, Блокада и т.д. Стояла задача уложиться в конкретный бюджет с оптимальной производительностью. Я выбрал именно этот ноутбук, так как у него отличное разрешение экрана — 1920х1080 (FullHD) и на удивление очень достойная матрица для бюджетника.

Естественно я посоветовал заменить предустановленный тормозной 5400rpm жёсткий диск на адекватно-быстрый SSD. В процессе разборки ноутбука, я был удивлён тому, как глупо и нелогично выполнена конструкция аппарата. Это один из самых неудобных для ремонта ноутбуков, с которыми мне приходилось работать.

Прошу прощения за качество фотографий, я двумя руками разбирал ноут, а третьей рукой фотографировал (=

Внимание! Данная статья не является руководством к действию. Всё, что Вы делаете, Вы делаете на свой страх и риск. Мы не несём ответственности за «криворукость». Если Вы не уверены в своих силах, то мы настоятельно рекомендуем Вам пригласить профессионалов.

Пошаговая инструкция по разборке Acer Travelmate P256

Сразу хочу отметить, что собирать этот ноутбук в разы сложнее, чем разбирать (читаем пункт 17), поэтому прежде, чем приступить, подумайте, справитесь ли Вы).

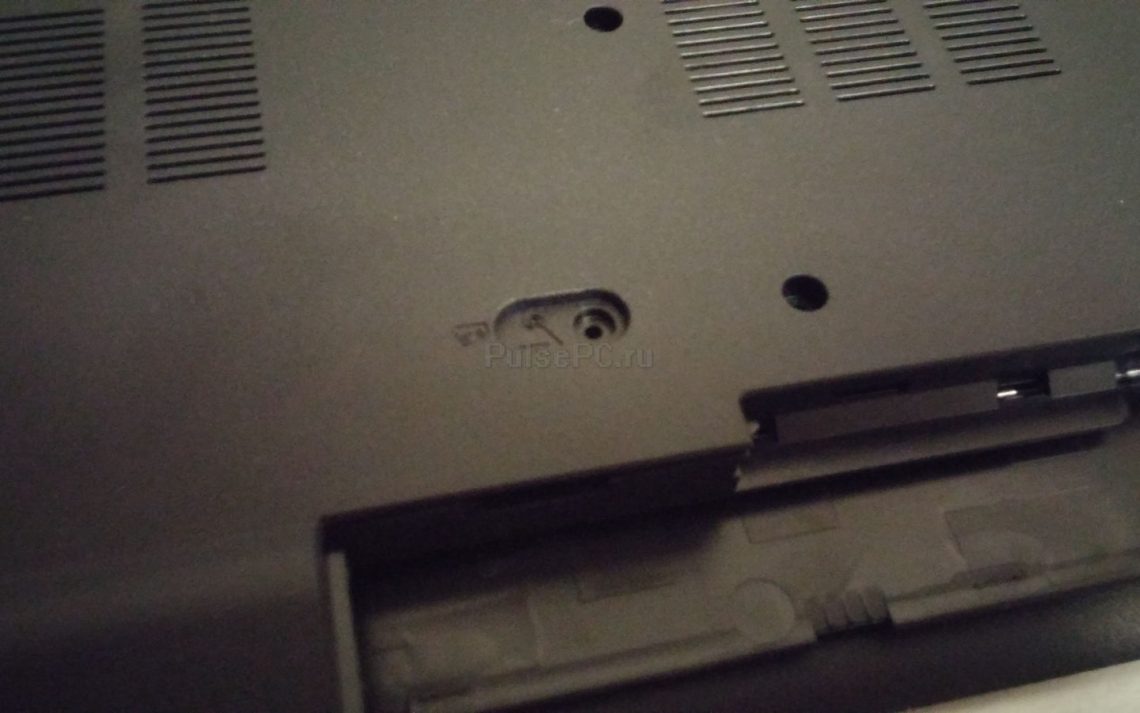

0. Отключаем ноутбук от сети и вынимаем аккумулятор. Для этого вставьте отвёртку в гнездо (см. фото) и с небольшим усилием сдвиньте ползунок в сторону.

Acer_Travelmate_TMP256

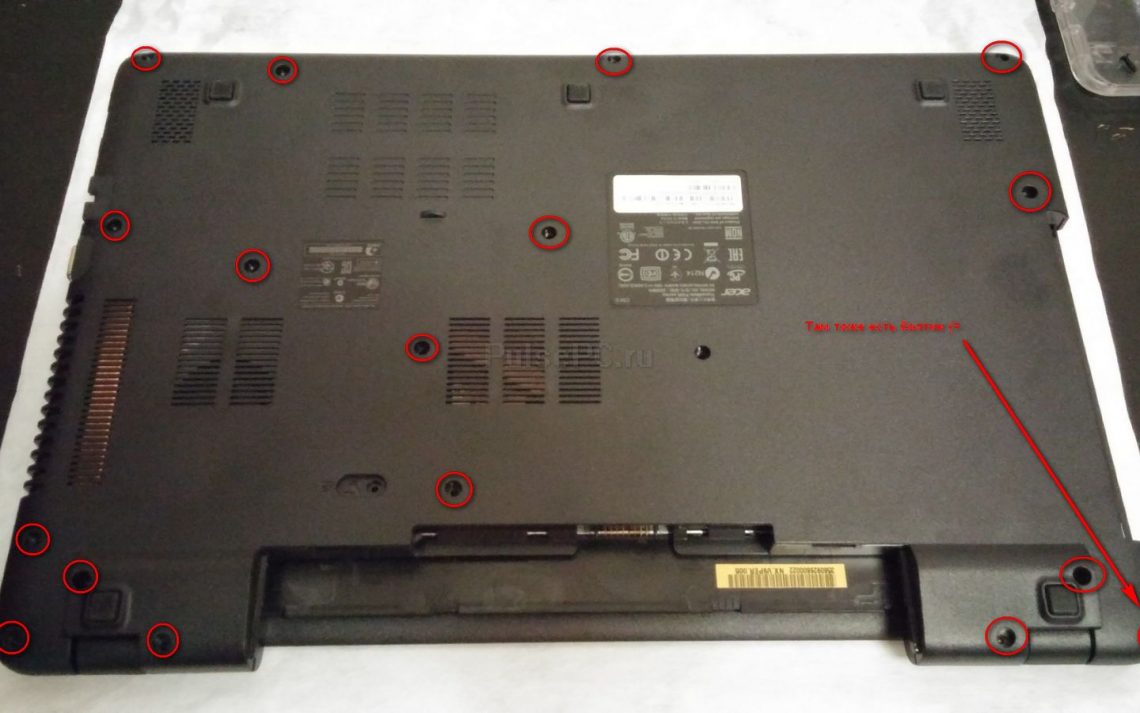

  1. Выкручиваем все болты с задней крышки ноутбука

Acer_Travelmate_TMP256_instrukcija_po_razborke002

2. Вытягиваем руками DVD-привод. Он выходит после небольшого усилия

3. Запасаемся тонким твёрдым предметом. Отлично подойдёт медиатор, ненужная пластиковая карточка или вот такое прекрасное устройство, как у меня (привет, Aliexpress!). Не рекомендую использовать отвёртки с железным наконечником, пластик ноутбука очень тонкий, можно безвозвратно повредить.

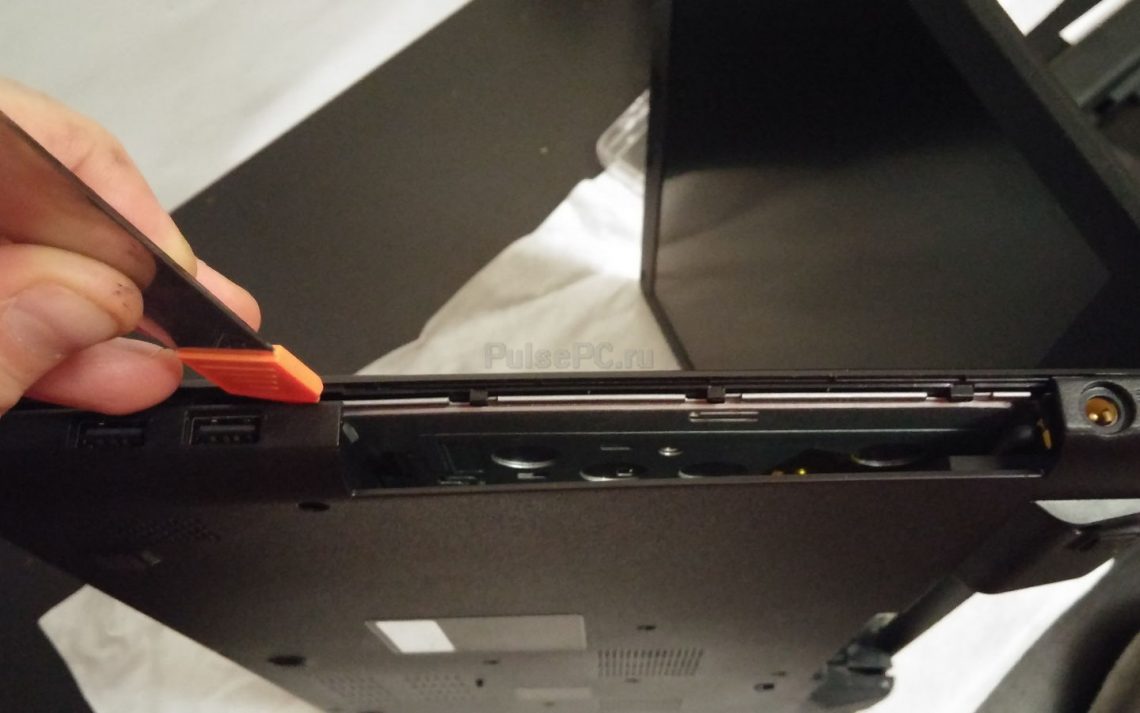

Аккуратно начинаем раскреплять защёлки. Лучше начинать с места возле DVD-привода (на фото) и дальше двигаться в сторону тачпэда с шагом в 3-4 см.

Acer_Travelmate_TMP256_instrukcija_po_razborke003

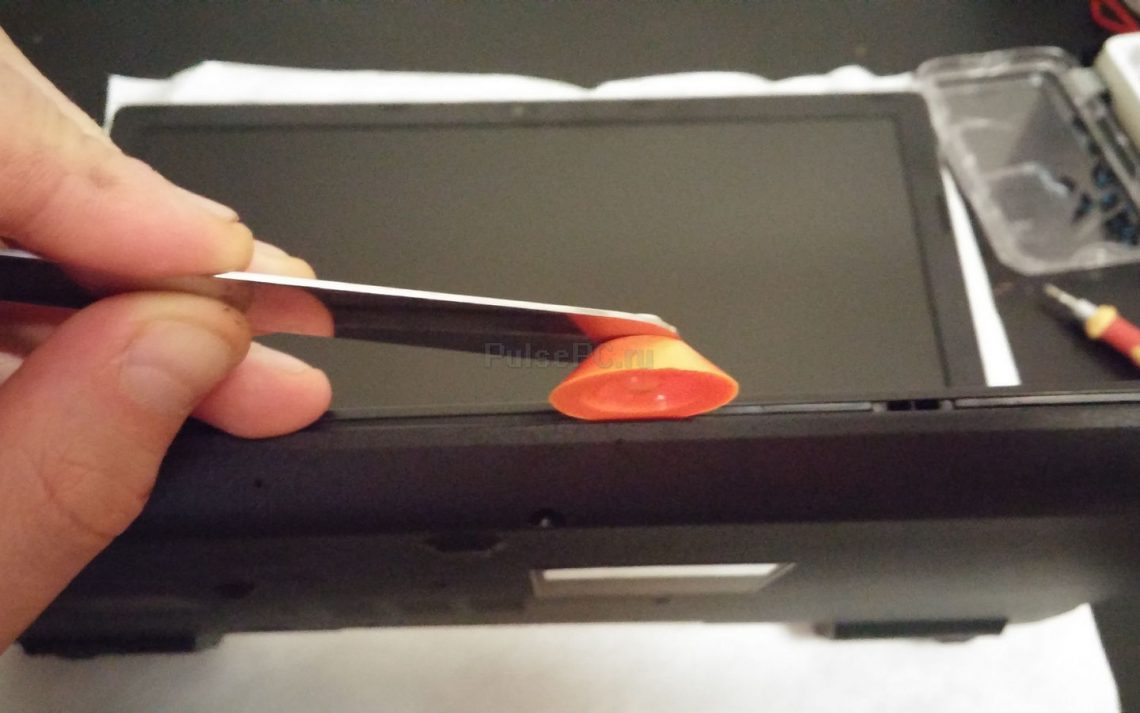

4. Продолжаем аккуратно отщёлкивать. Поддаётся плохо, хрустит громко, пластик гнётся. Стараемся сохранить баланс между силовым усилием и точностью часовщика

Acer_Travelmate_TMP256_instrukcija_po_razborke004

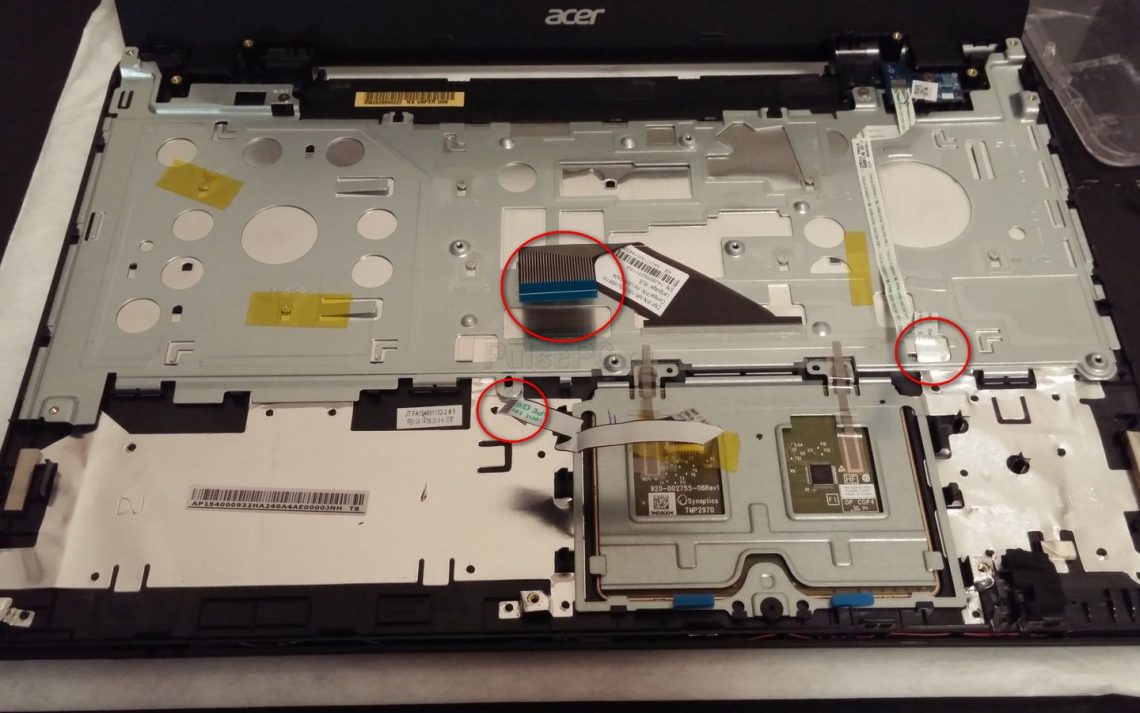

5. Когда все защёлки по периметру будут откреплены, аккуратно приподнимаем верхнюю часть и отсоединяем шлейфы клавиатуры, тачпэда и кнопки «ВКЛ» (на фото)

Acer_Travelmate_TMP256_instrukcija_po_razborke005

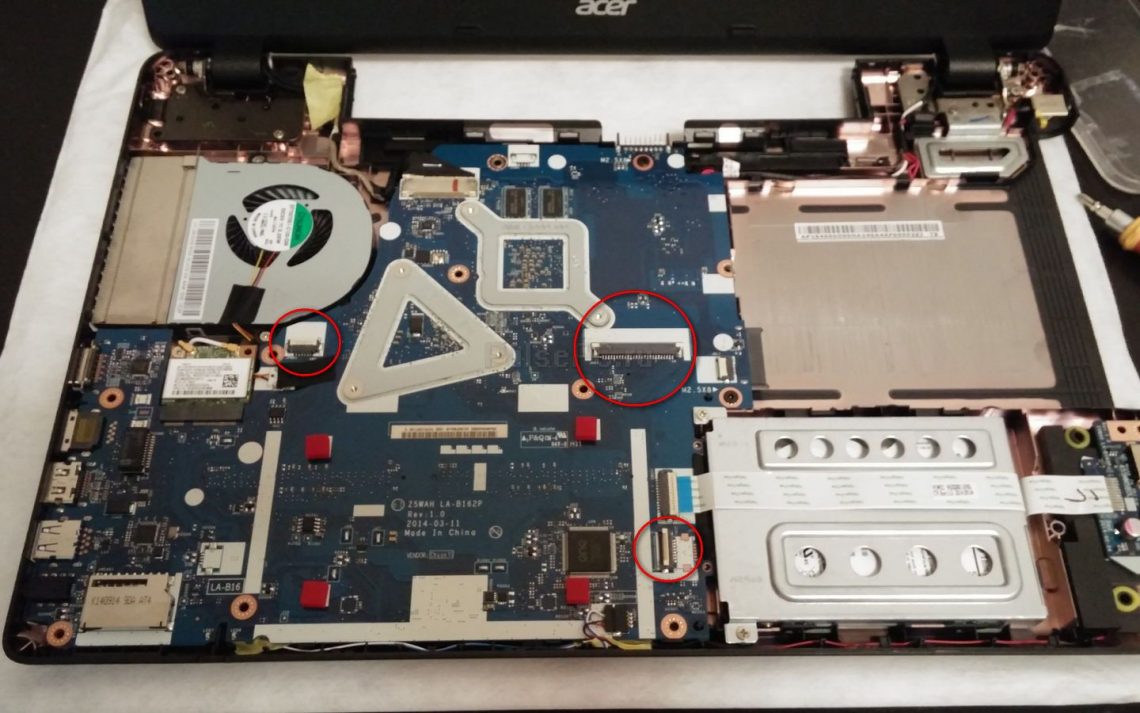

Я на всякий случай обвёл кружочками места, куда потом подсоединять шлейфы

Acer_Travelmate_TMP256_instrukcija_po_razborke006

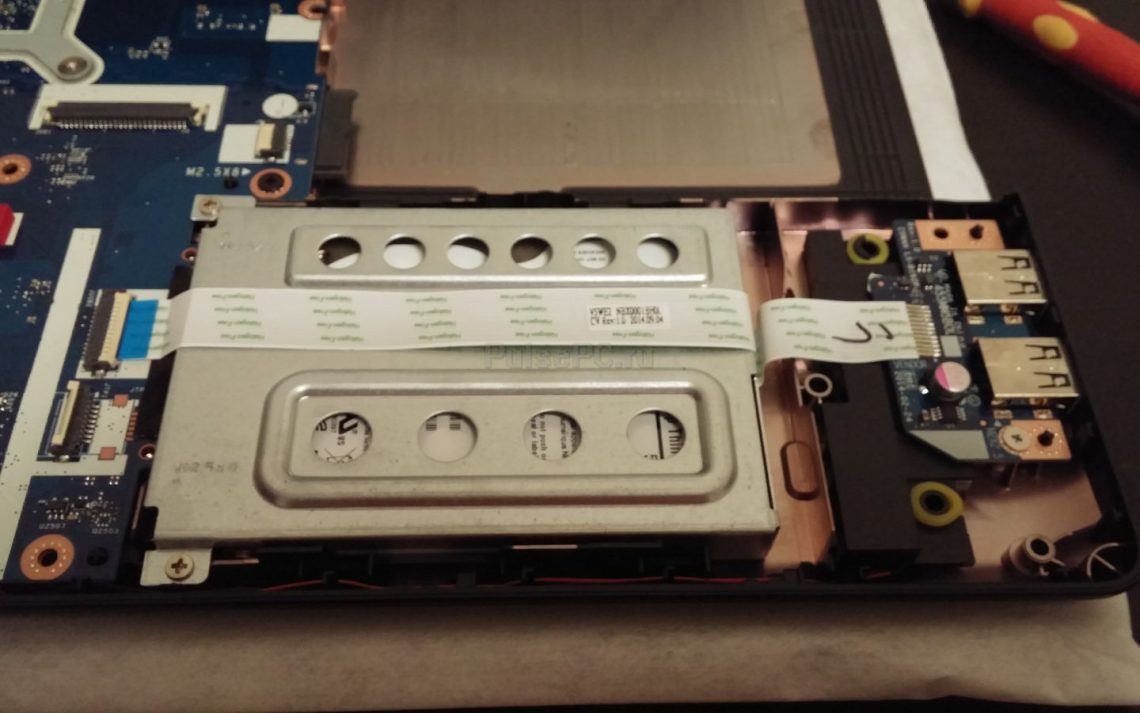

6. Наконец-то мы видим жёсткий диск, он закрыт шлейфом от USB.

Acer_Travelmate_TMP256_instrukcija_po_razborke007

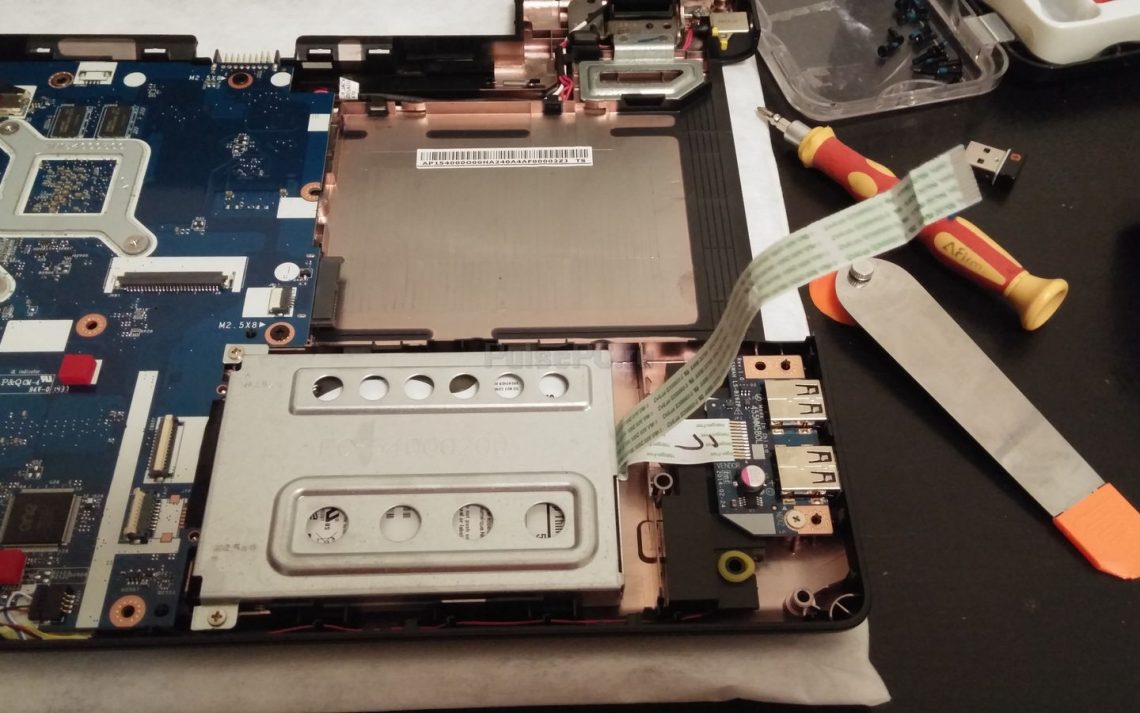

7. Отсоединяем шлейф

Acer_Travelmate_TMP256_instrukcija_po_razborke008

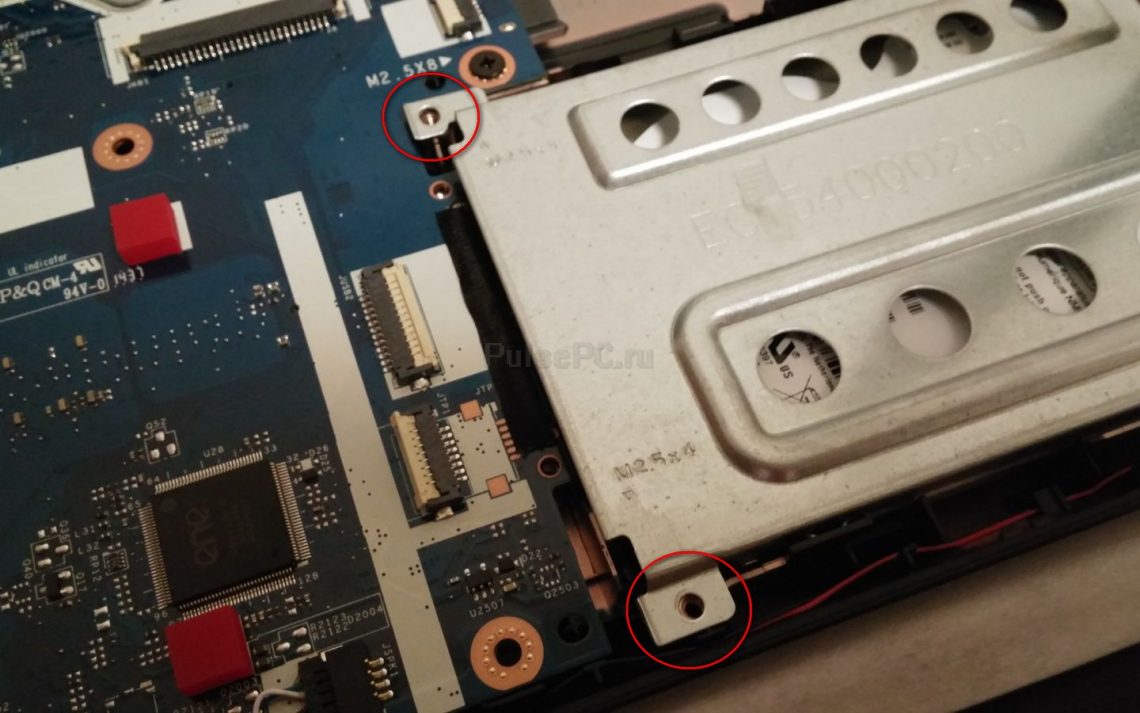

8. Выкручиваем те два болтика, которые крепят корзинку с диском

Acer_Travelmate_TMP256_instrukcija_po_razborke009

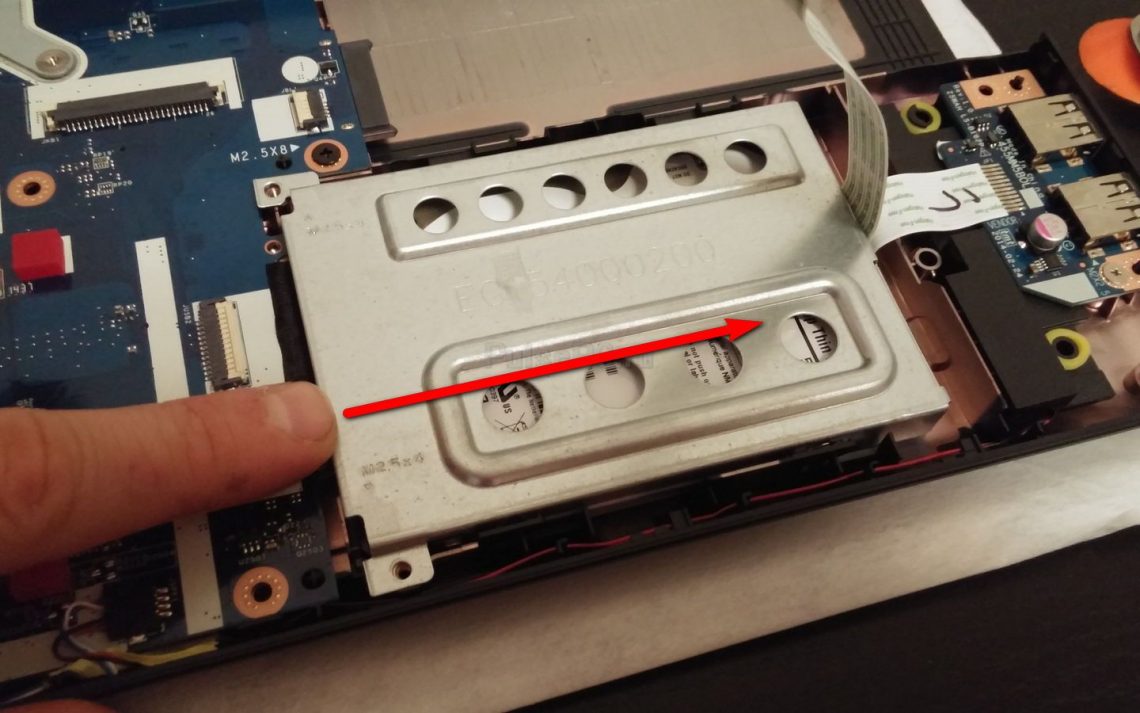

9. Затем пальцем, приложив усилие, толкаем корзинку в сторону USB-портов

Acer_Travelmate_TMP256_instrukcija_po_razborke010

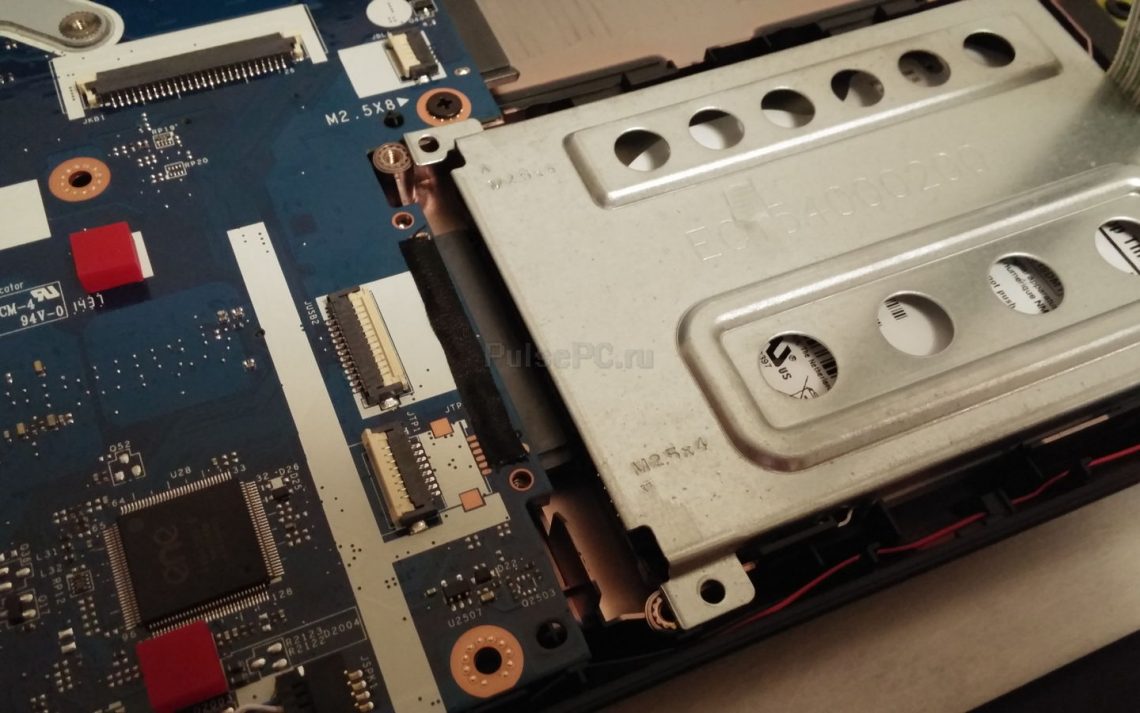

10. Корзинка откреплена, можно вынимать

Acer_Travelmate_TMP256_instrukcija_po_razborke011

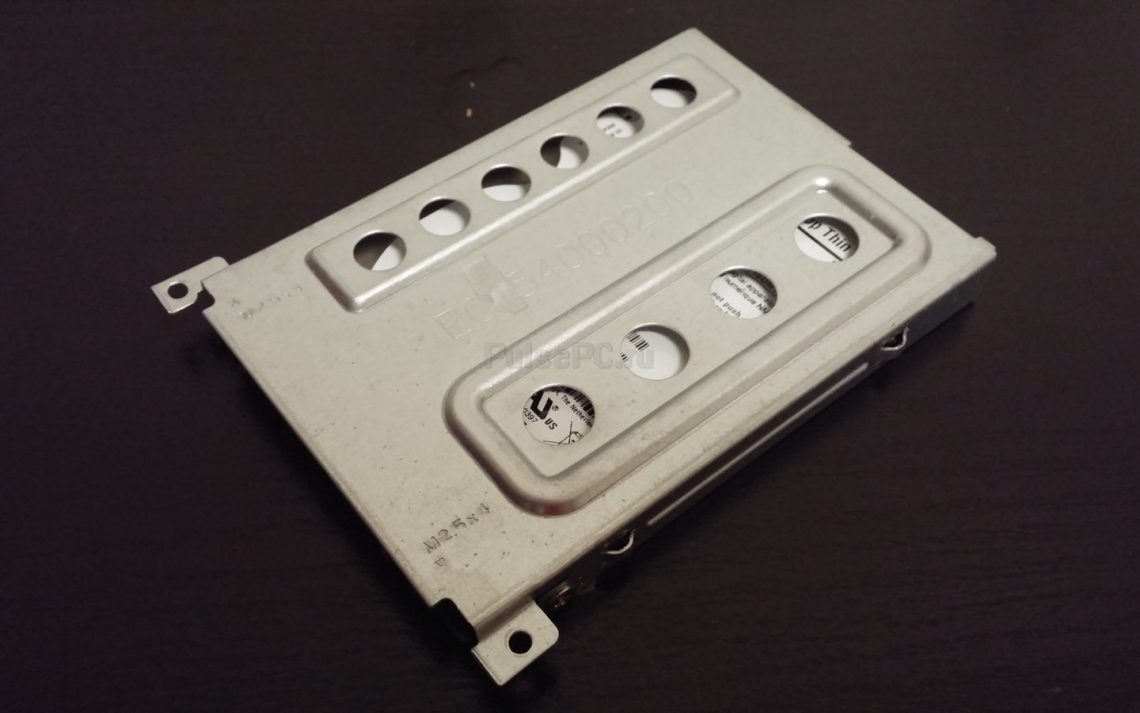

11. Внутри виднеется диск от Seagate

Acer_Travelmate_TMP256_instrukcija_po_razborke012

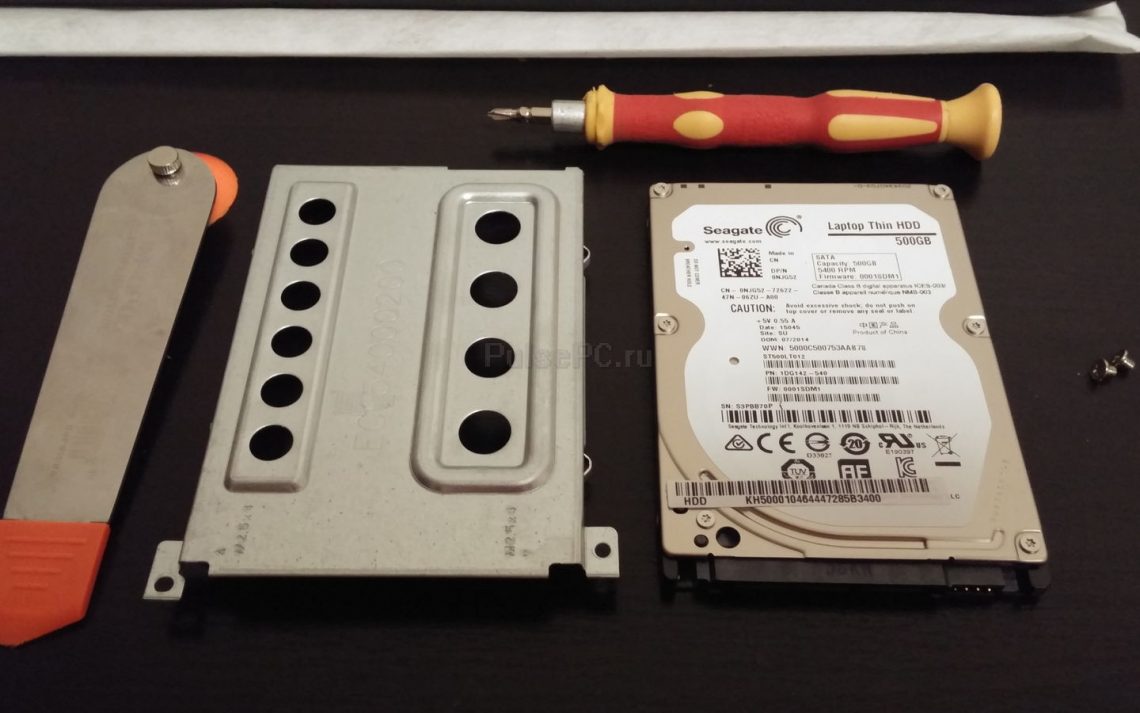

12. Вынимаем жёсткий из корзинки. Там всего два болта, я фотографировать не стал, и ежу будет понятно

Acer_Travelmate_TMP256_instrukcija_po_razborke013

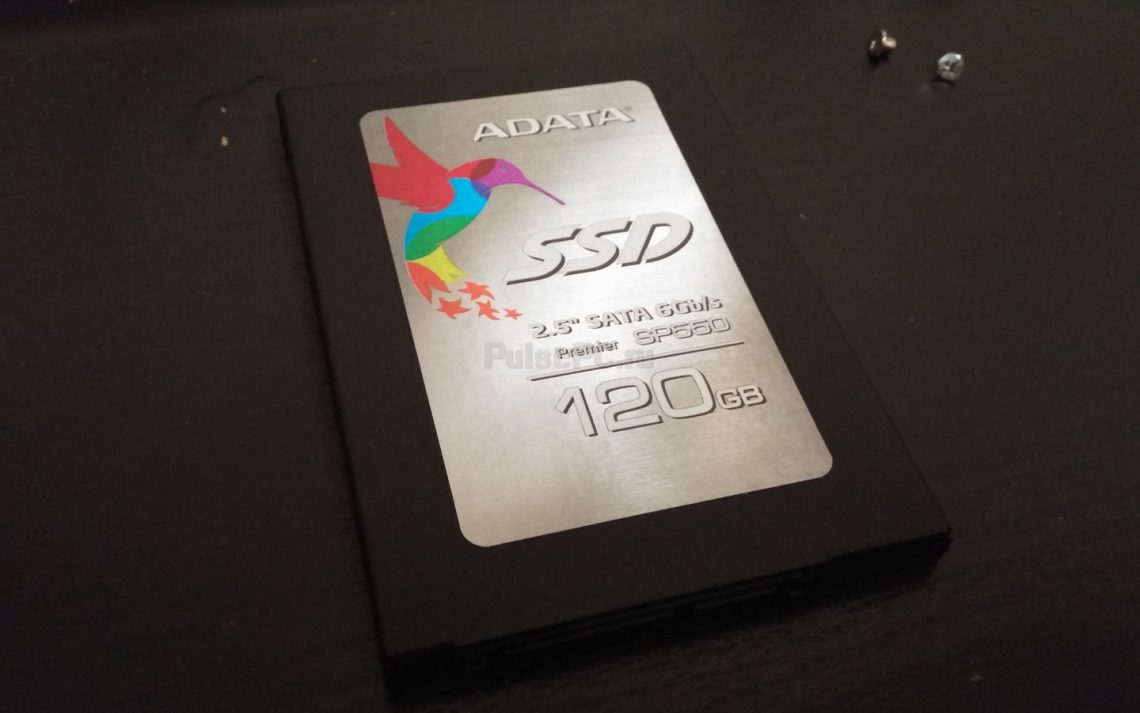

13. В моём случае на замену будет SSD от A-Data SP550

Acer_Travelmate_TMP256_instrukcija_po_razborke014

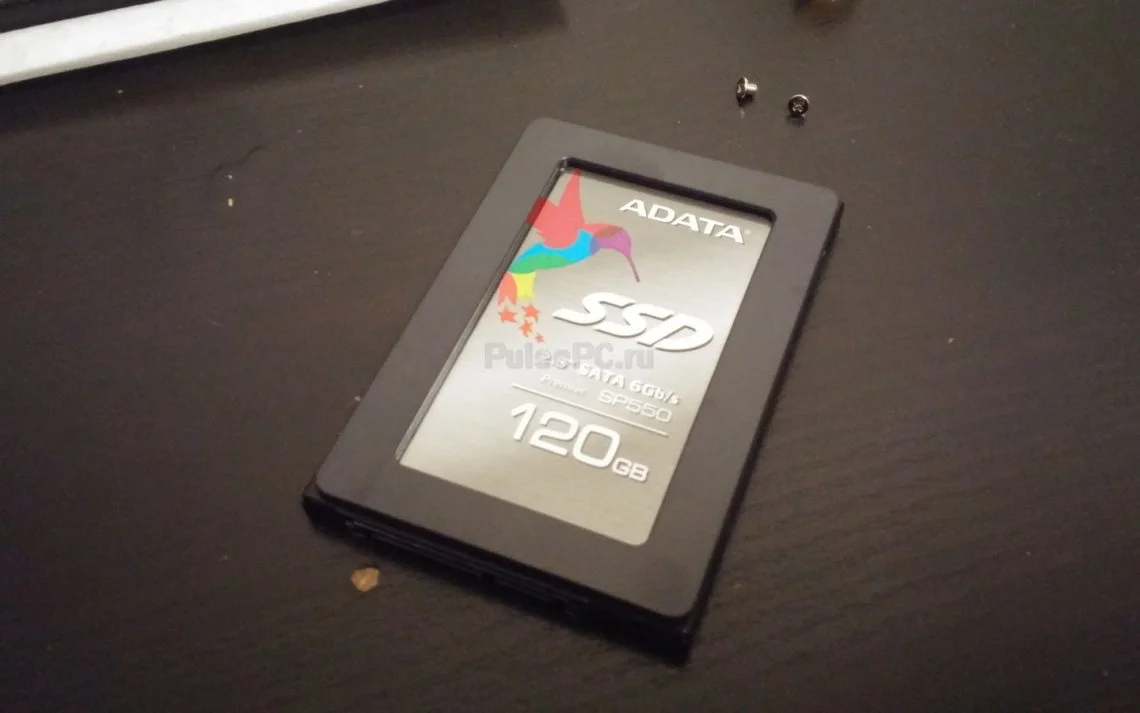

14. Корзинка рассчитана на 9мм накопитель, а у меня (и скорее всего и у Вас) толщина 7мм, поэтому я приклеиваю специальный переходник. Это делать не обязательно, и так всё нормально держится, но я очень люблю, когда всё чётко. Если корзинка на 9мм, значит должно быть 9мм.

Acer_Travelmate_TMP256_instrukcija_po_razborke015

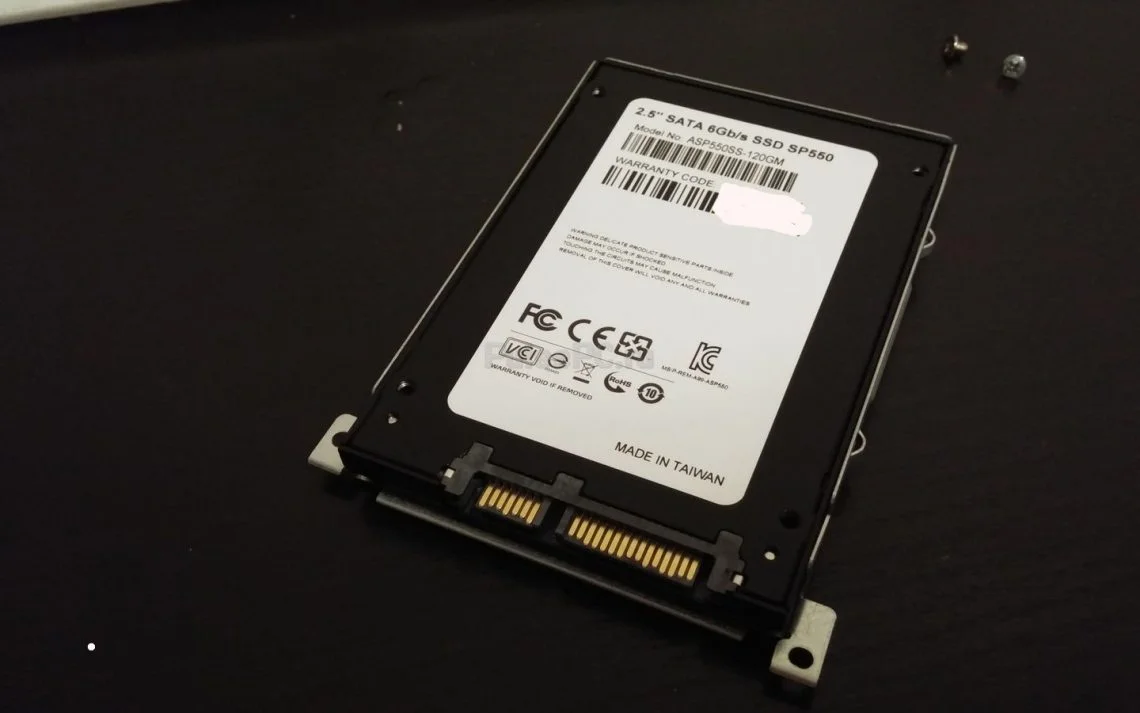

15. Вкручиваем накопитель в корзинку

Acer_Travelmate_TMP256_instrukcija_po_razborke016

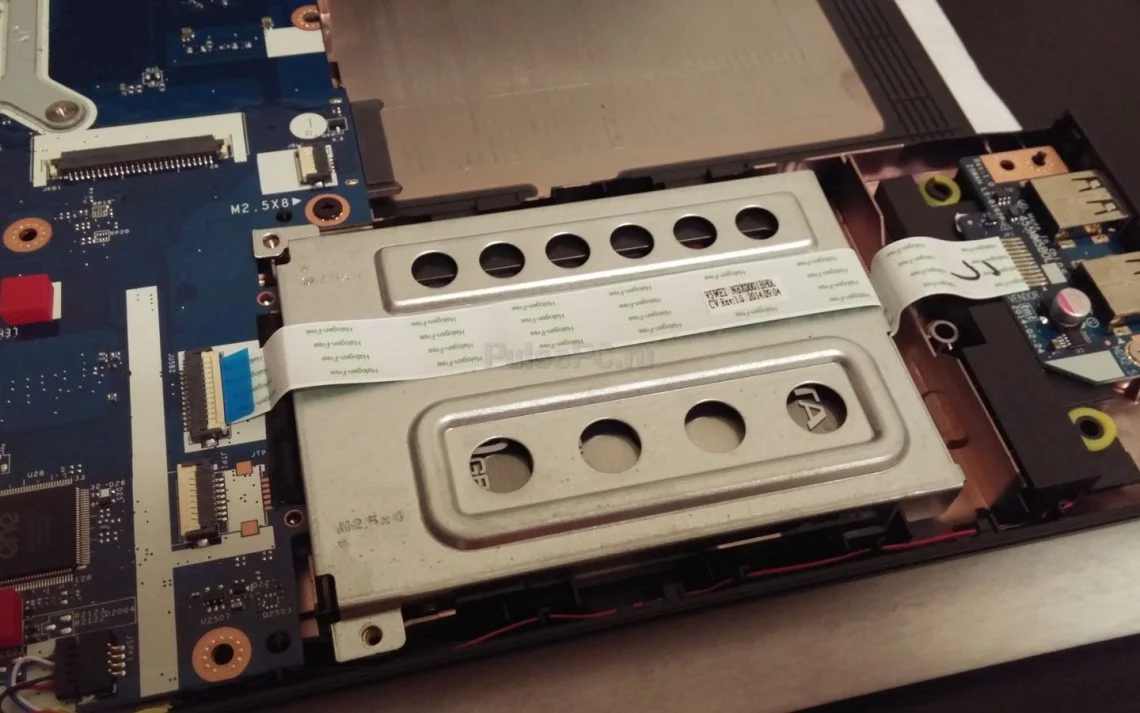

16. И возвращаем его на место

Acer_Travelmate_TMP256_instrukcija_po_razborke017

17. Далее Вас ждёт утомительная работа по подсоединению верхней части крышки, а точнее подключении трёх шлейфов на свои места. У меня это заняло около получаса, хотя опыт в сборке-разборке ноутбуков у меня большой. Во время подключения шлейфов я проклял всех конструкторов Acer. Выглядел я примерно так:

voditel_marshrutki

Поэтому фотографий нет. Да там и снимать особо нечего, просто попадаем в нужные места и закрепляем шлейфы. Удобнее всего открыть ноут под углом в 90°, положить его на колени матрицей вниз и дном к себе. Так проще.

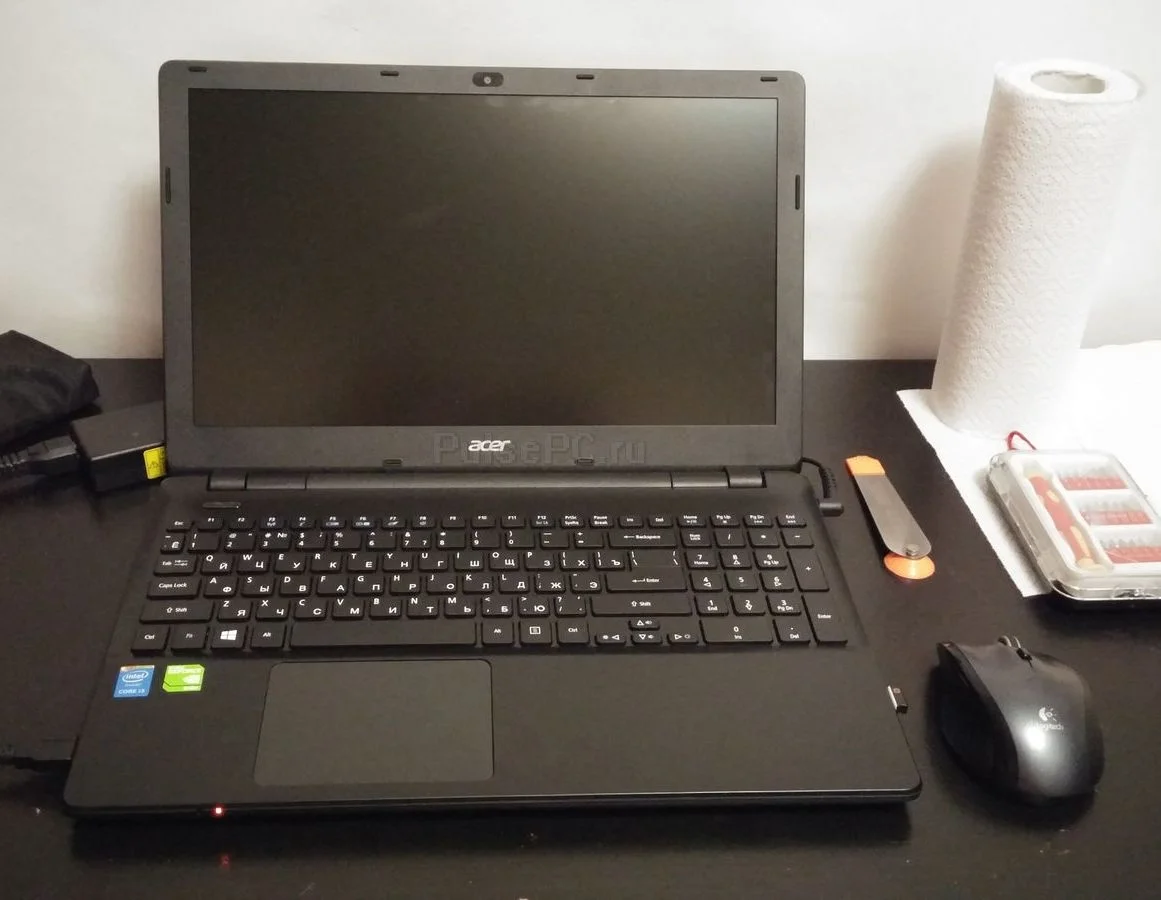

18. Собираем, но не защёлкиваем до конца. Лучше сначала проверить, всё ли ок.

Acer_Travelmate_TMP256_instrukcija_po_razborke018

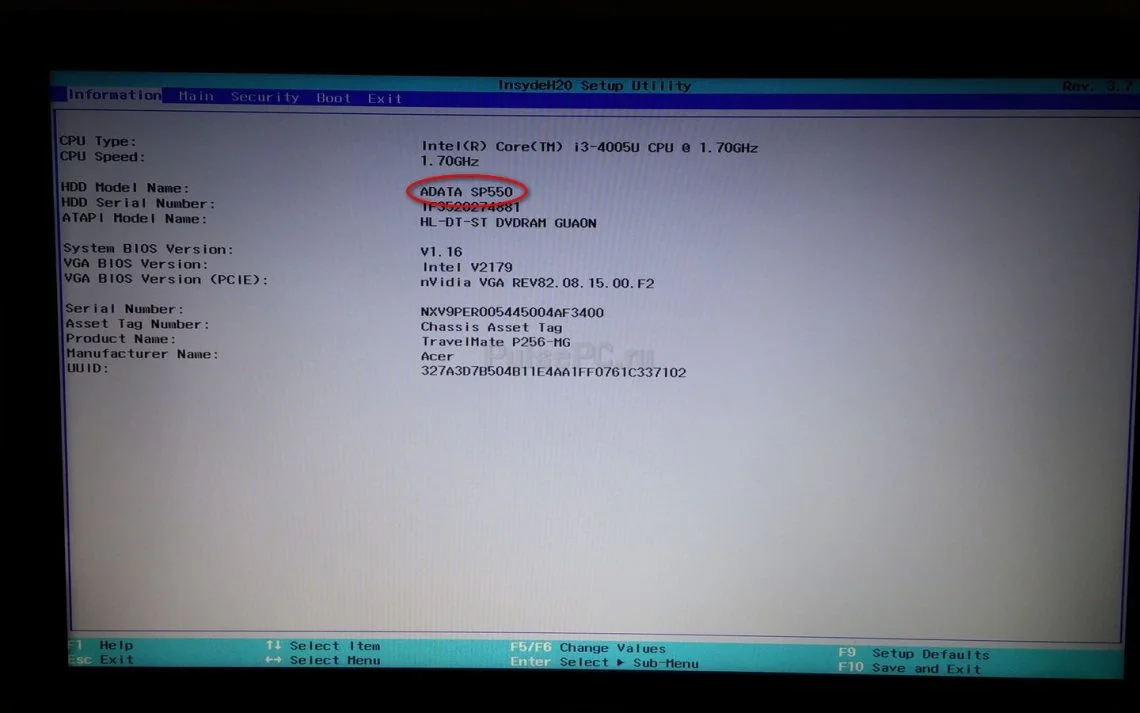

19. Включаем, заходим в BIOS (F2), смотрим, отобразился ли накопитель. У меня — да!

Acer_Travelmate_TMP256_instrukcija_po_razborke019

Если почему-то что-т о до сих пор непонятно, вот Вам видеоинструкция от наших коллег из Германии.

Возможно Вам также будет интересно почитать про разборку ASUS Zenbook UX32LN, или статью про SSD
