Моноблок MSI AG 240 2PE разборка, установка SSD, добавление памяти, чистка охлаждения

Стартую

Здравствуйте. Сегодня будем разбирать, чистить и апгрейдить довольно неплохой, даже с учётом возраста, моноблок MSI AG 240 2PE.

Когда заказчик передал мне его на апгрейд и обслуживание, я полез гуглить и был сильно удивлён тому, что нигде в интернете нет информации о том, как обслужить вентилятор на системе охлаждения. Я нашёл профильную ветку на форуме MSI, но там было только описание, как установить SSD и модуль RAM.

Именно поэтому я и сделал эту статью. Давайте вместе с вами разберём моноблок до системной платы, очистим охлаждение, заменим термоинтерфейс, установим модуль RAM и SSD, на который склонируем нашу операционку.

Я вынужден предупредить об очевидных вещах. Данная статья не является руководством к действию, вся ответственность, при повреждении устройства, лежит только на Вас. Я лишь делюсь своим опытом по обслуживанию данного аппарата и не являюсь представителем MSI или какого-либо ещё сервисного центра. Я призываю и прошу каждого из вас отказаться от идеи самостоятельного ремонта и воспользоваться услугами профессионалов!

Разборка моноблока MSI AG 240 2PE

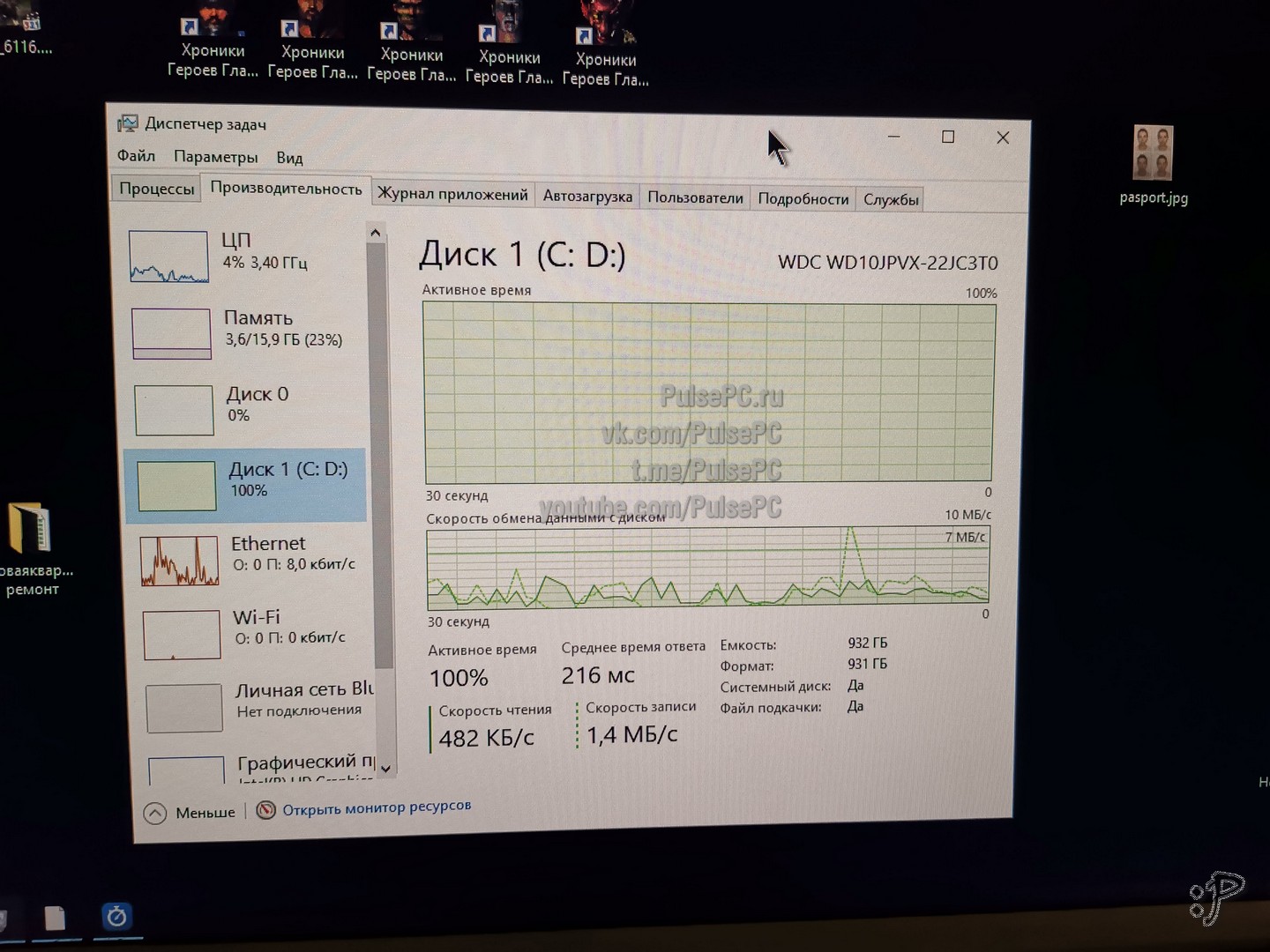

Посмотрите, как жёстко забит винчестер в простых операциях. Только ради установки SSD стОит заморочиться и сделать апгрейд.

Винчестер загружен на 100%

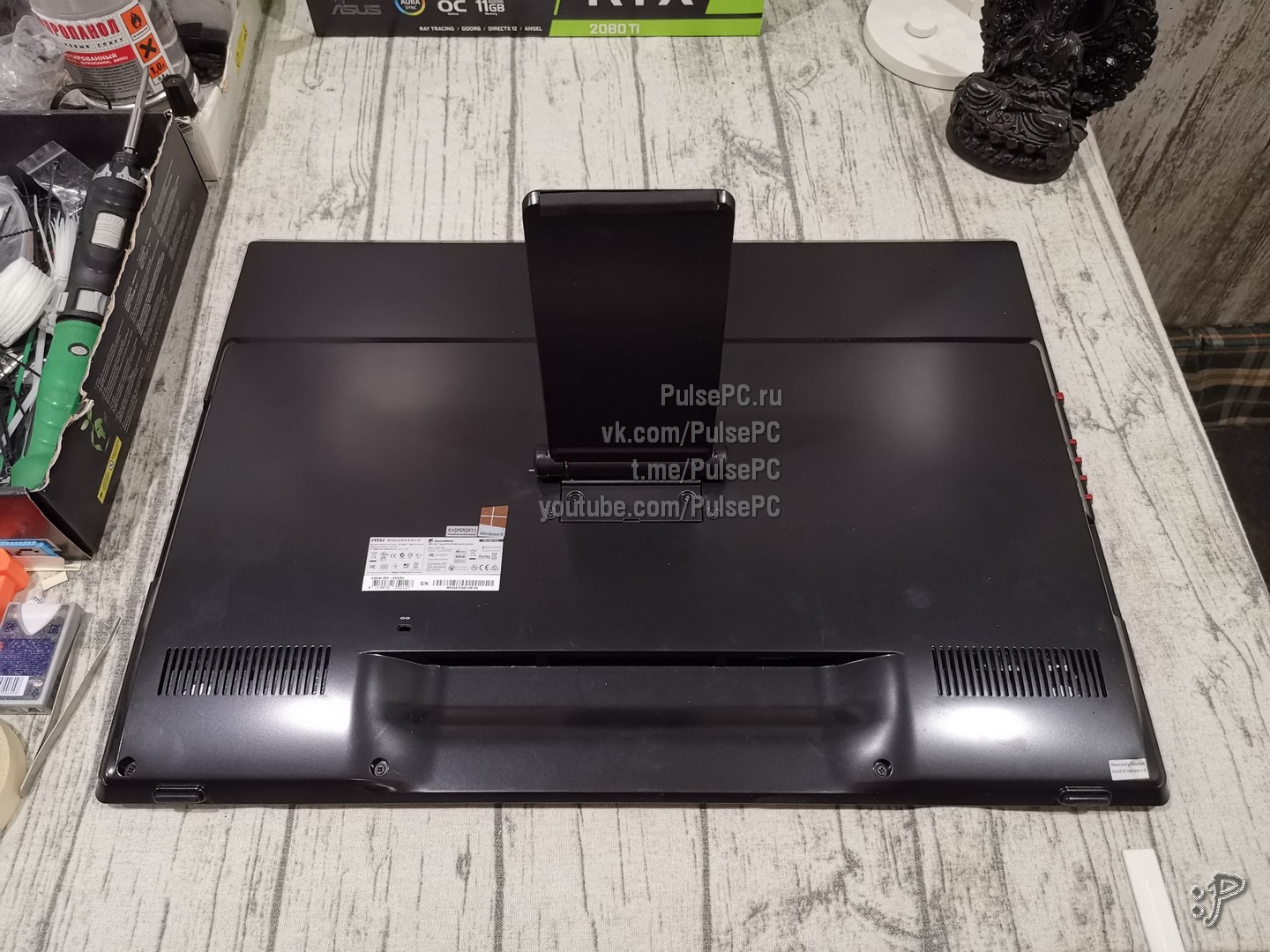

Кладём моноблок экраном вниз на мягкую поверхность

Кладём моноблок экраном вниз на мягкую поверхность

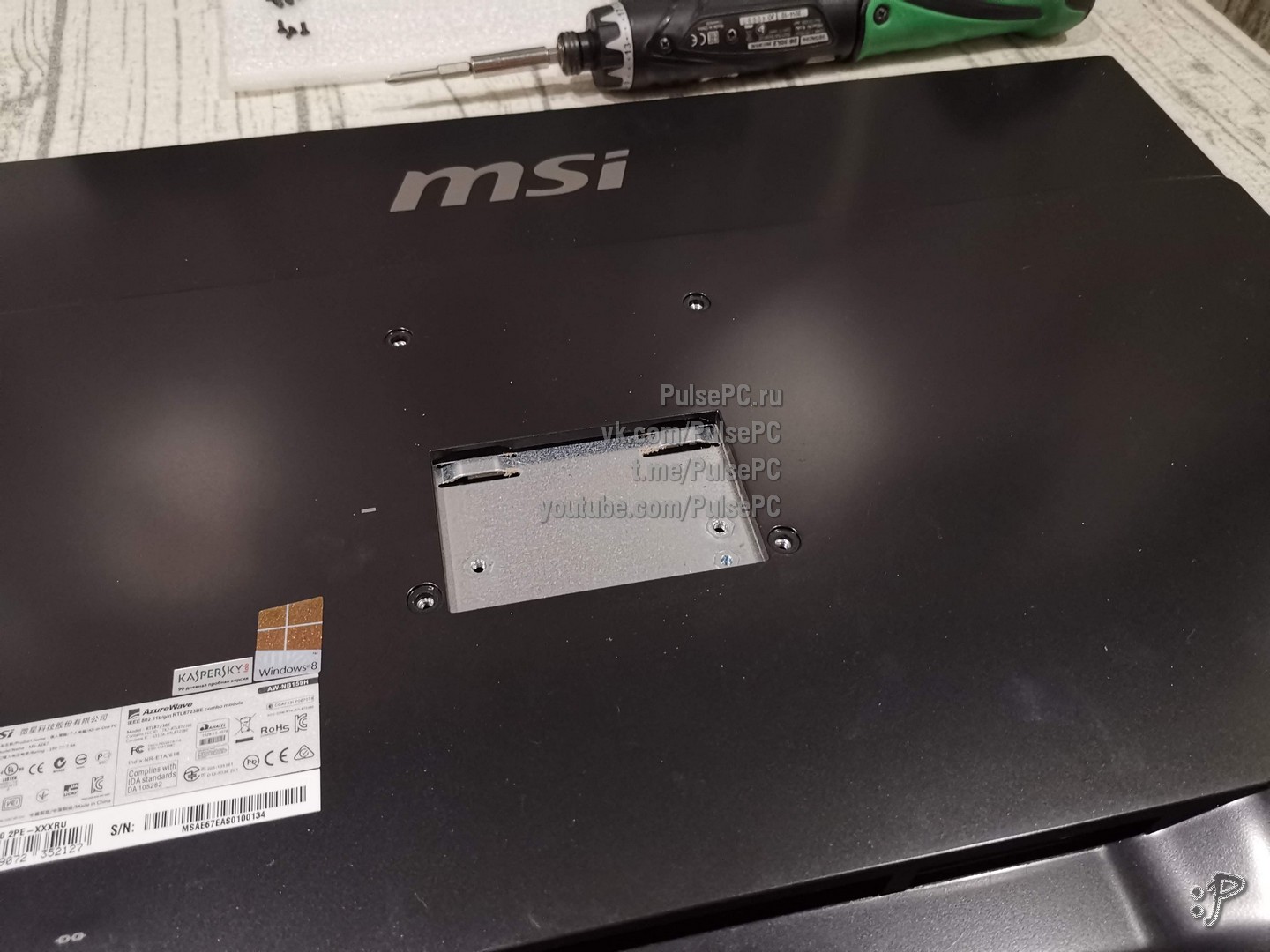

Вывинчиваем два винта, что держат ножку, а следом — 4 винта посредине

Вывинчиваем два винта, что держат ножку

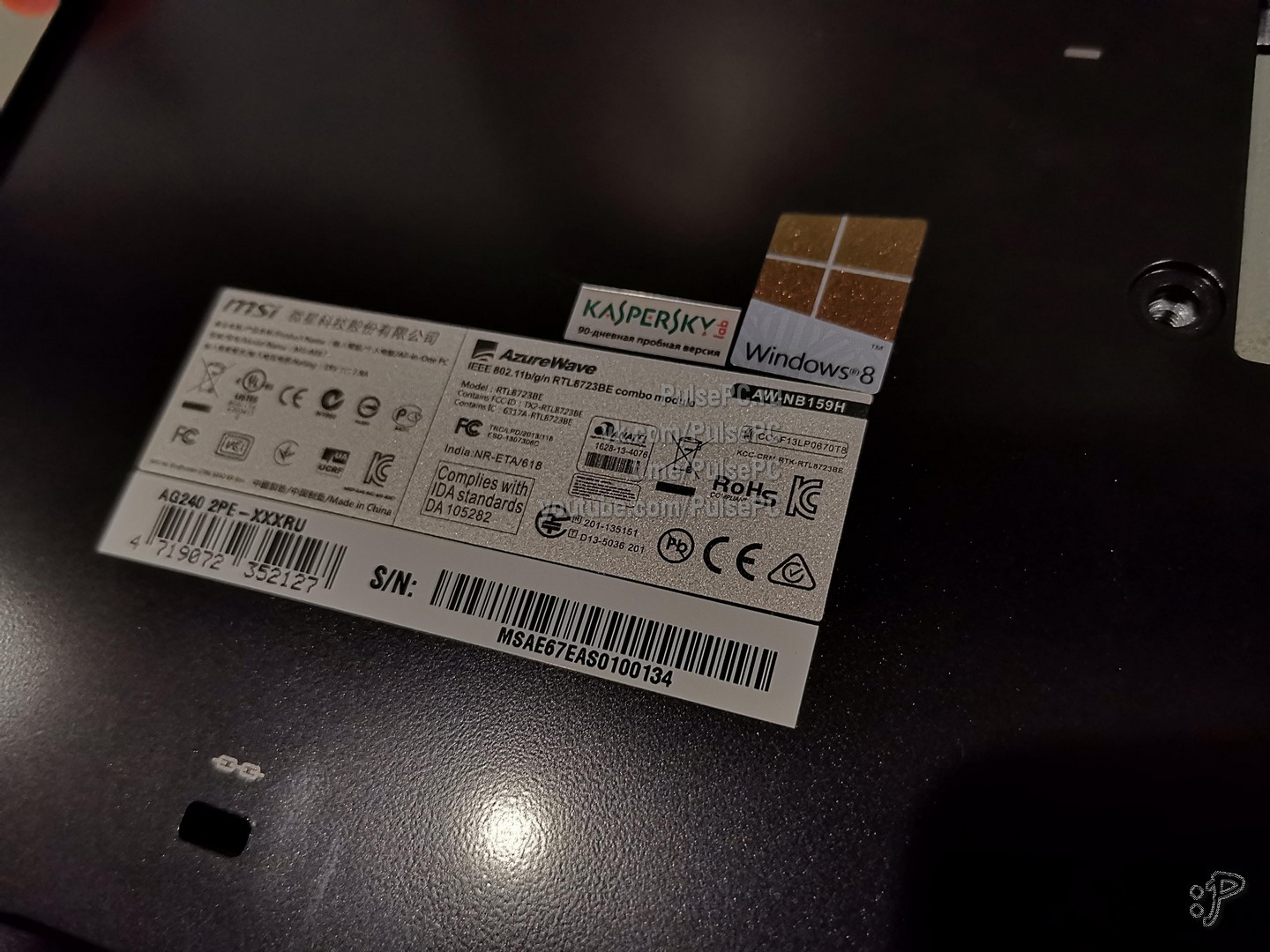

На всякий случай — фото серийника

На всякий случай - фото серийника

Вывинчиваем ещё 4 винта в нижней части крышки и аккуратно снимаем пластиковый кожух

Аккуратно снимаем пластиковый кожух

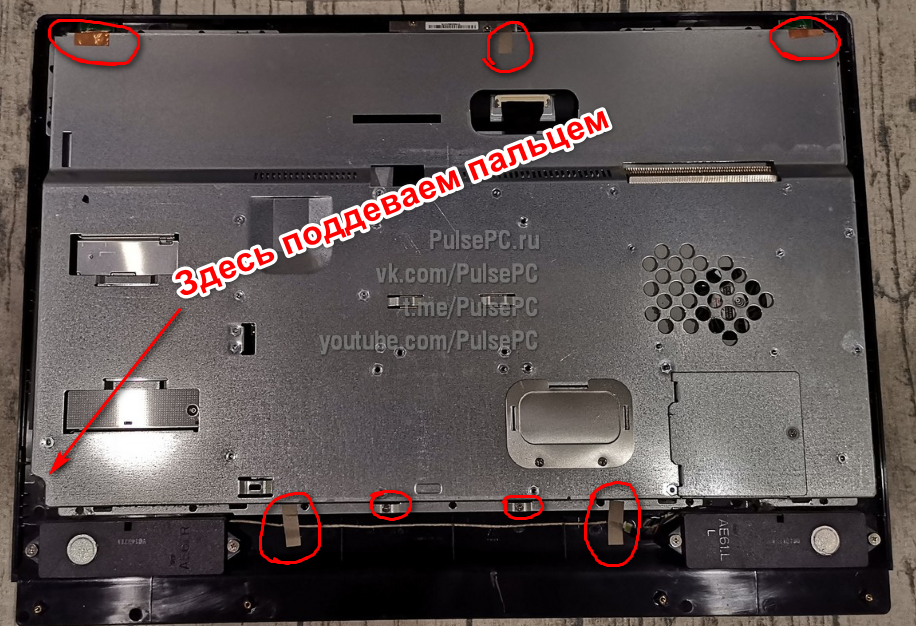

Отклеиваем все липкие ленты по периметру, откручиваем ещё два винта и аккуратно поддеваем пальцем в отверстии (обращаем внимание на коннектор провода, что находится в отверстии). Ещё обращаем внимание на то, что придётся приложить усилие, так как пластиковые крепления по периметру крышки со времен рассохнутся и потеряют былую гибкость. Я сломал два крепления, остальные удалось отогнуть тонкой отвёрткой.

Отклеиваем все липкие ленты по периметру

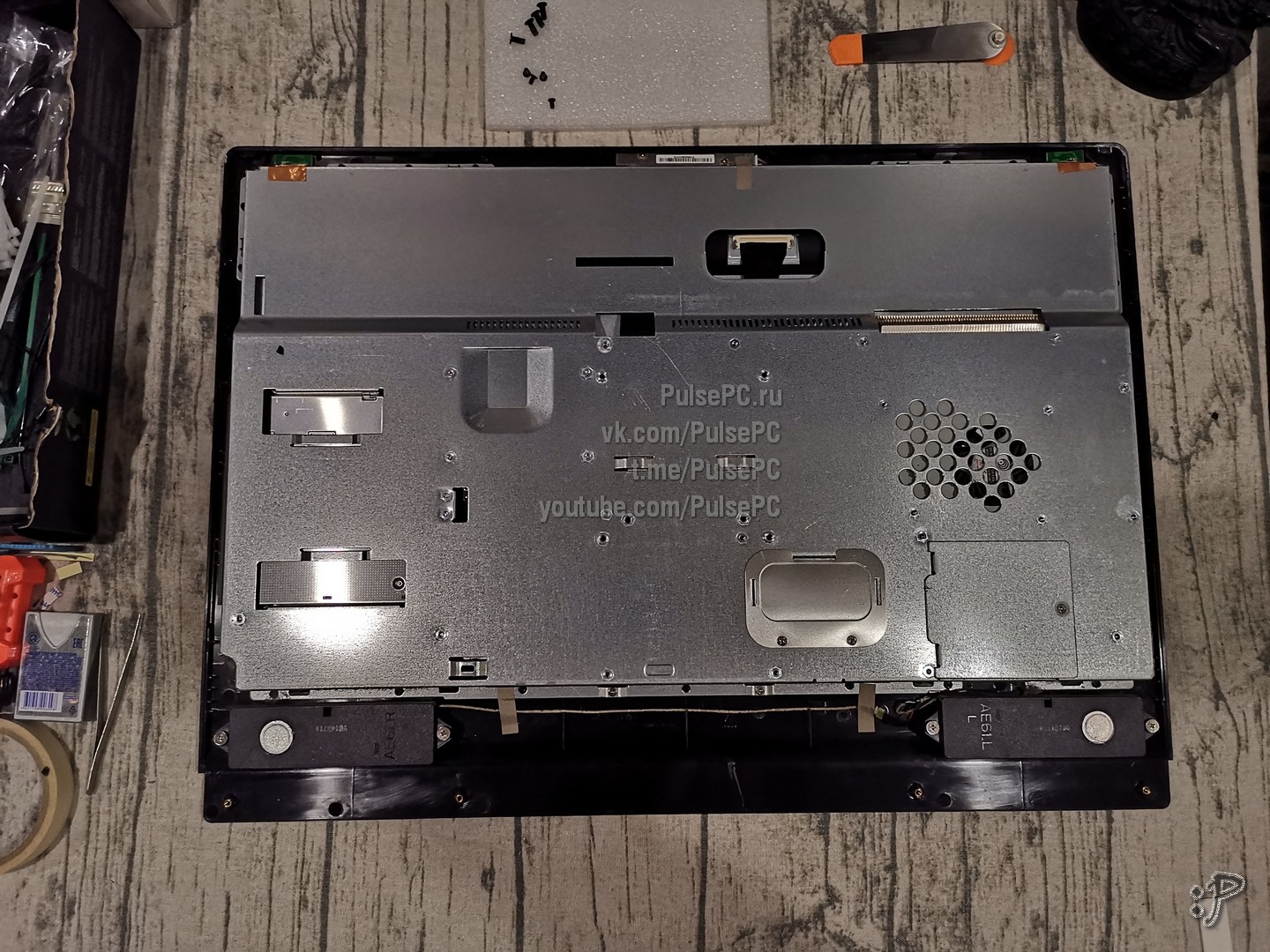

Крышка снята. Будьте очень осторожны на этом этапе, так как от матрицы идут два тонюсеньких провода к WiFi-адаптеру на плате, их легко порвать

Крышка снята

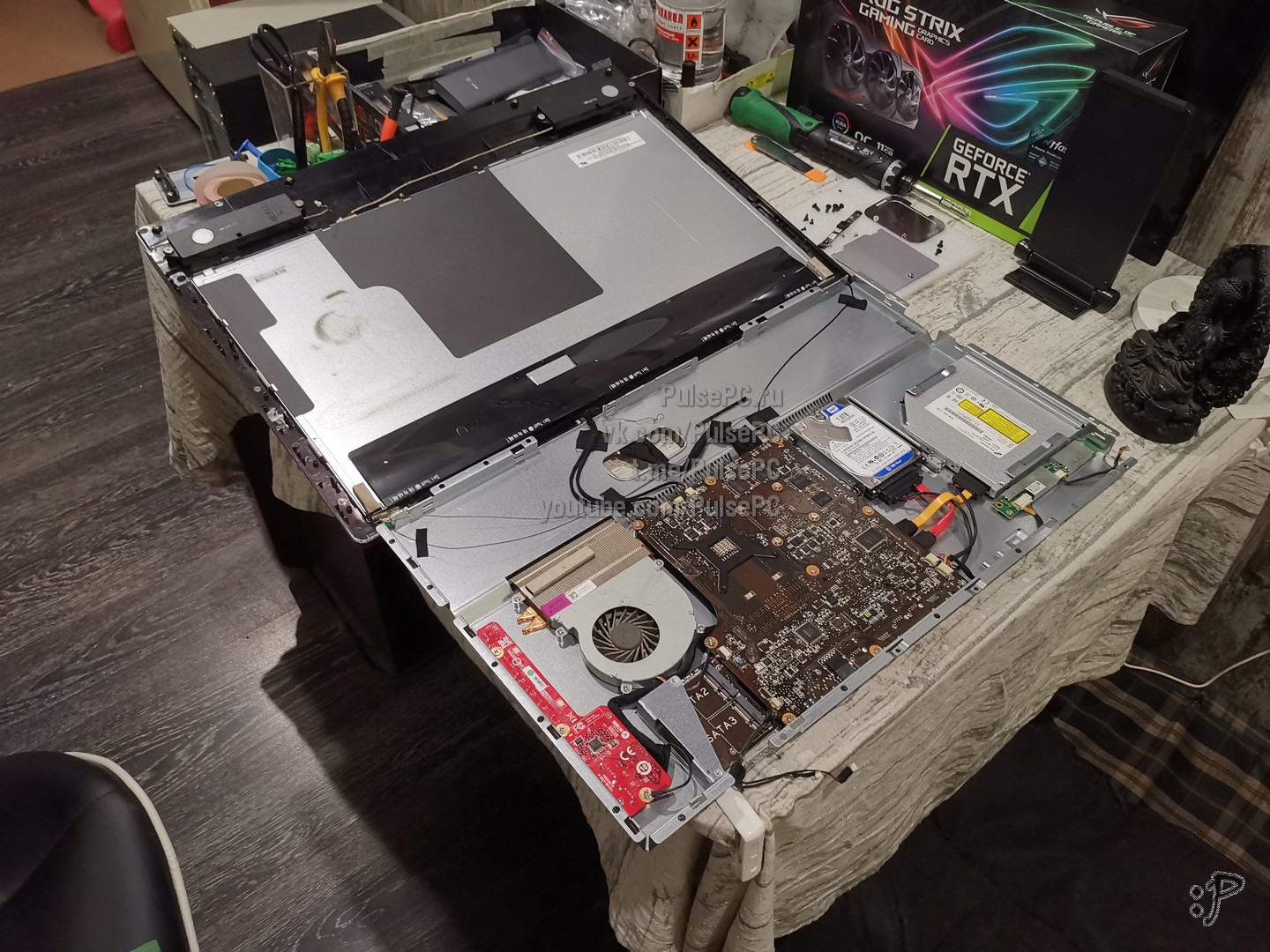

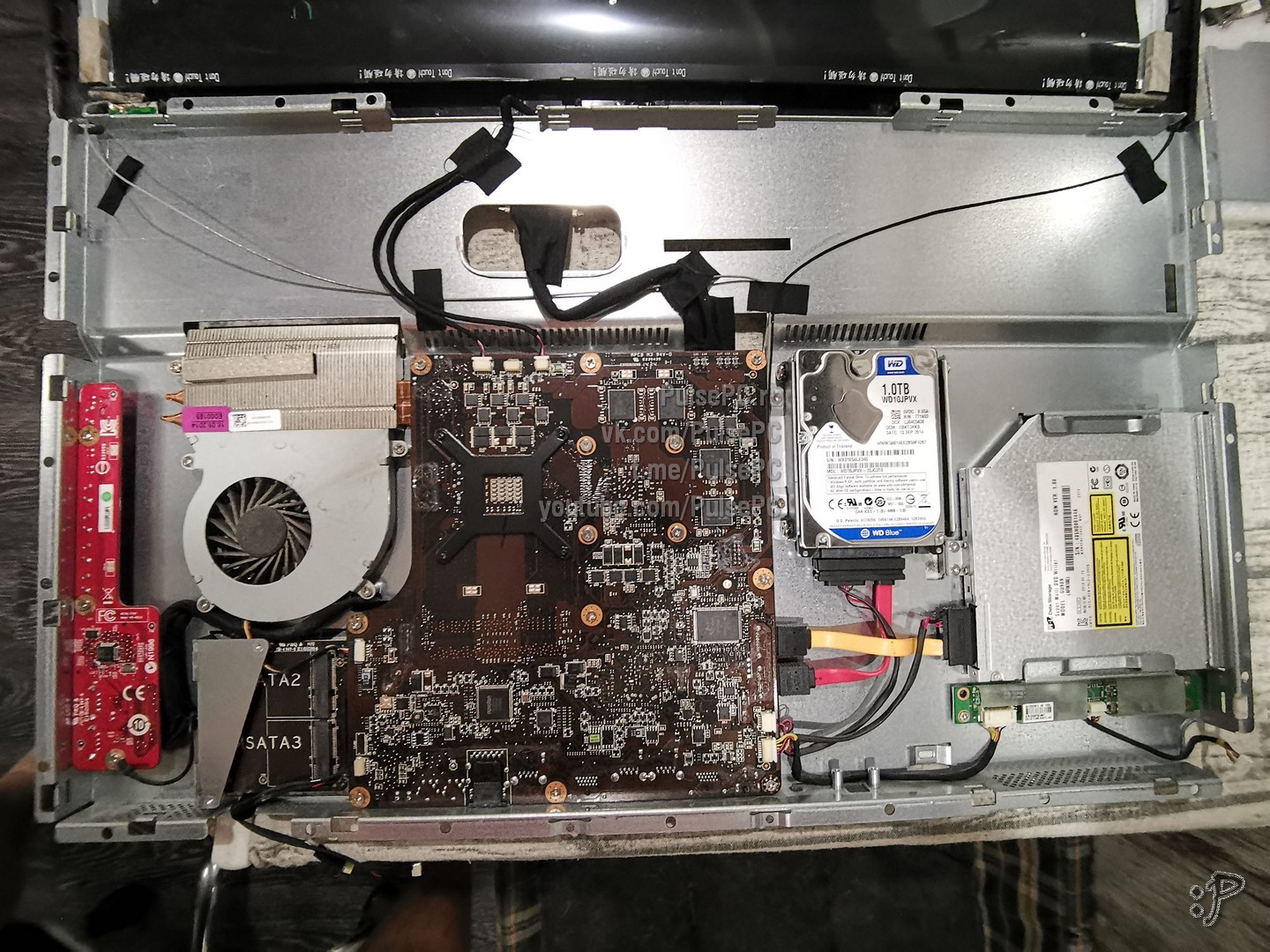

Делаю несколько общих фото, чтобы запомнить расположение коннекторов, да и в целом, может быть кому-то понадобятся

Общее фото моноблока под крышкой

1

Общее фото моноблока под крышкой

2

Общее фото моноблока под крышкой

3

Общее фото моноблока под крышкой

4

Общее фото моноблока под крышкой

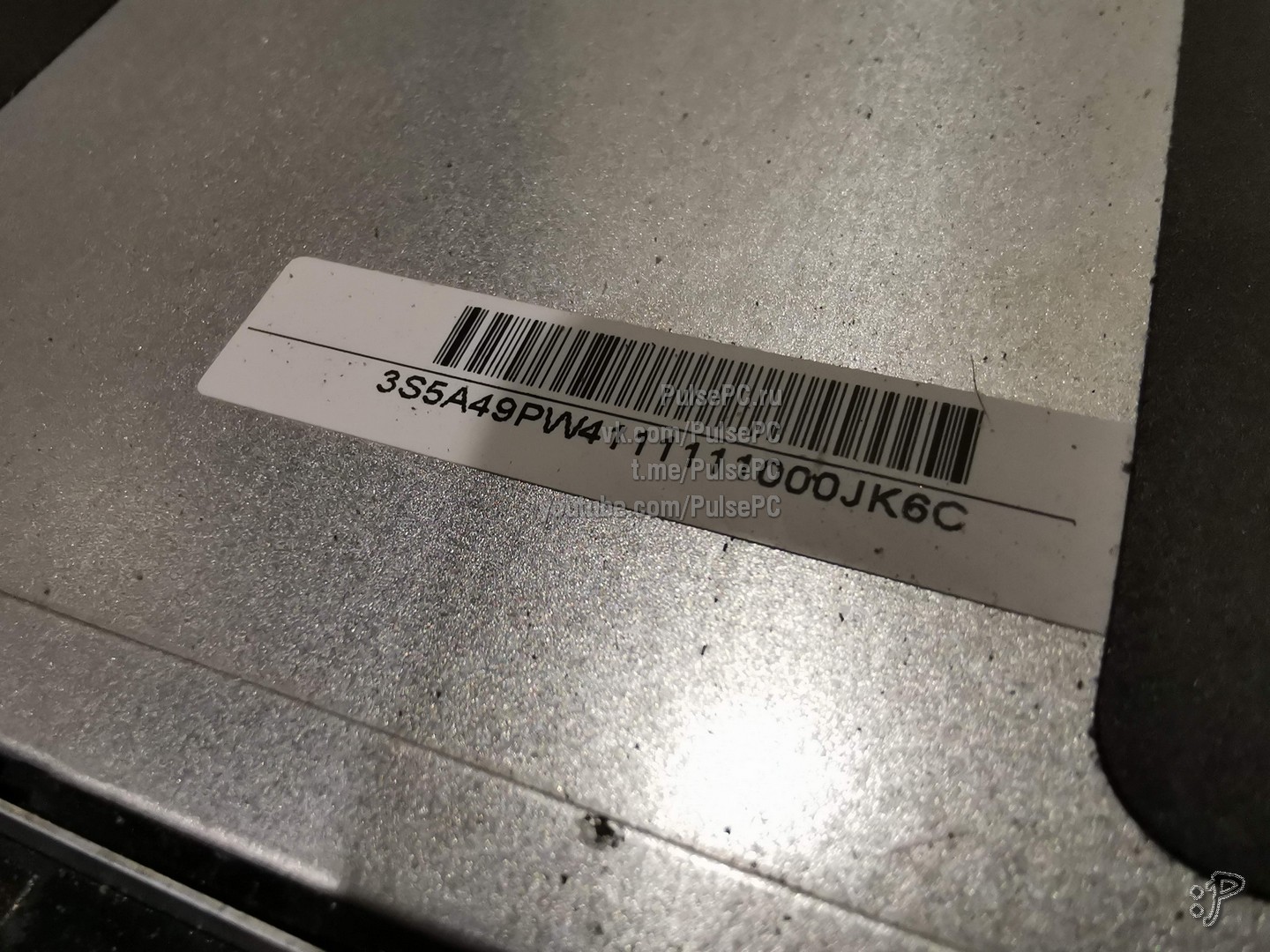

Наклейки с серийниками на матрице, вдруг кому надо

Наклейки с серийниками на матрице

Наклейки с серийниками на матрице

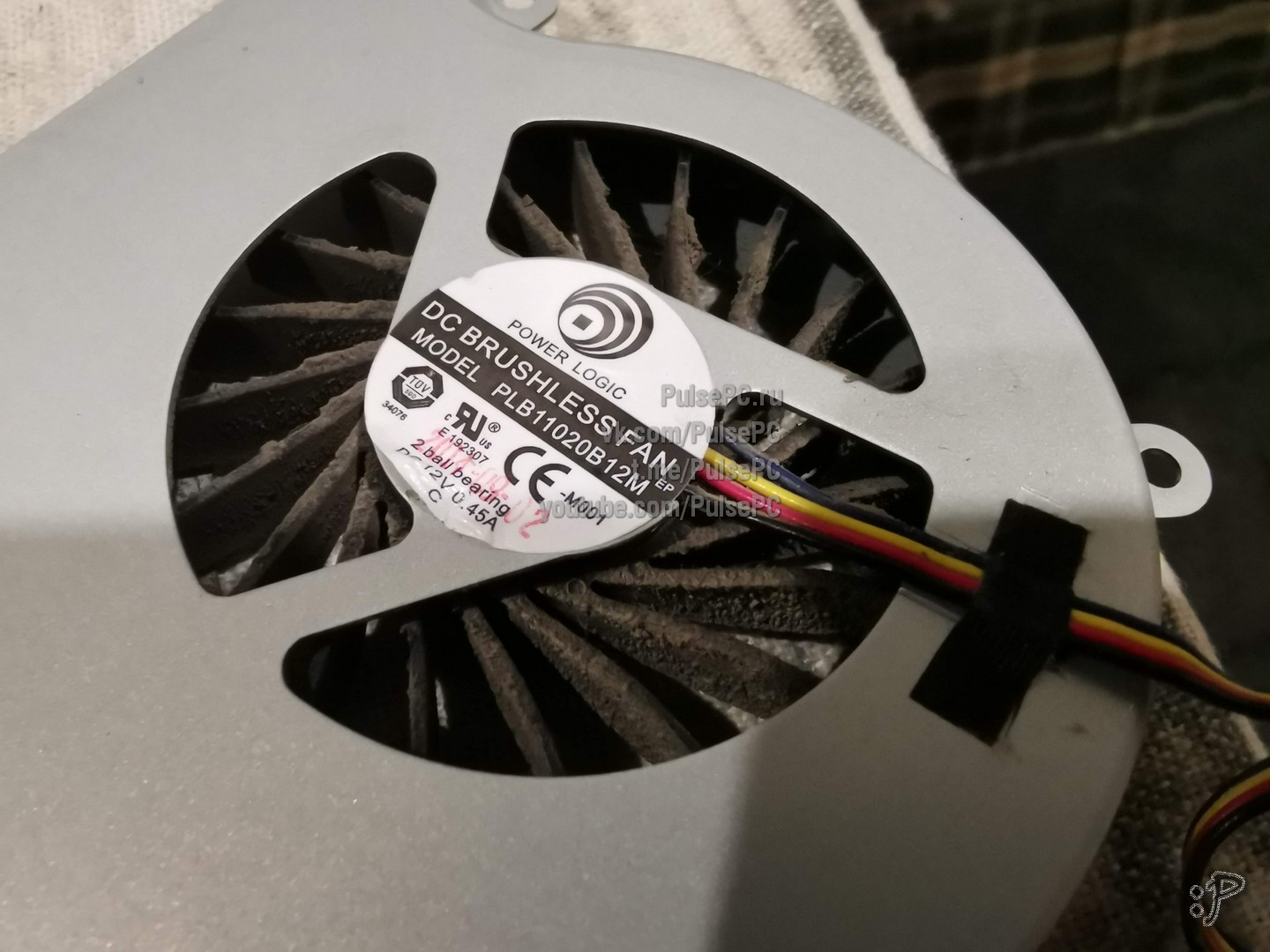

Парт-номер вентилятора PLB11020B12M. На момент публикации статьи в России не было в продаже ни одного экземпляра, я смог найти только на Али и то б/у-вариант

Парт-номер вентилятора

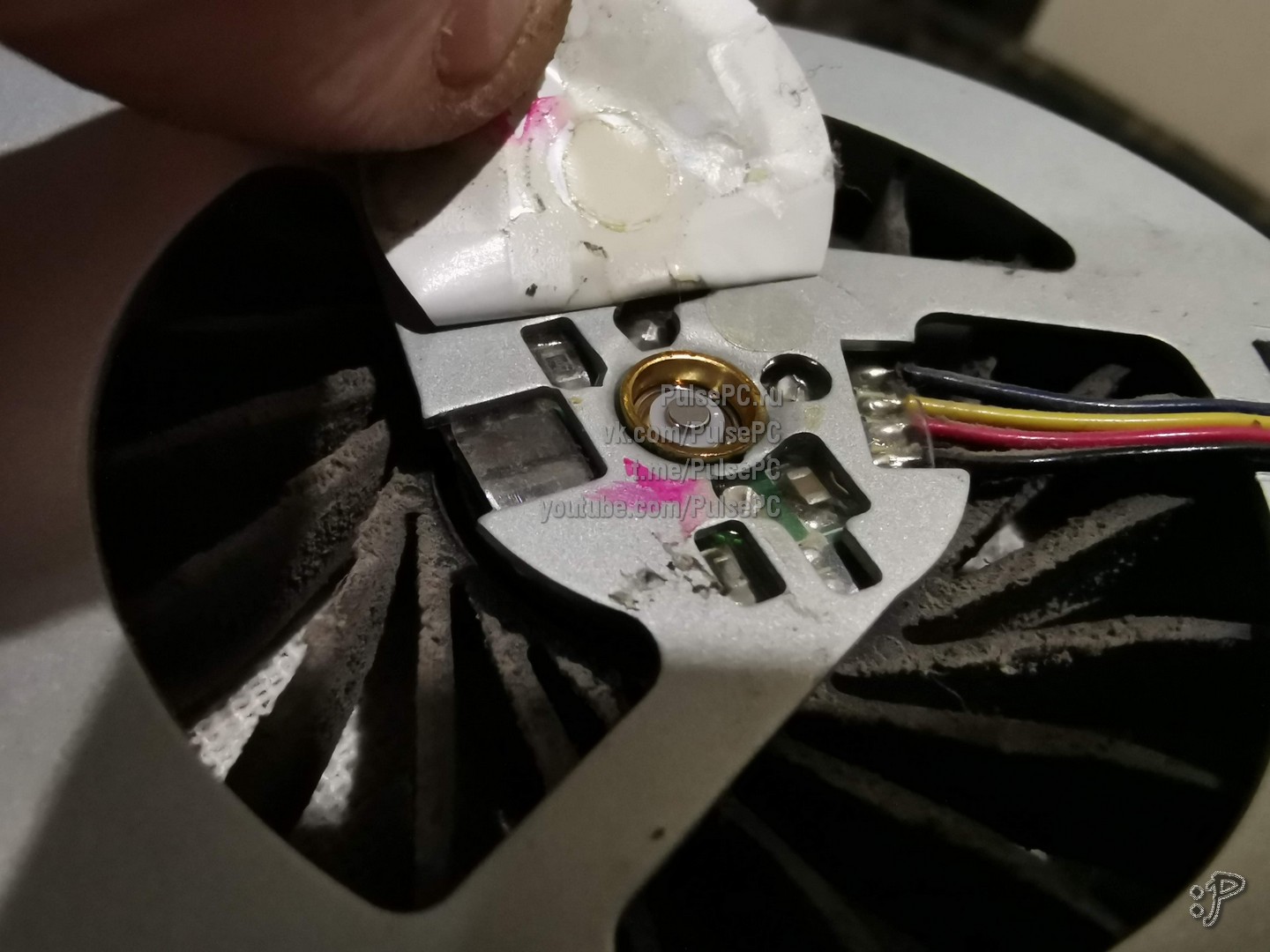

Порадовало, что вентилятор обслуживаемый

Вентилятор обслуживаемый

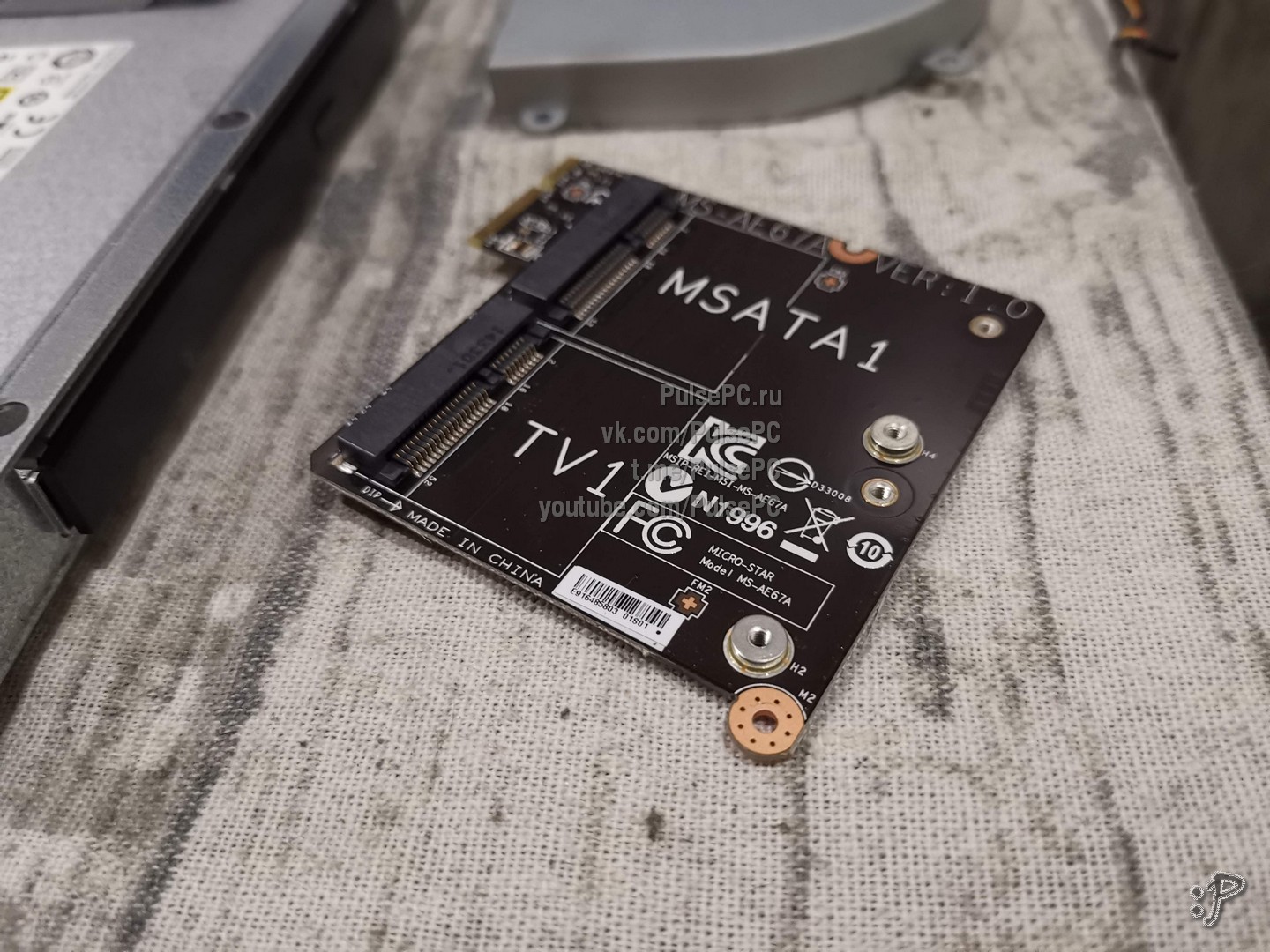

К материнке подключён модуль, на который можно установить три mSata-накопителя (три, Карл!) и один TV-Tuner

Модуль для доп-устройств

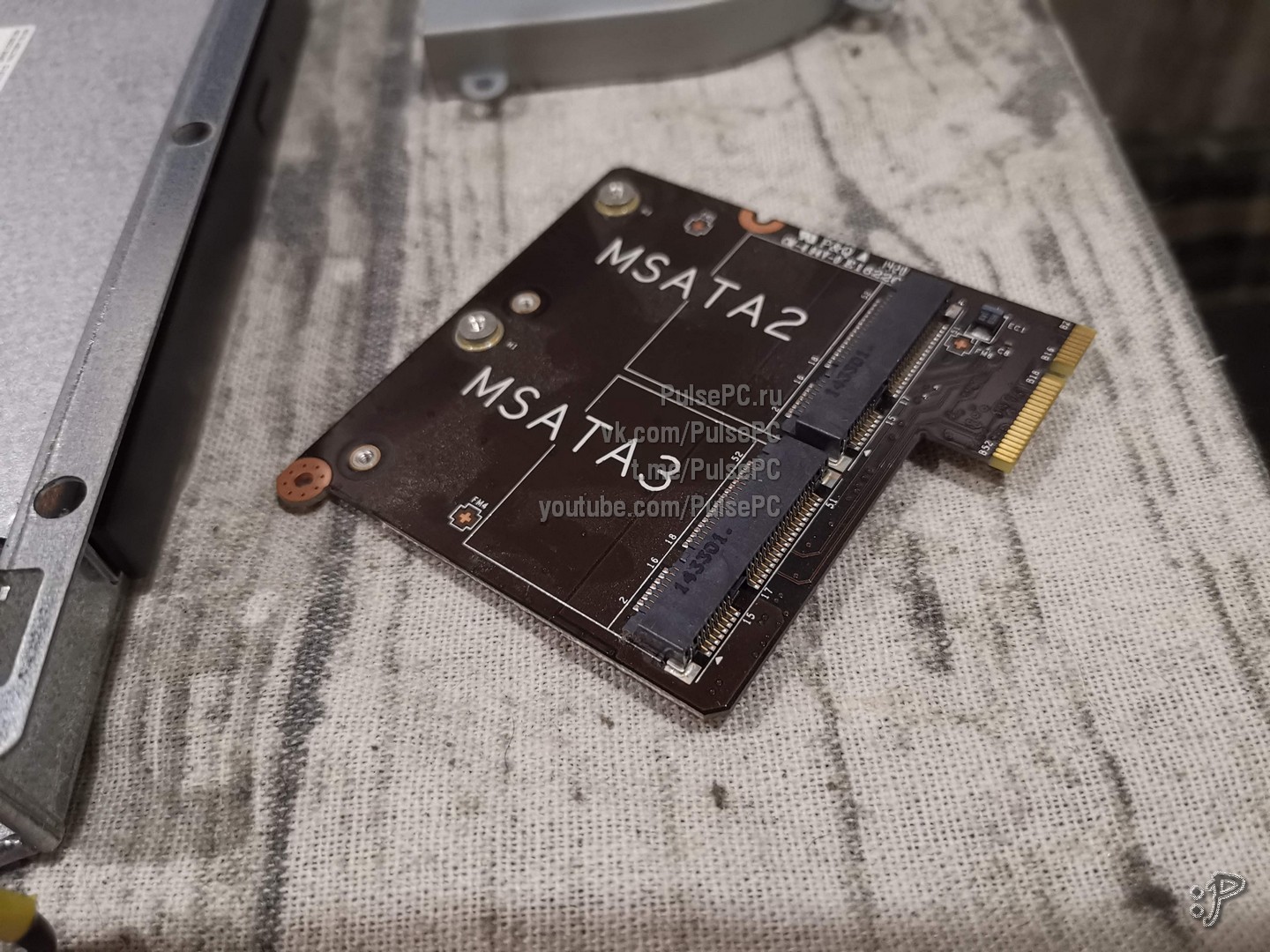

С обратной стороны

С обратной стороны

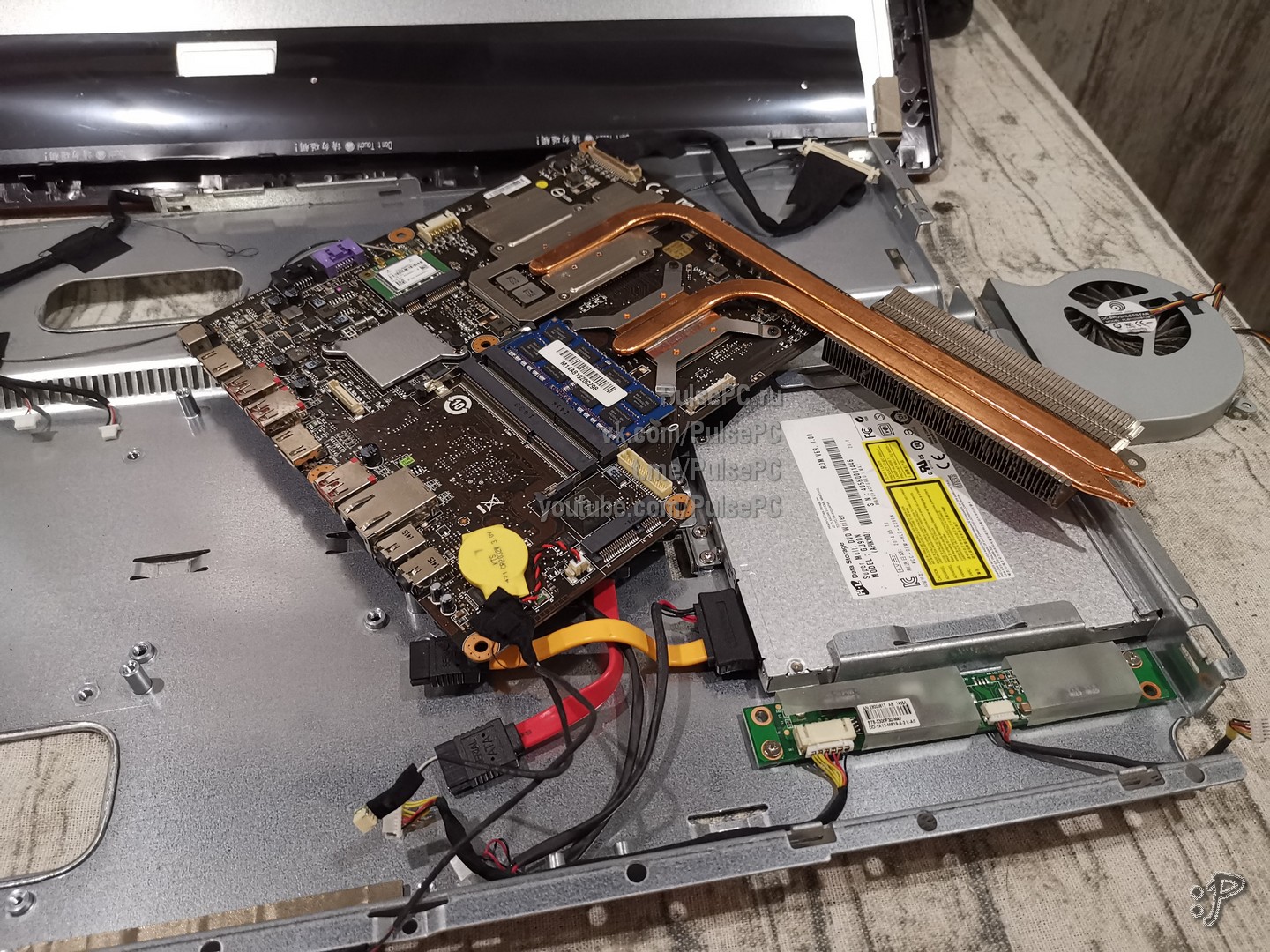

Откручиваю и переворачиваю материнку для обслуживания охлаждения. Плохо, что для того, чтобы заменить термопасту нужно разобрать весь моноблок

Откручиваю и переворачиваю материнку

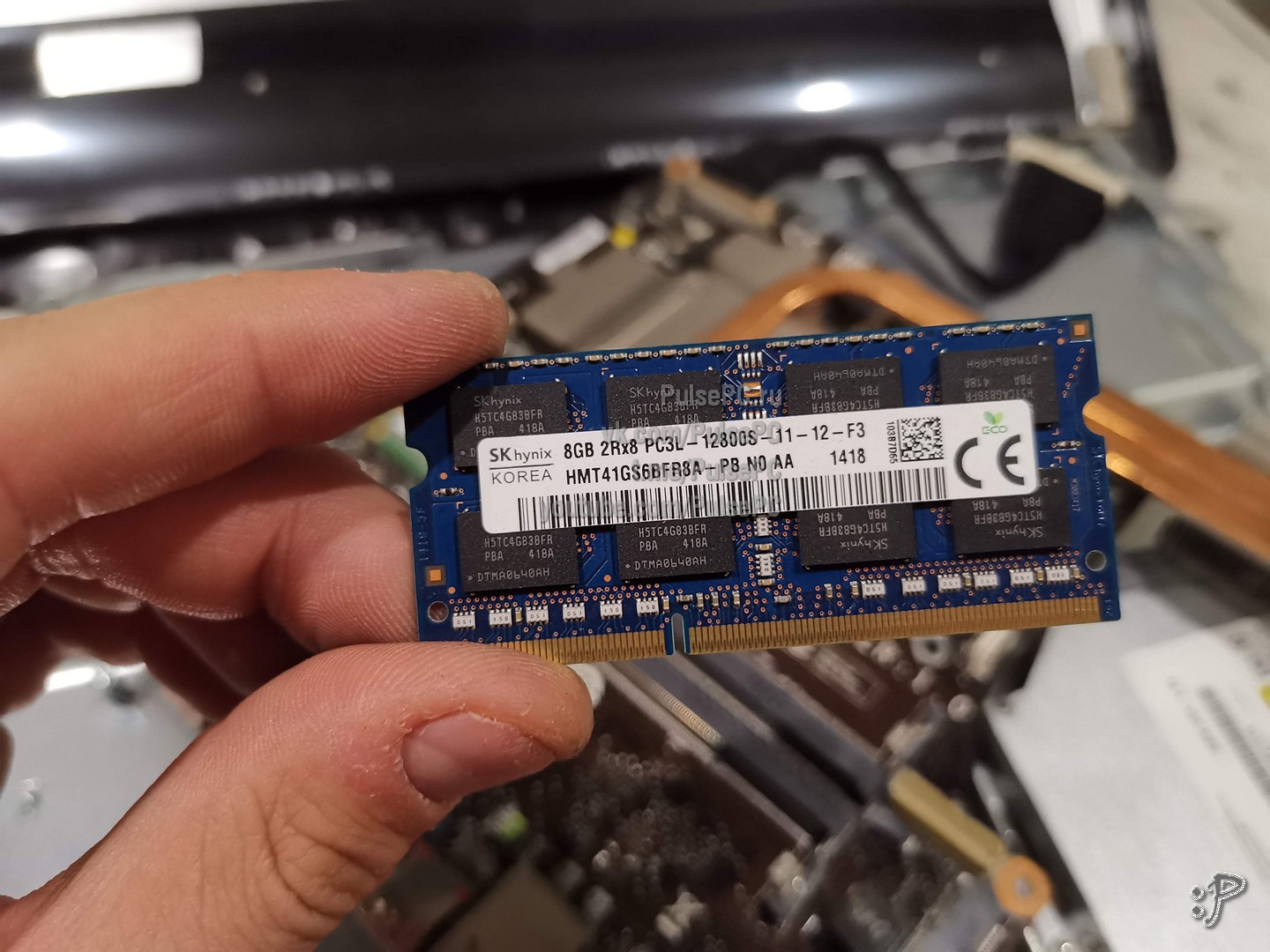

Вот такой модуль предустановлен в системе. Это тем, кто любит покупать один-в-один (спойлер, это не обязательно! Важно, чтобы модуль был SO-DIMM@DDR3L, которые на 1.35В, это всё)

Вот такой модуль предустановлен в системе

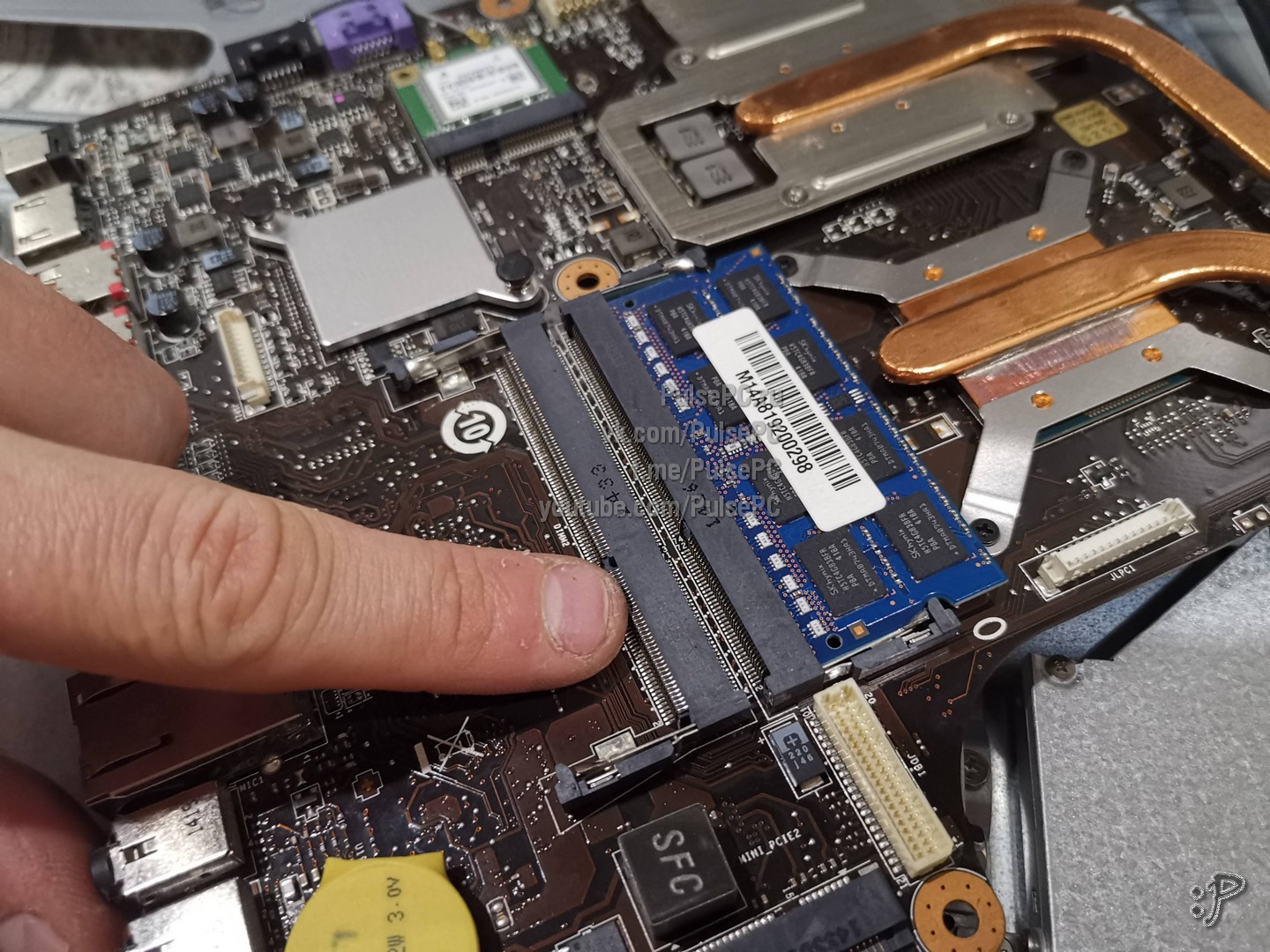

С обратной стороны материнки есть ещё слот под память, то есть можно поставить два модуля по 8 Гб и сделать 16 Гб RAM

С обратной стороны материнки есть ещё слот под память

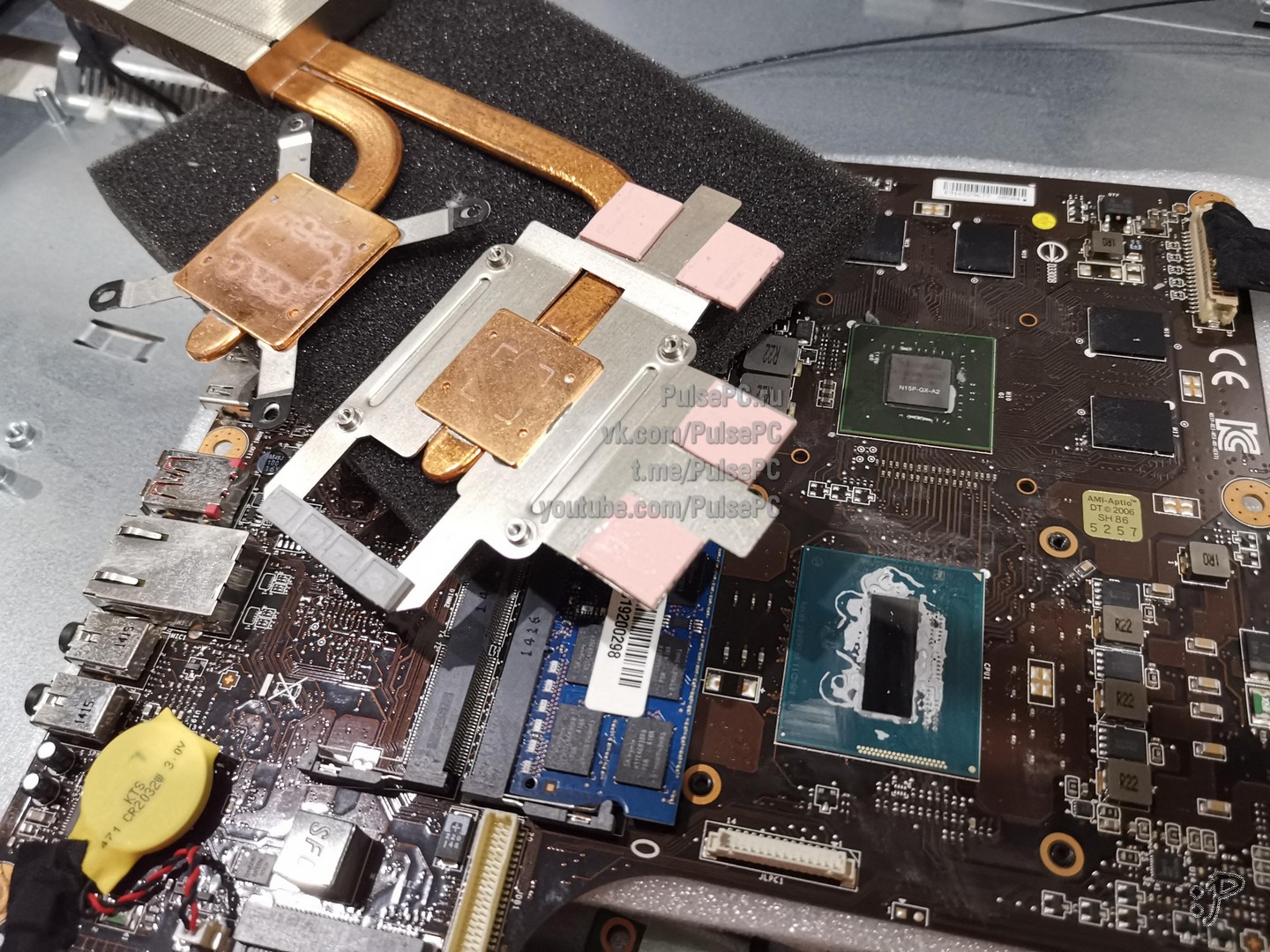

Снимаю радиатор охлаждения

Снимаю радиатор охлаждения

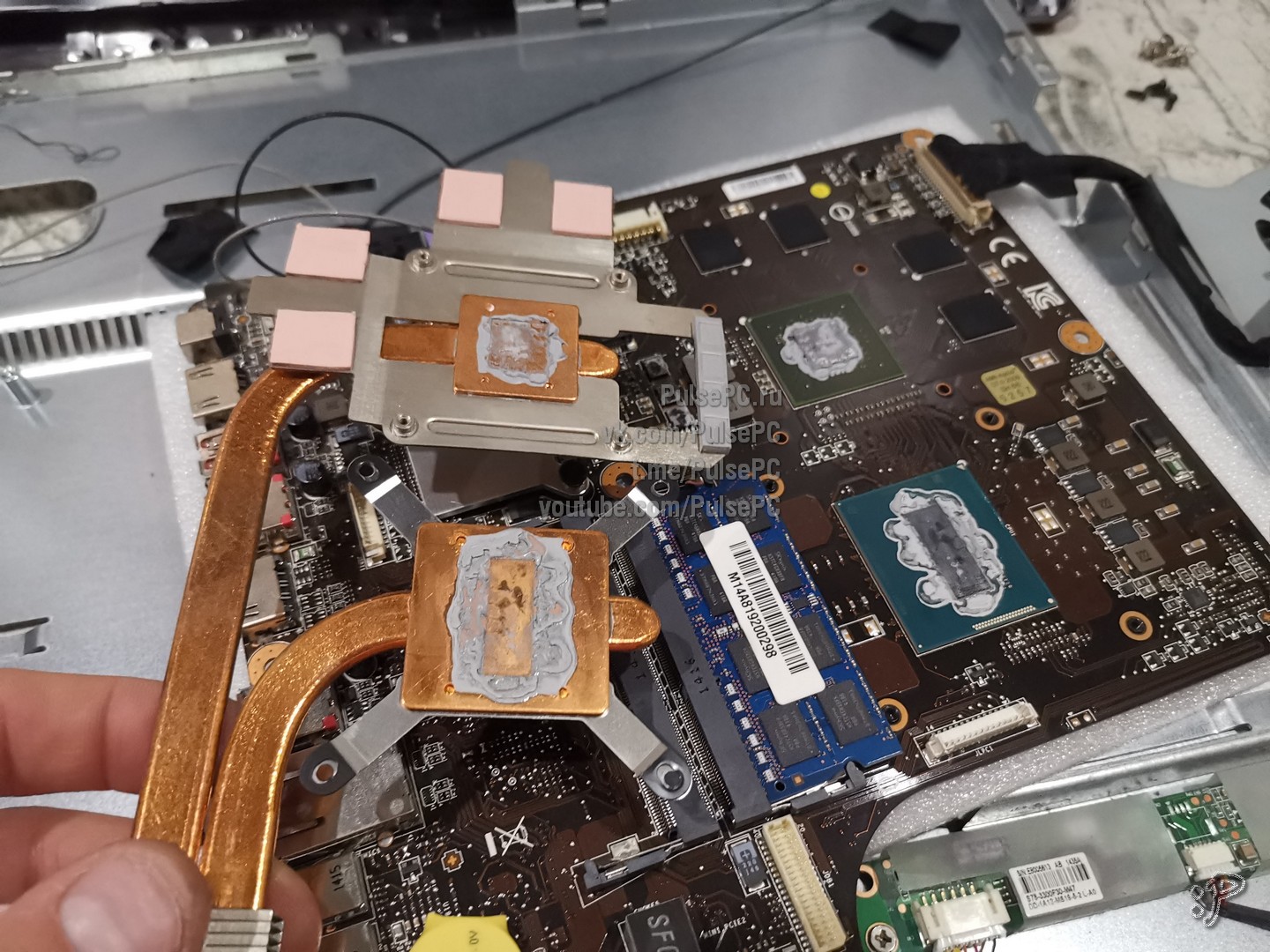

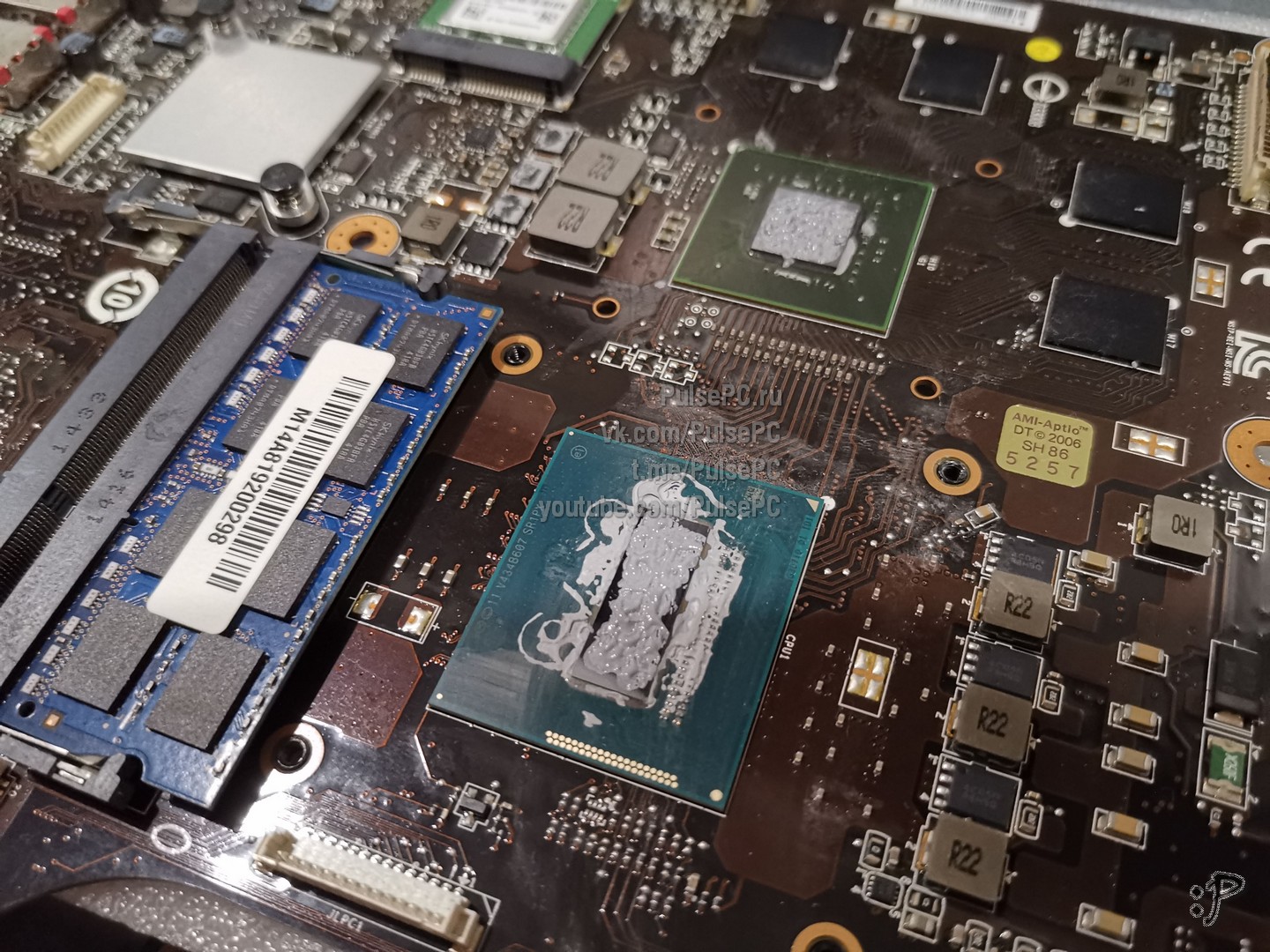

Термоинтерфейс в ужасном состоянии, это то ли клей, то ли песок, нужно менять

Термоинтерфейс в ужасном состоянии

Снимаю старую пасту, очищаю и обезжириваю поверхность

Снимаю старую пасту

Наношу новую термопасту

Наношу новую термопасту

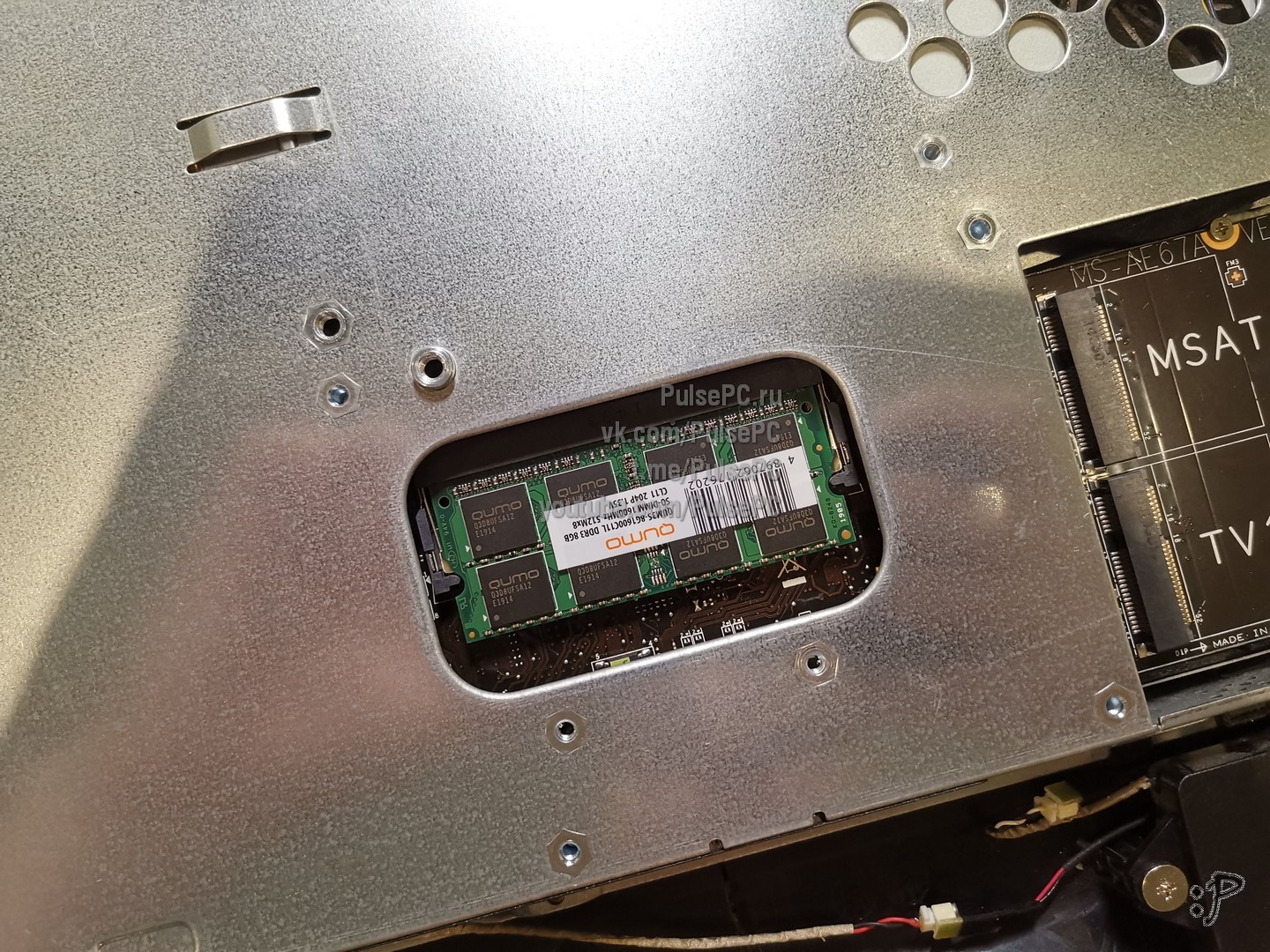

А вот и модуль, что я установил

Модуль память Qumo

Модуль память Qumo

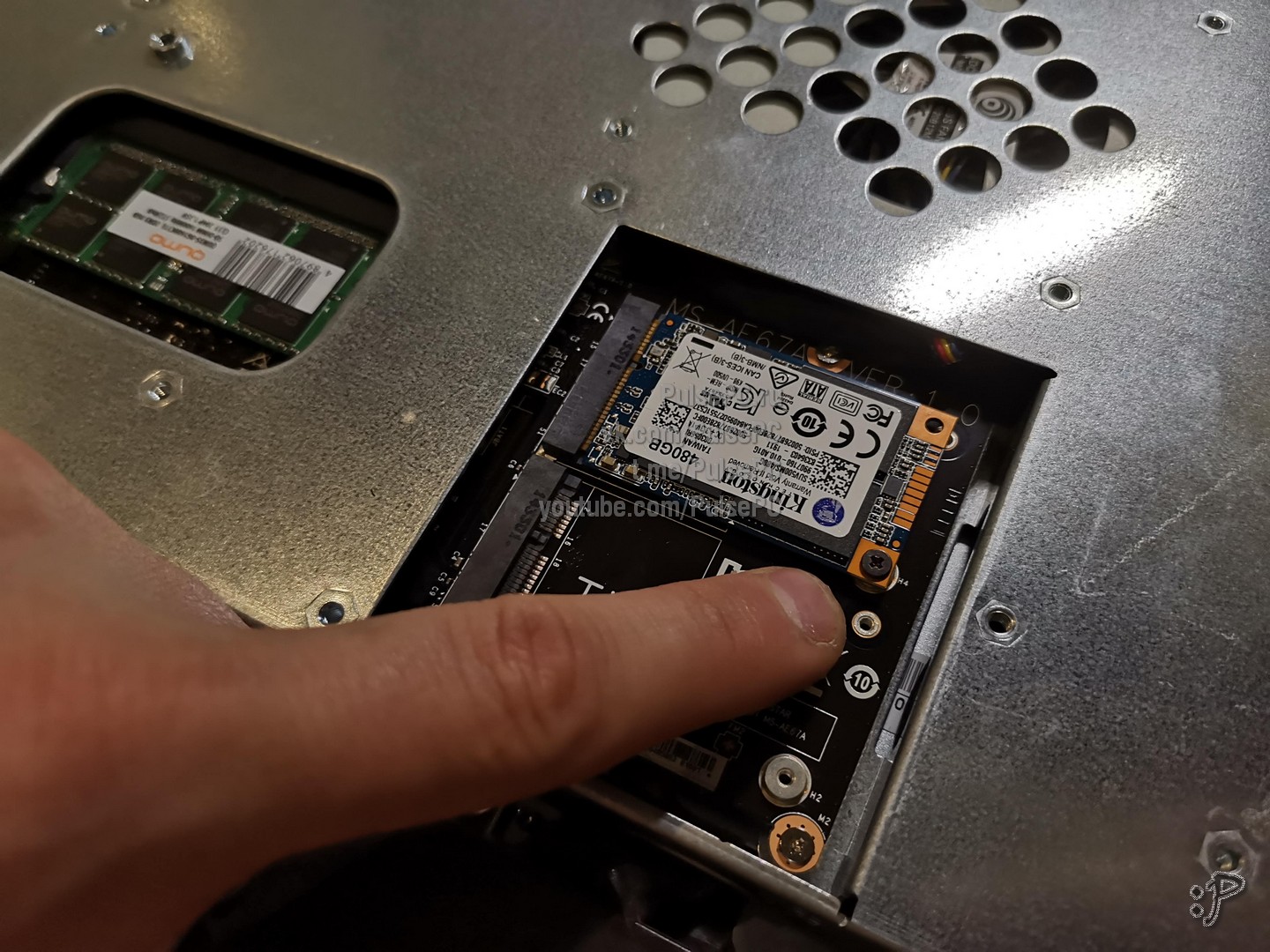

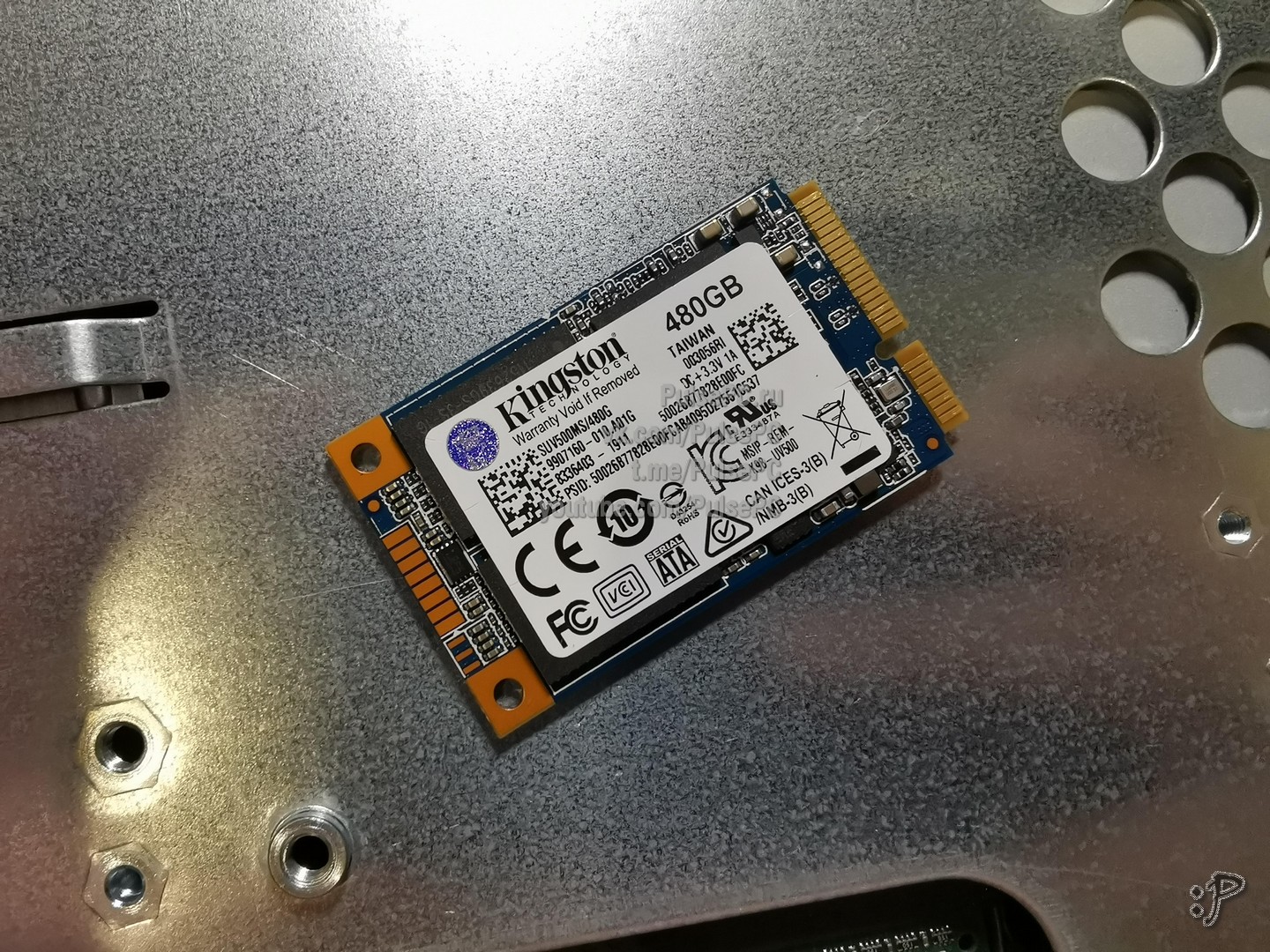

А это SSD. В спецификации у MSI указано, что можно ставить SSD только на 128 Гбайт, это неправда

А это mSata SSD Kingston

Важно! В моноблоке не предусмотрен винт для крепления SSD, поэтому придётся использовать сторонний. Я взял от ноутбука, подошло идеально

Важно! В моноблоке не предусмотрен винт для крепления SSD

Стартую. Не успел сразу залететь в БИОС

Стартую

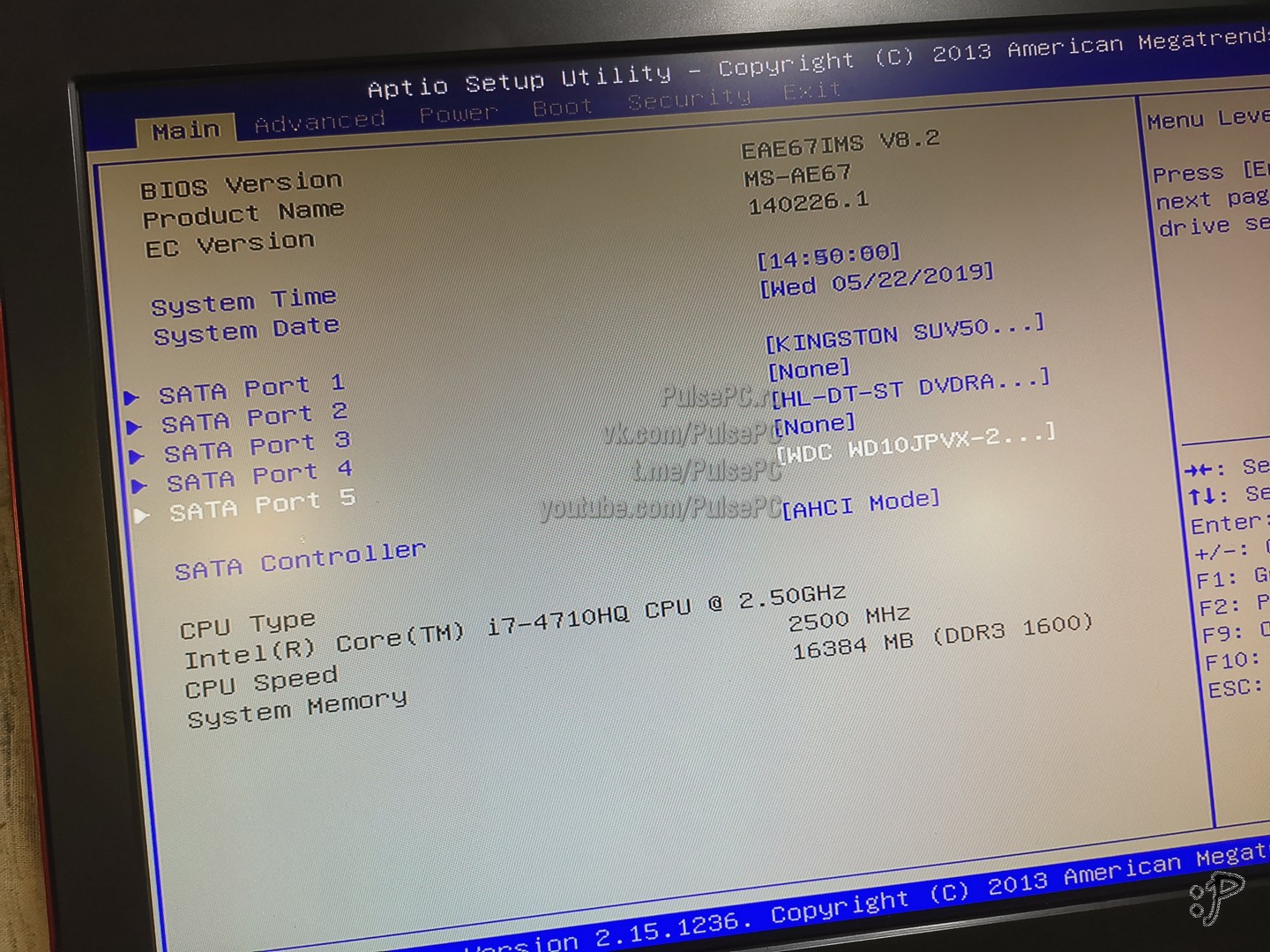

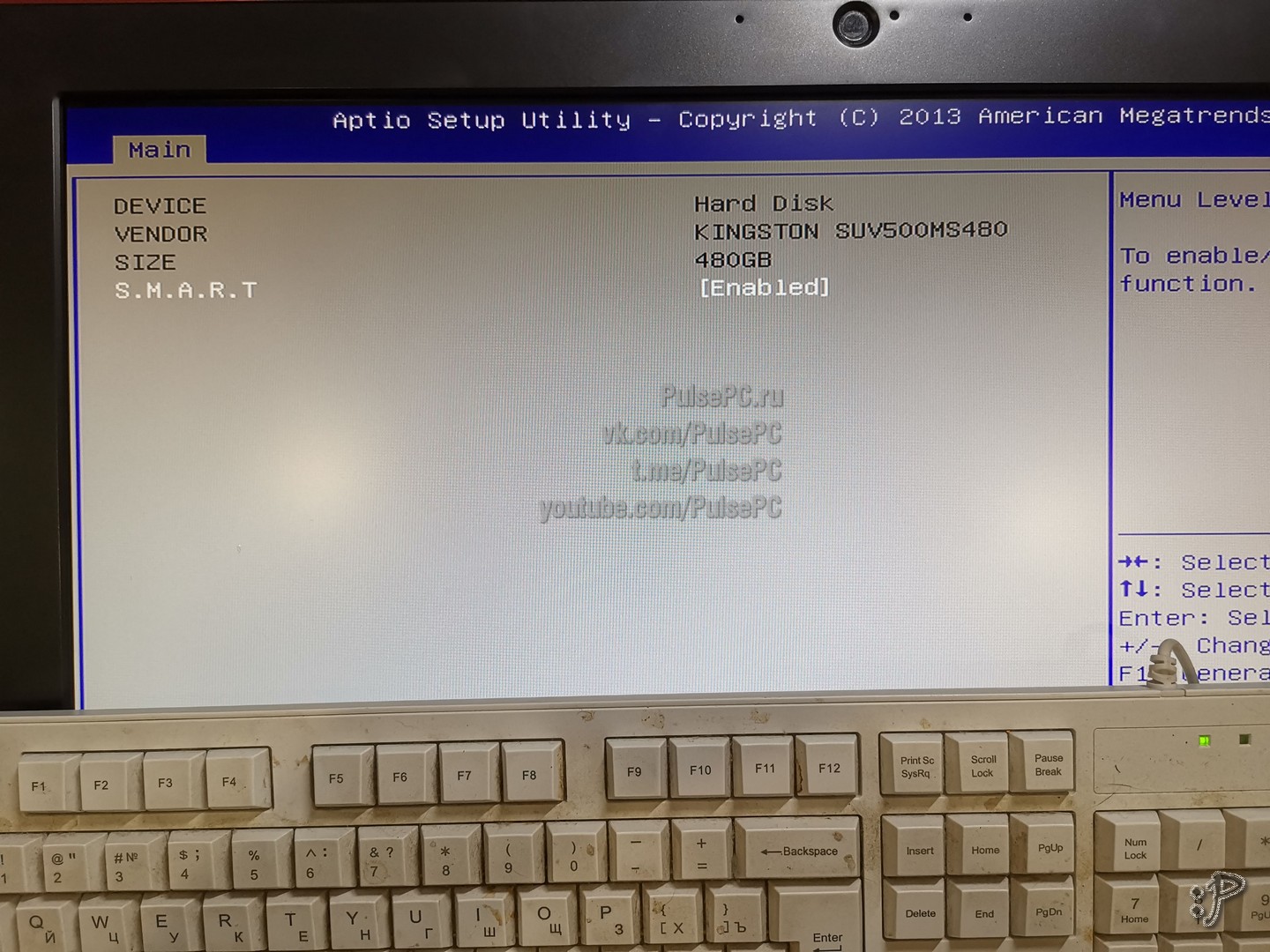

Перезагружаюсь, иду в БИОС (DEL при загрузке) и вижу, что SSD отображается корректно

Перезагружаюсь, иду в БИОС

И 16 Гбайт оперативки тоже

16 Гбайт оперативки тоже

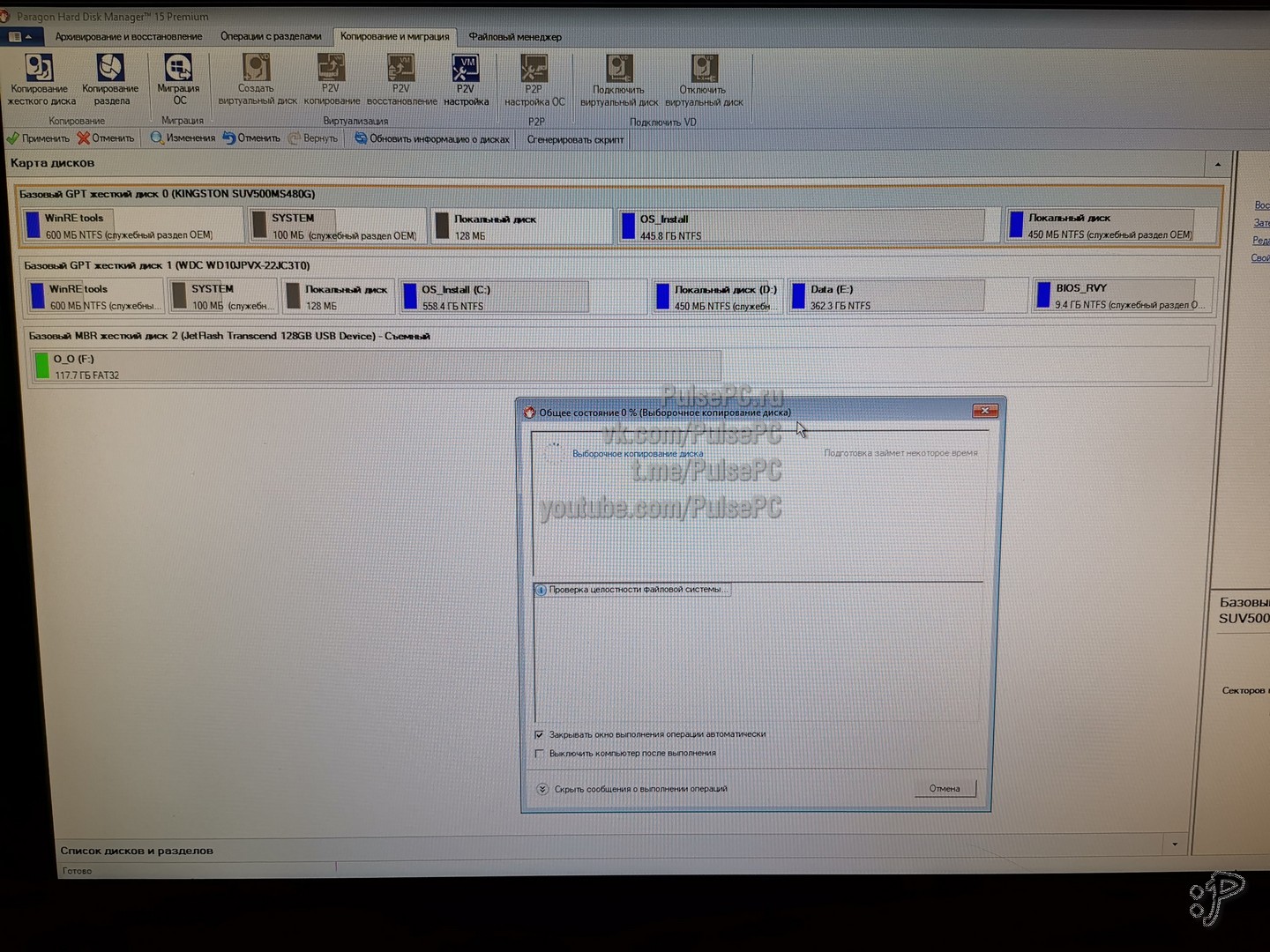

Последнее, что я делаю — клонирую систему с HDD на SSD программой Paragon Partition Manager 15. Вы можете просто поставить Винду с нуля, только имейте в виду, что в БИОСе по умолчанию активирован Secure Boot.

Клонирую систему с HDD на SSD

Готово! Моноблок прокачан, включается теперь (без шуток) за 4 секунды с момента нажатия кнопки ВКЛ. Всем успехов и удачи.
