Апгрейд ноутбука Lenovo IdeaPad 3 15ARE05 81W40070RK

Где шлейф?
Статьи 19.08.2020 в 20:36

Упорство — это девятнадцать провалов и успех на двадцатой попытке. © Джули Эндрюс
Здравствуй, читатель. С этим ноутбуком я попал в долгую и неприятную историю. Думаю, потому что я купил его буквально на старте продаж, и в наличии не было запчастей, фото разборок и вообще какой-либо информации по деталям. Я знал только о процессоре и неплохом, встроенном в «камень» видеоядре, что и побудило меня к покупке. В этой статье я расскажу свою историю, расскажу, с каким ошибками я столкнулся и постараюсь дать вам как можно больше полезной информации, чтобы вы могли этих самых ошибок избежать. Повествование я буду вести в формате «фотография-описание». Поехали! Мой очень старый заказчик Сергей — один из первых клиентов, к кому я когда-то приехал в качестве эникейщика в самом начале своей около-технической карьеры переустанавливать операционку. С тех пор мы общаемся более десяти лет, и я время от времени оказываю ему услуги по ремонту компьютера и помогаю с выбором техники, в том числе ноутбуков для членов семьи. И когда он обратился ко мне с очередной конкретной просьбой — помочь приобрести ноут, не дороже конкретной суммы для конкретных задач, я, разумеется, не мог отказать. Спустя несколько часов поиска и чтения статей я выбрал лучшую, подходящую для задачи Сергея, модель, им оказался Lenovo IdeaPad 3 15ARE05. Я внимательно изучил ту информацию, касаемо модели лэптопа 81W40070RK, которая была в доступе в мировом интернете и понял, что в ноутбуке предустановлен m.2@nvme SSD форм-фактора 2242; есть корзина для установки HDD 2,5″ толщиной не более 7 мм.; отсутствует посадка под ODD, что делает невозможным установку optibay; и что есть свободный слот для модуля памяти SO-DIMM DDR-IV 2666 Mhz. Я подумал, что лучше взять модель с предустановленным SSD и сразу же докупить в ноутбук HDD. Я знал, что Сергей планирует устанавливать на HDD игры, поэтому мне хотелось купить именно HDD@7200rpm, потому что купи бы я модель с предустановленным HDD, там был бы 5400rpm. И это было моей первой ошибкой. Читатель, если Вы ещё не приобрели ноутбук и используете эту статью, как подготовку к покупке, рекомендую Вам купить ноутбук с HDD и докупить в него SSD@m.2-2242 nvme. В этом случае у Вас не будет тех же проблем, что были у меня при поиске шлейыа жёсткого диска.

Я приобрёл ноутбук

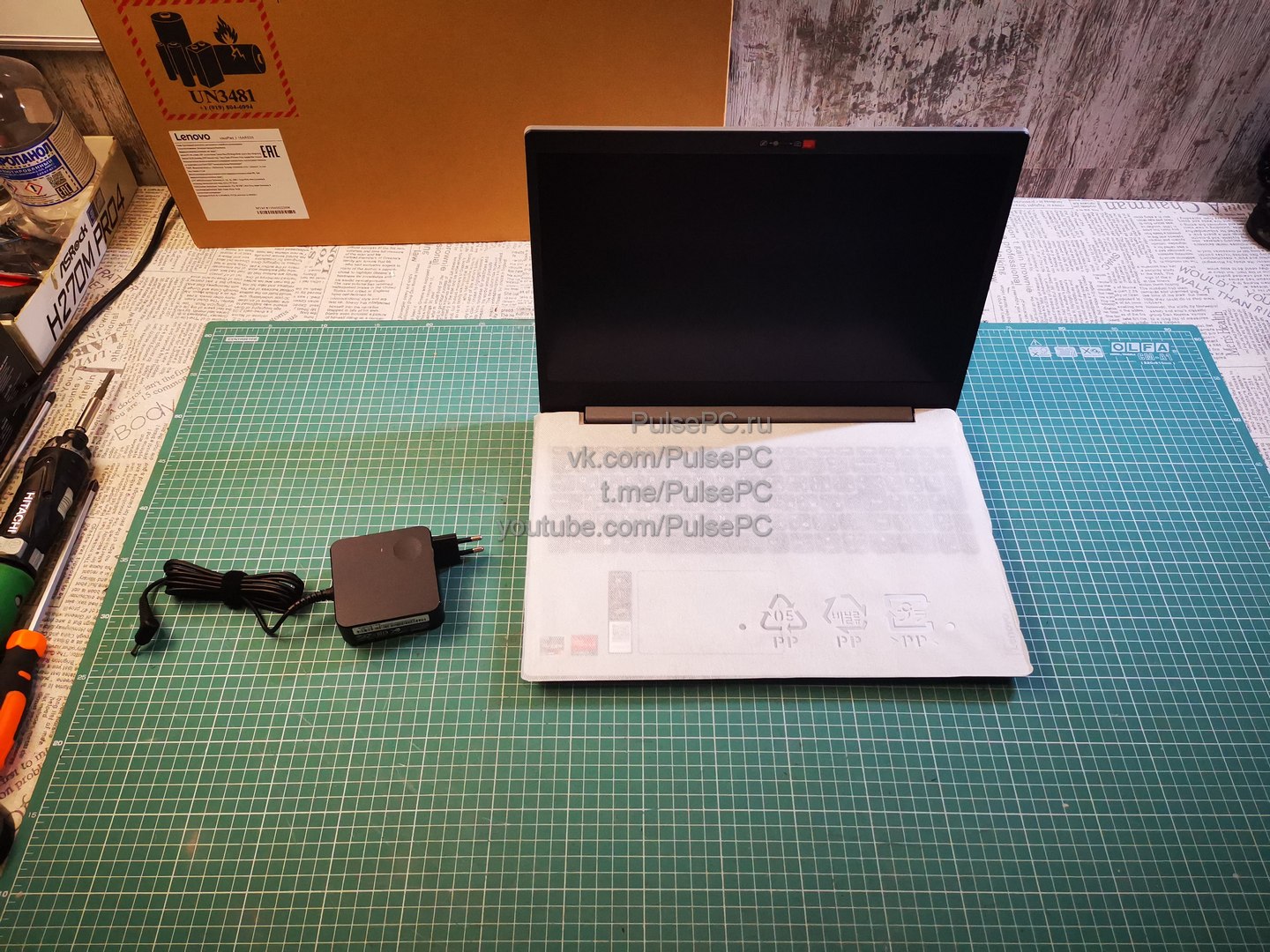

Комплектация стандартная: ноутбук и зарядное устройство

Комплектация простая

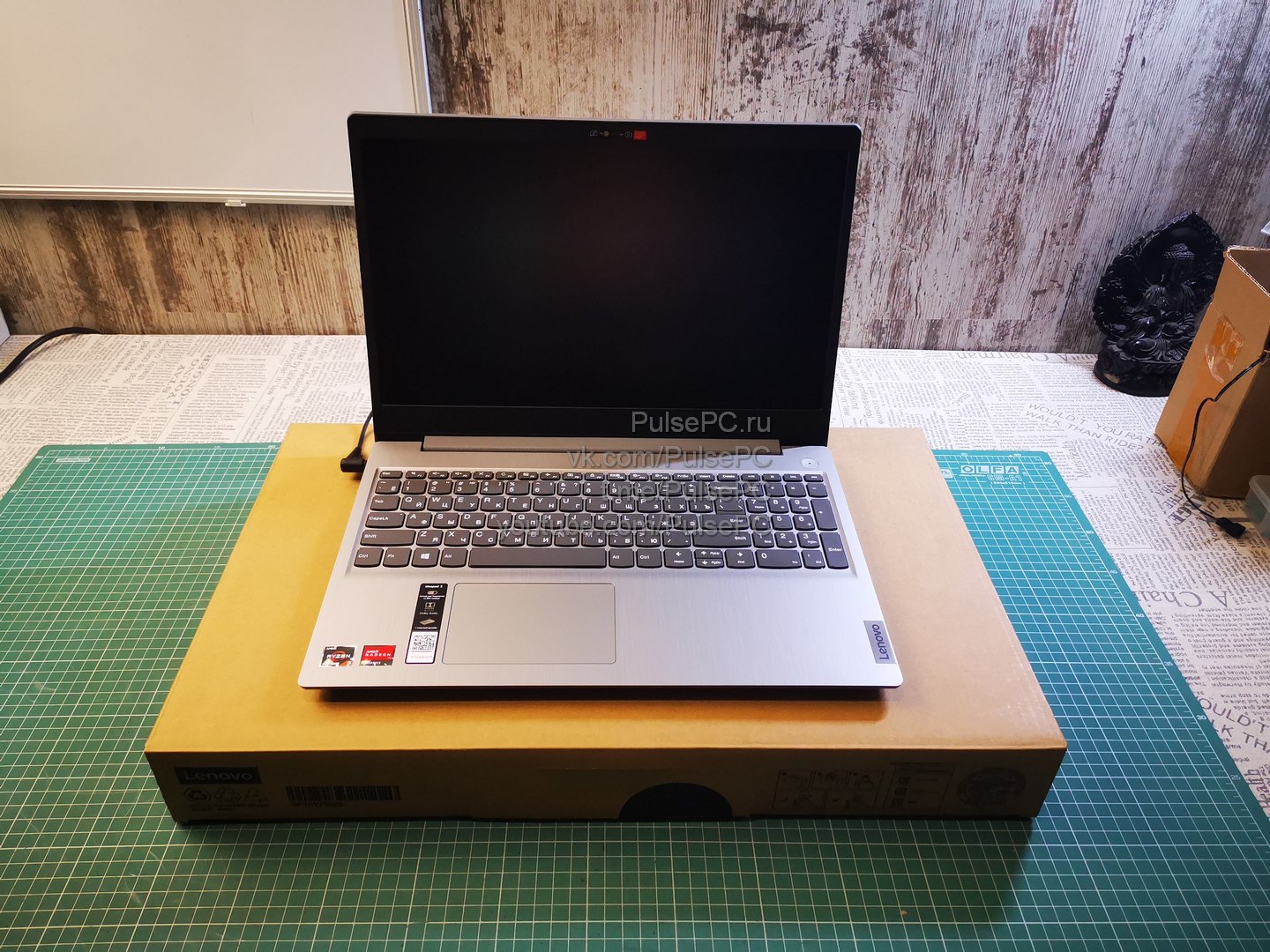

Выглядит дороже своей стоимости

Читать также  Девять причин не обновляться до Windows 10

Выглядит дороже своей стоимости

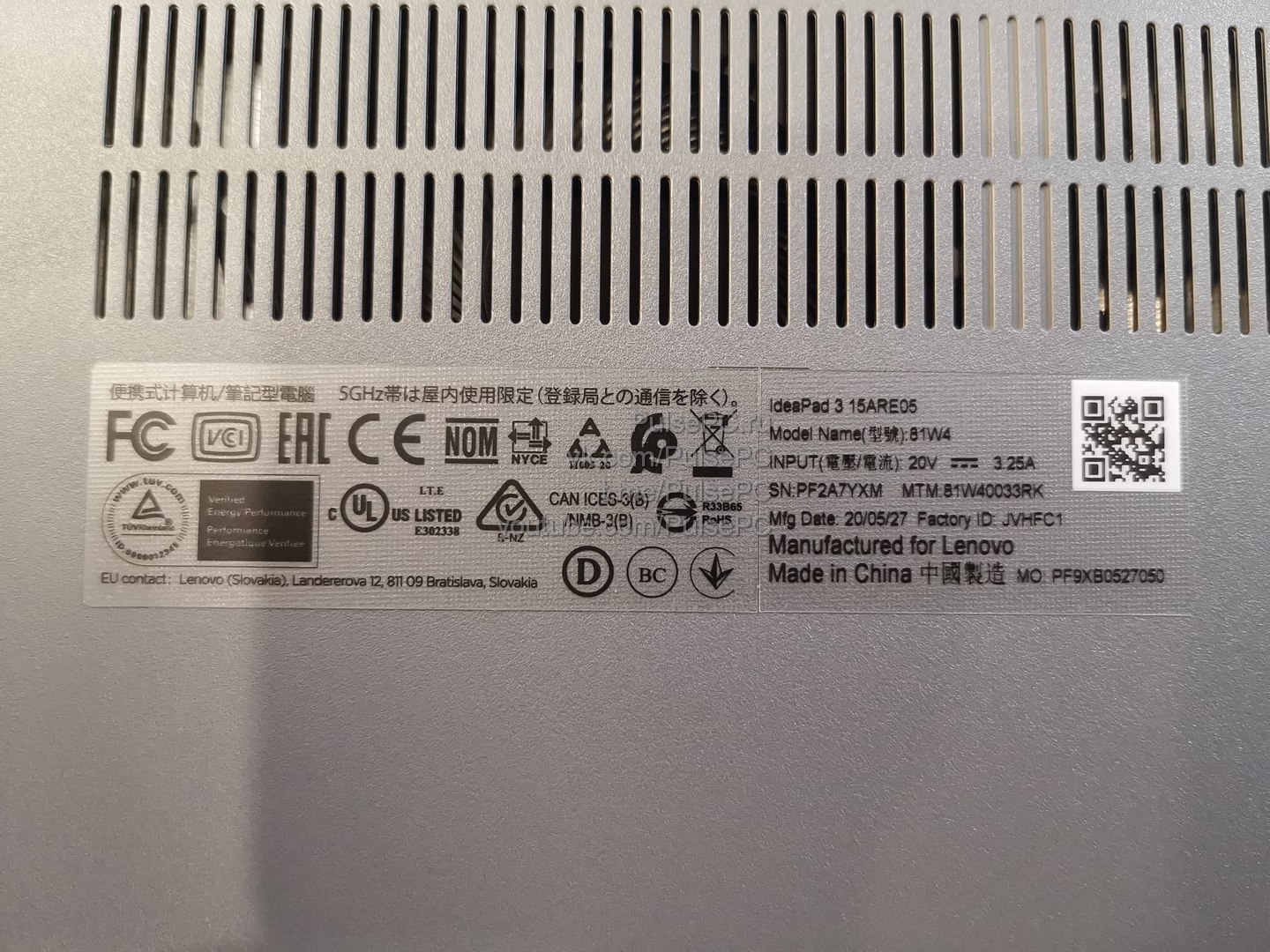

Для читателя делаю фото стикера со дна ноутбука

Для читателя делаю фото стикера

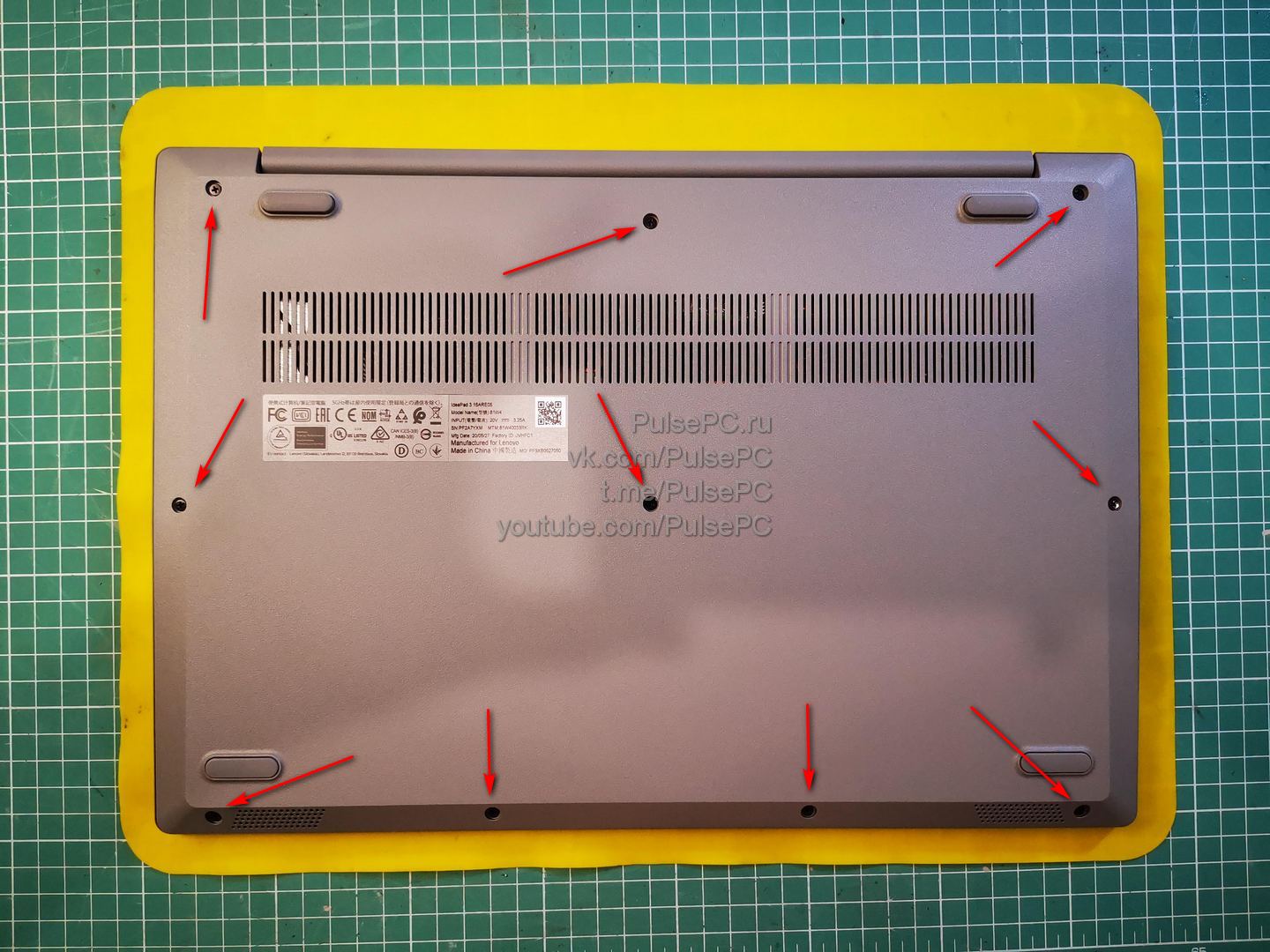

Для разборки вывинчиваю все винтики со дна устройства

Готовлюсь к разборке

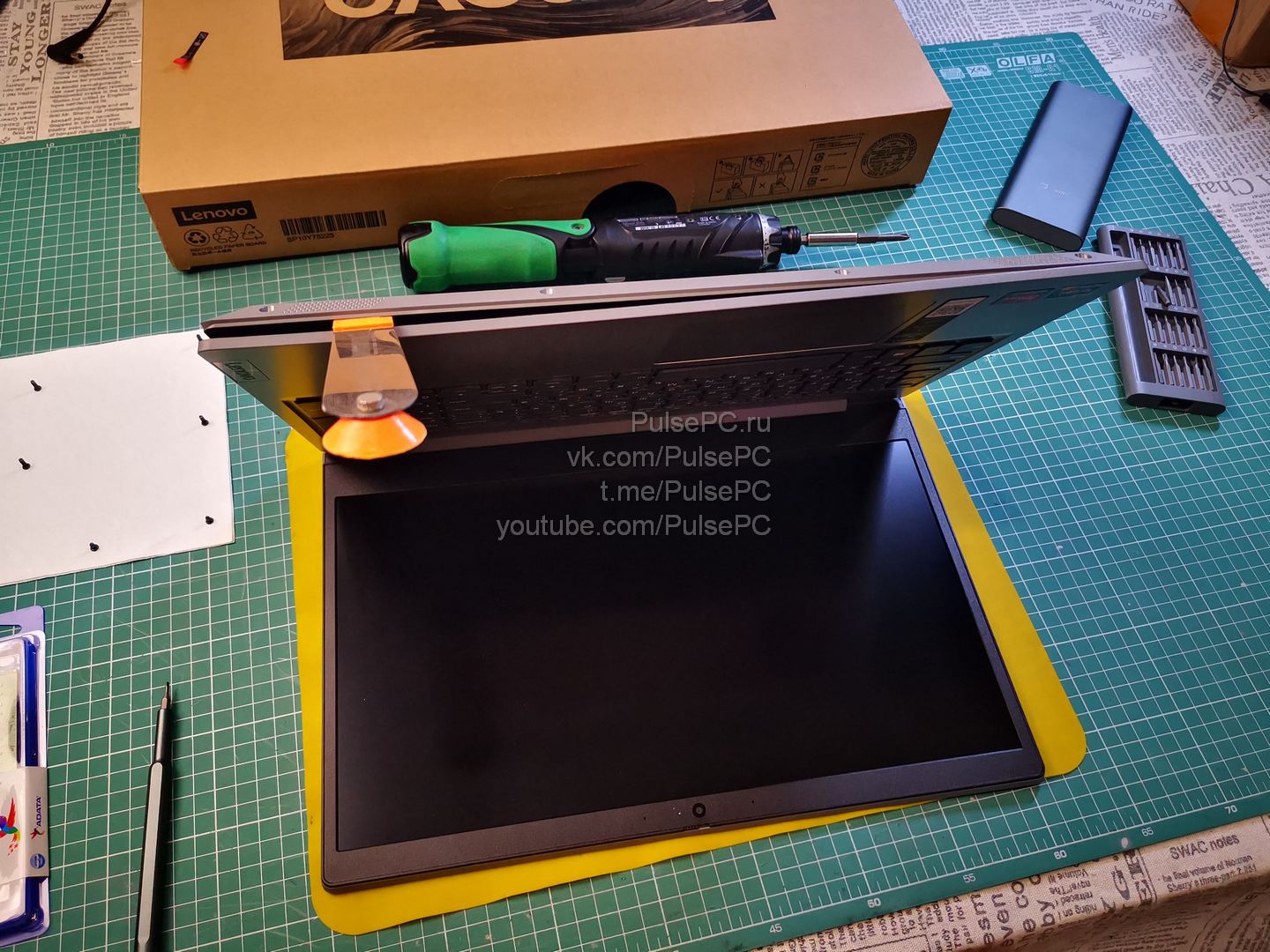

Аккуратно разделяю нижнюю крышку днища от «тела» ноутбука. Внимание, читатель, никогда не делайте этого металлическим предметом, — есть высокая вероятность поцарапать пластик или сломать крепления. Хорошо подходит гитарный медиатор или пластиковая карта

Снимаю нижнюю крышку

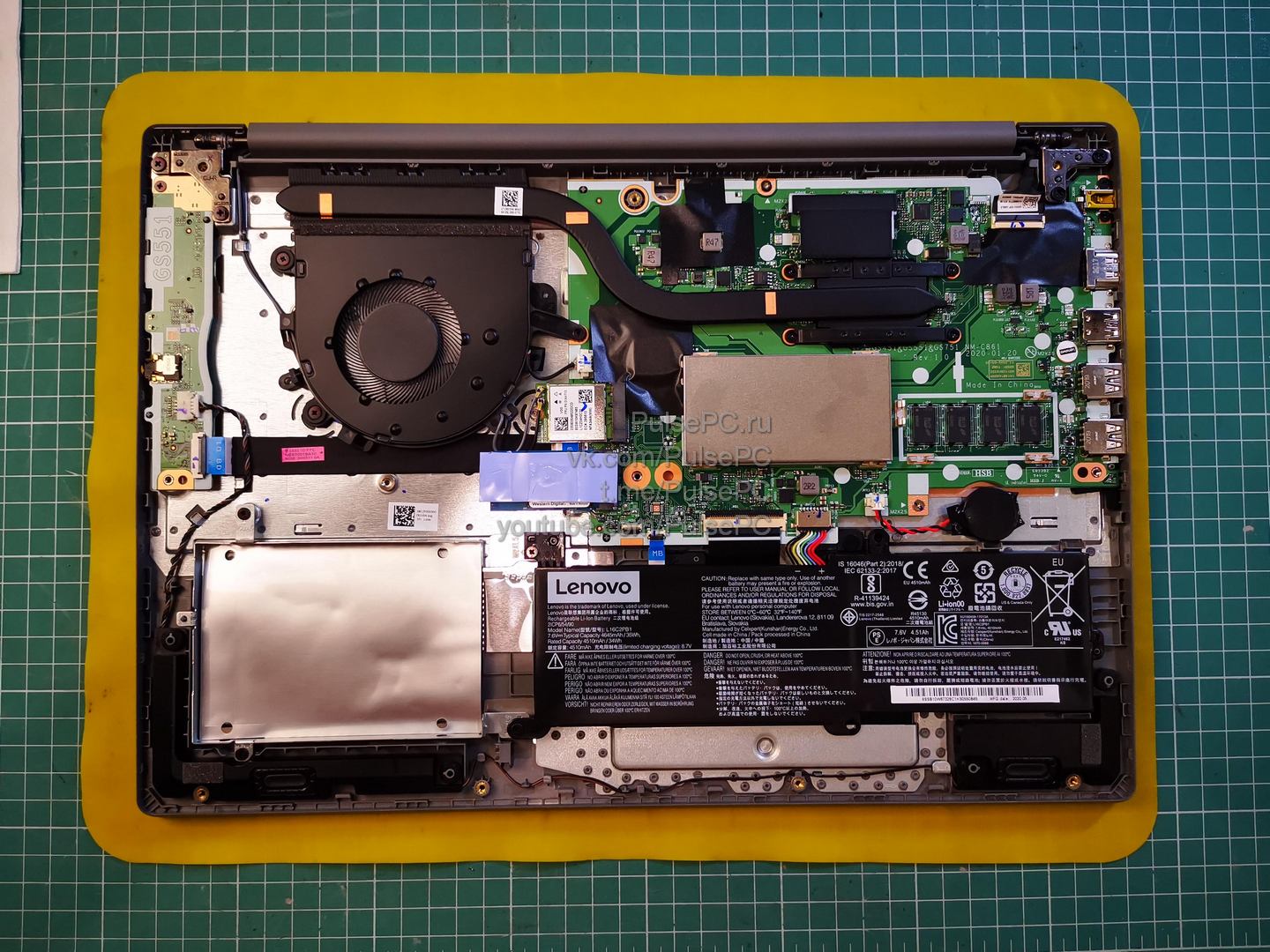

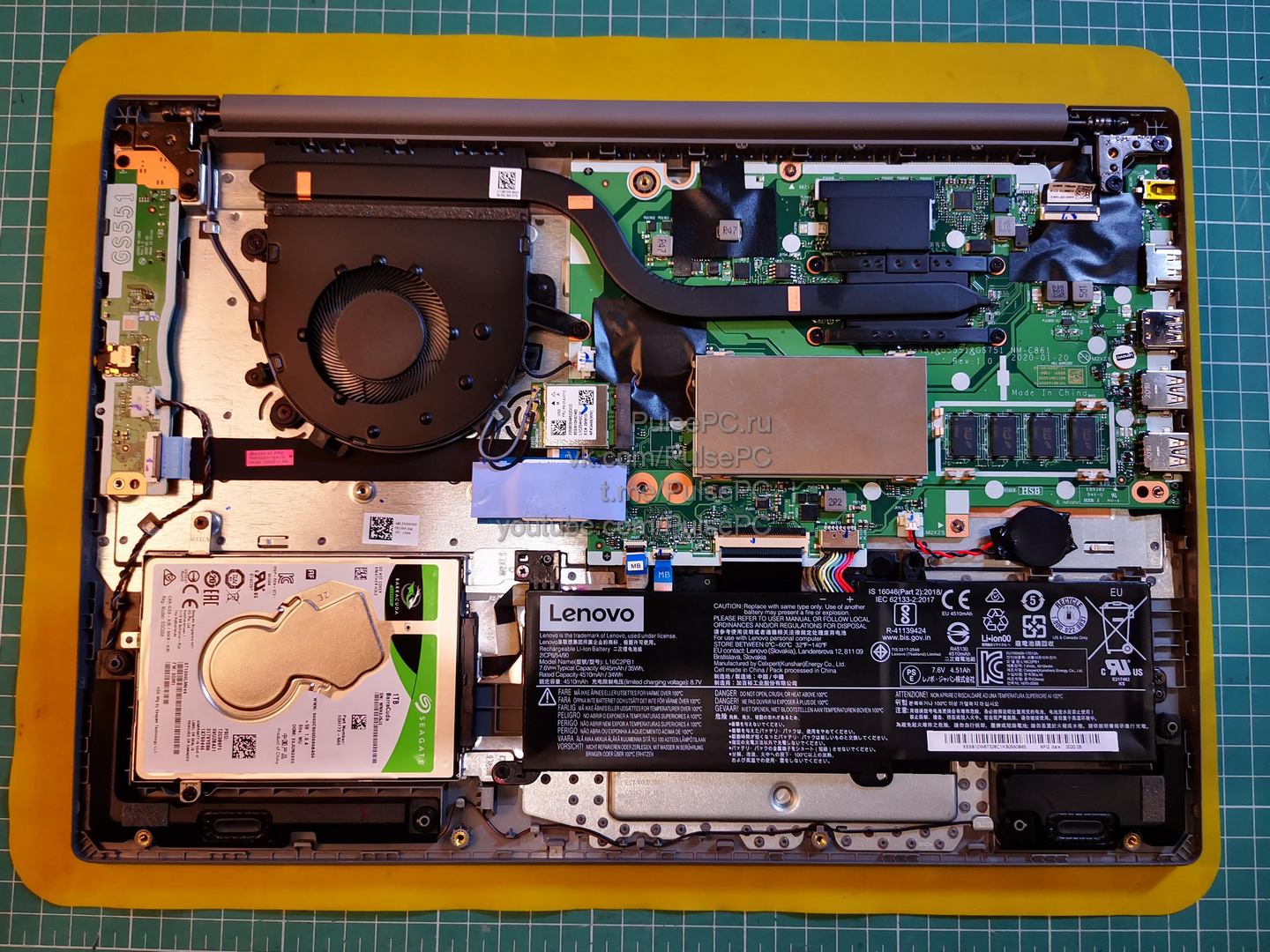

Ноутбук Lenovo IdeaPad 3 15ARE05 в разборе без крышки. Делаю общее фото

Lenovo IdeaPad 3 15ARE05 без крышки

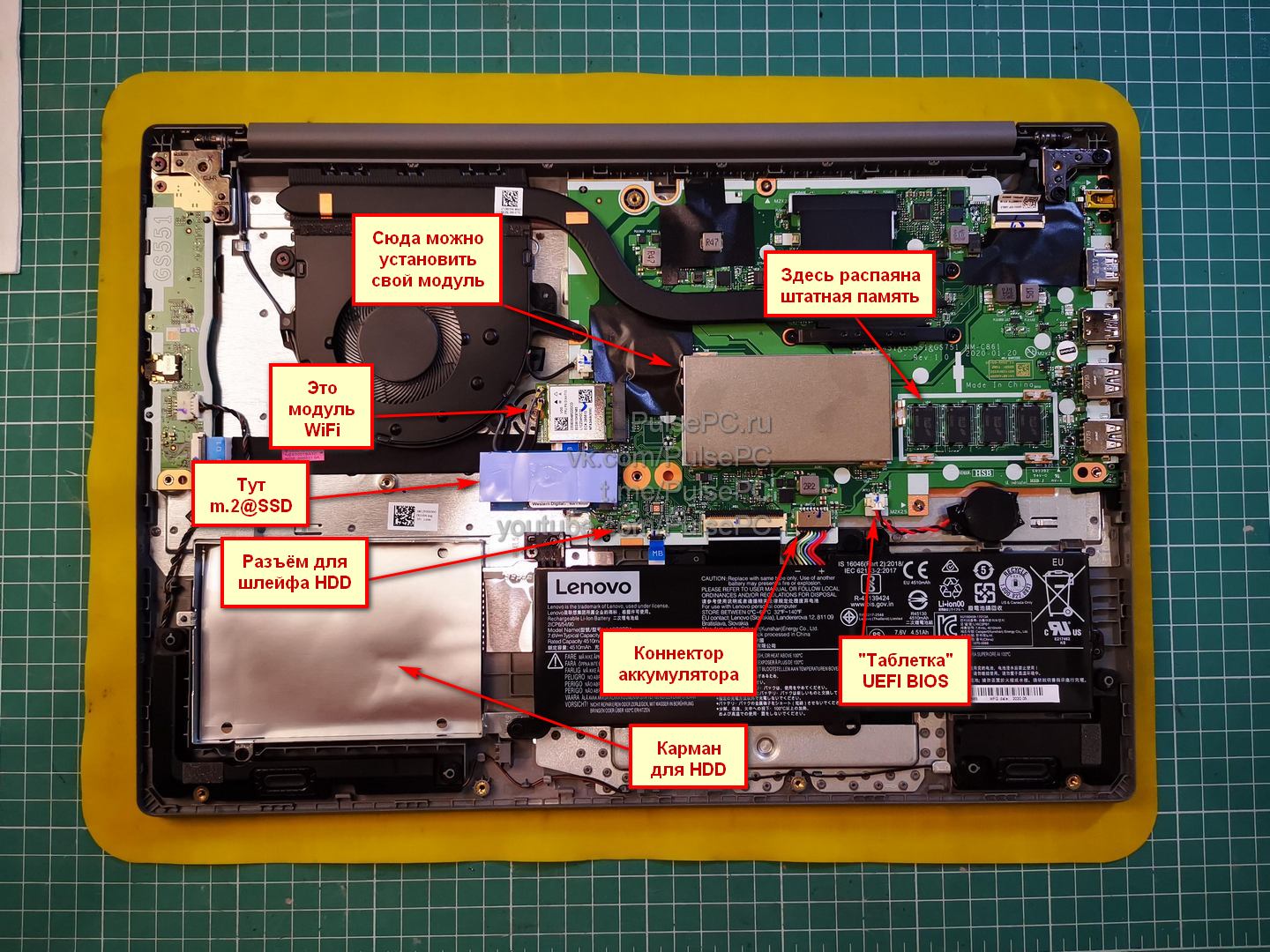

Я подписал ключевые «узлы»

"Узлы" ноутбука

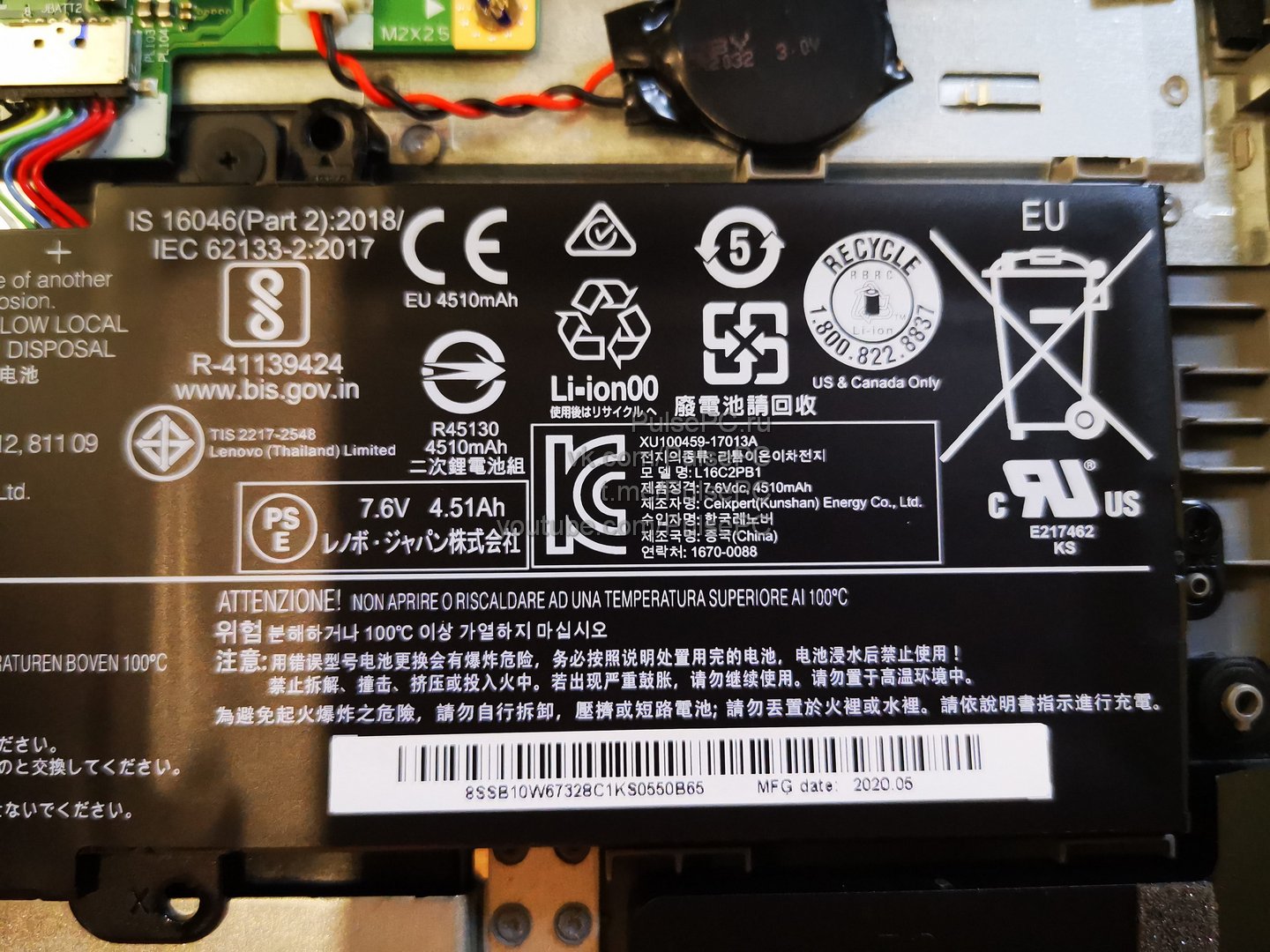

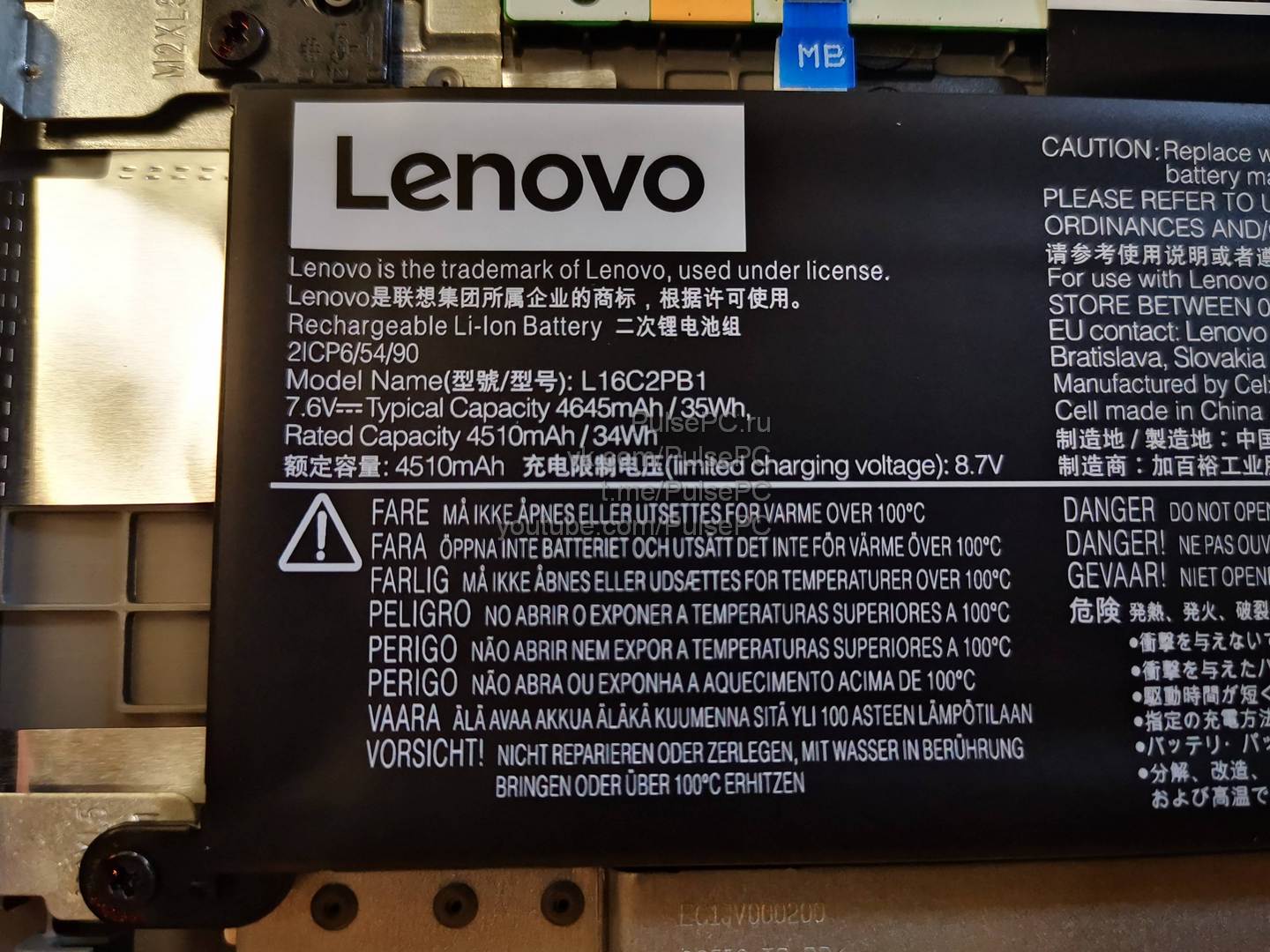

Модель аккумулятора L16C2PB1. Напряжение 7.6 Вольт, ёмкость — 4645 mAh, мощность 35 Ватт, номинальная ёмкость 4510 mAh/34 Ватт, предельное напряжение 8.7 Вольт.

Информация об аккумулятиоре

Парт-номер аккумуляторной батареи XU100459-17013A

Battery XU100459-17013A

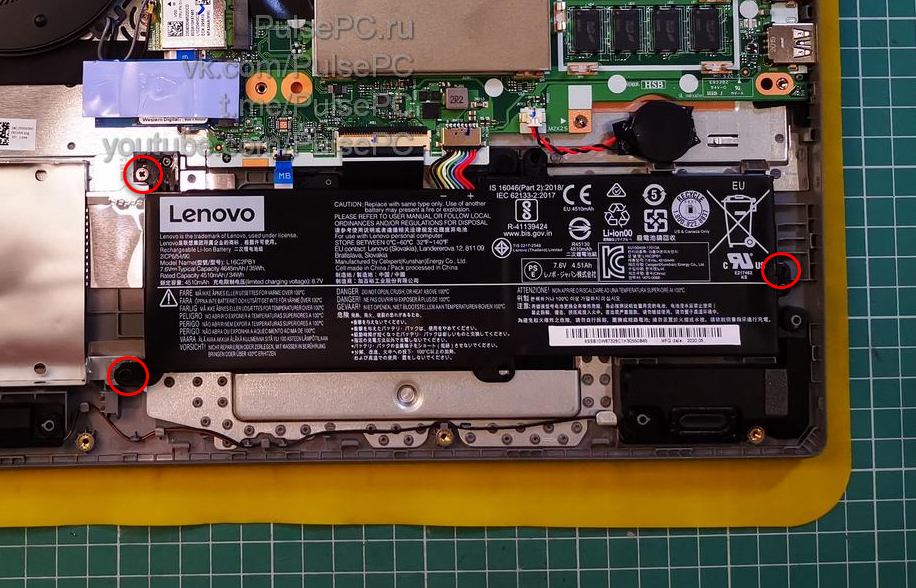

Аккумулятор держится на трёх винтах

Три винта аккумулятора

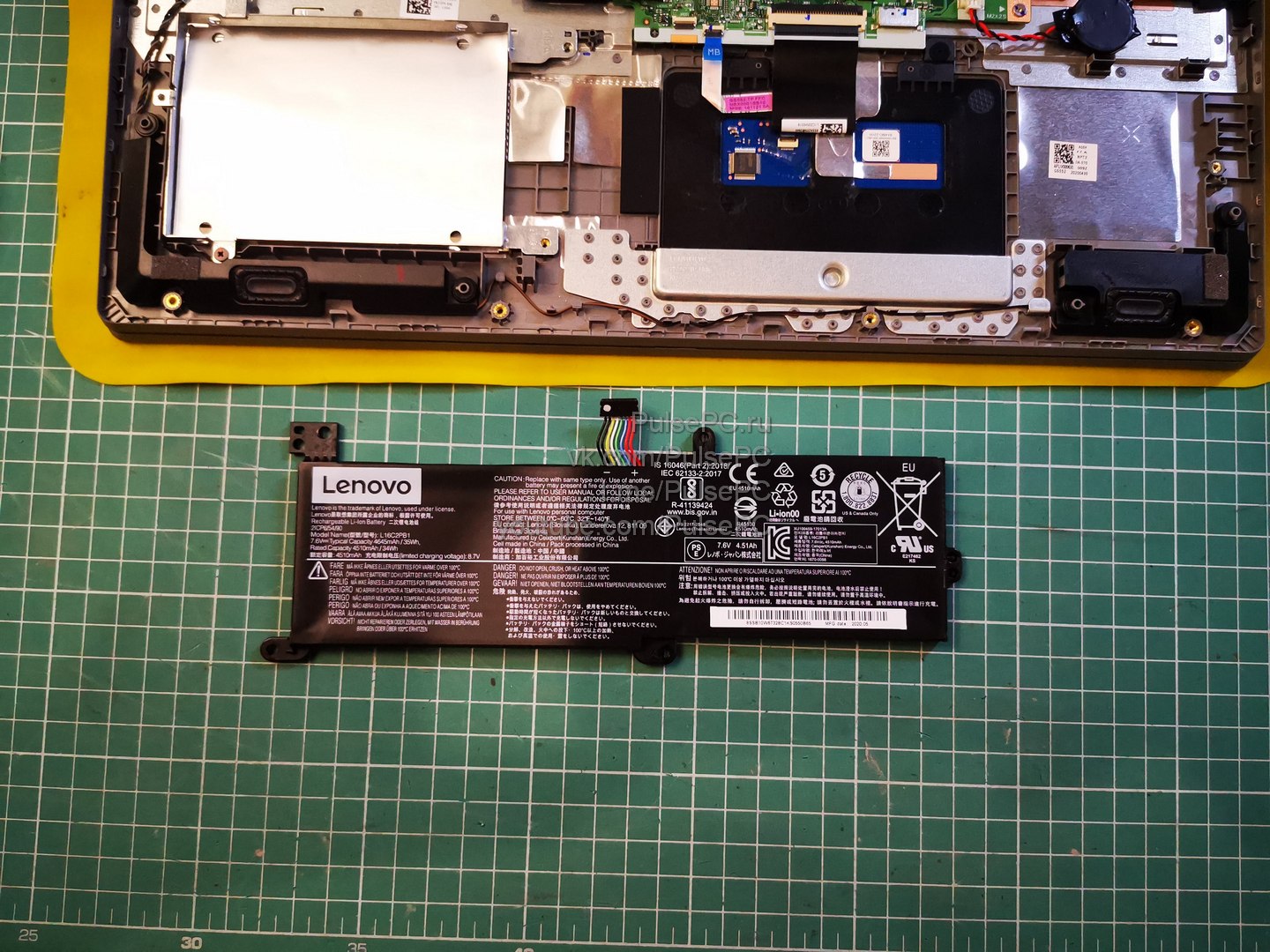

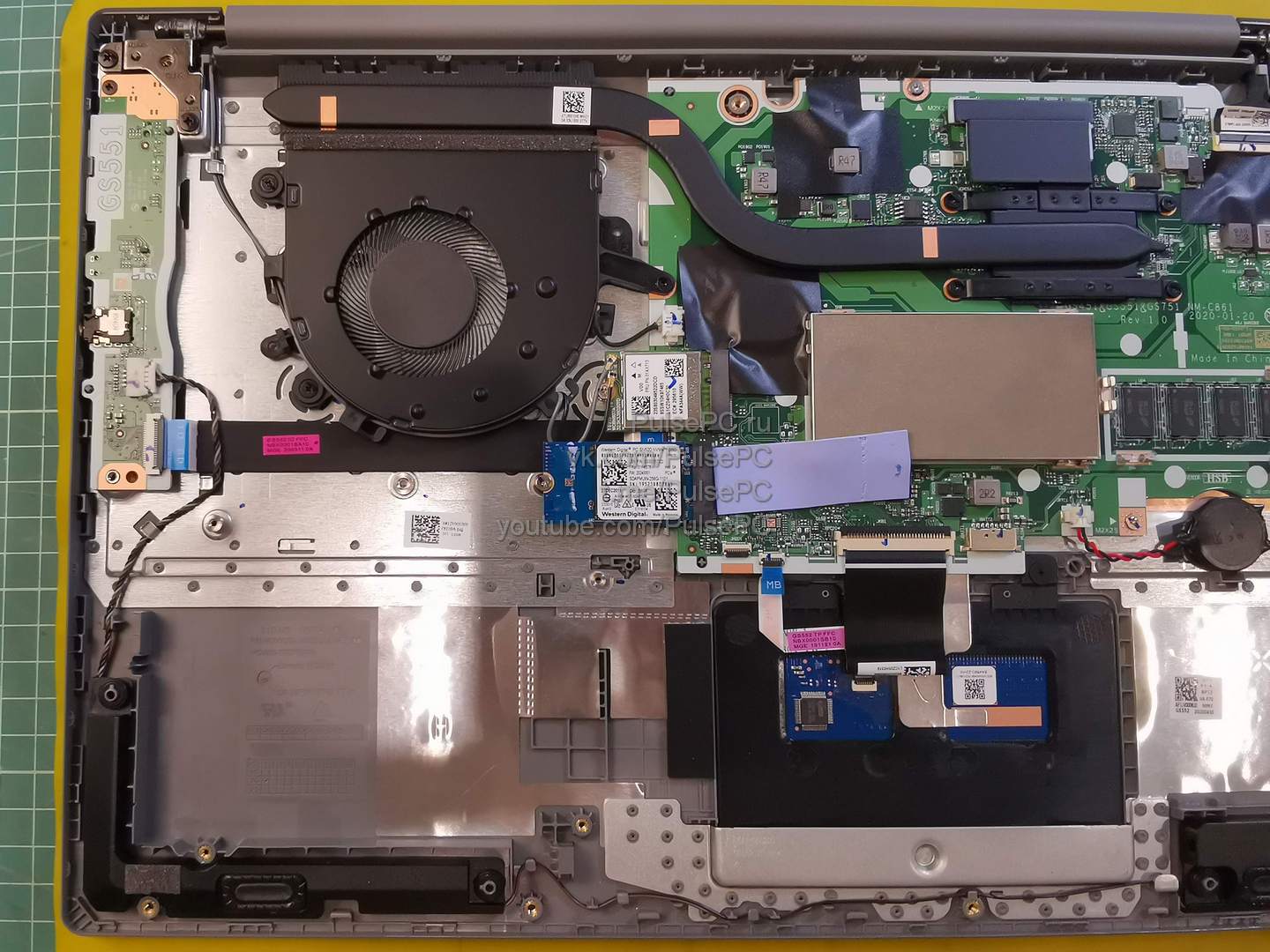

До начала каких-либо работ вынимаю аккумулятор. Я настоятельно рекомендую ничего внутри не трогать до тех пор, пока полностью не обесточите устройство. И перед работой рекомендую начисто вымыть руки и смыть мыло ледяной водой (либо наденьте резиновые перчатки). И потрогайте обеими руками батарею в квартире.

Вынимаю аккумулятор

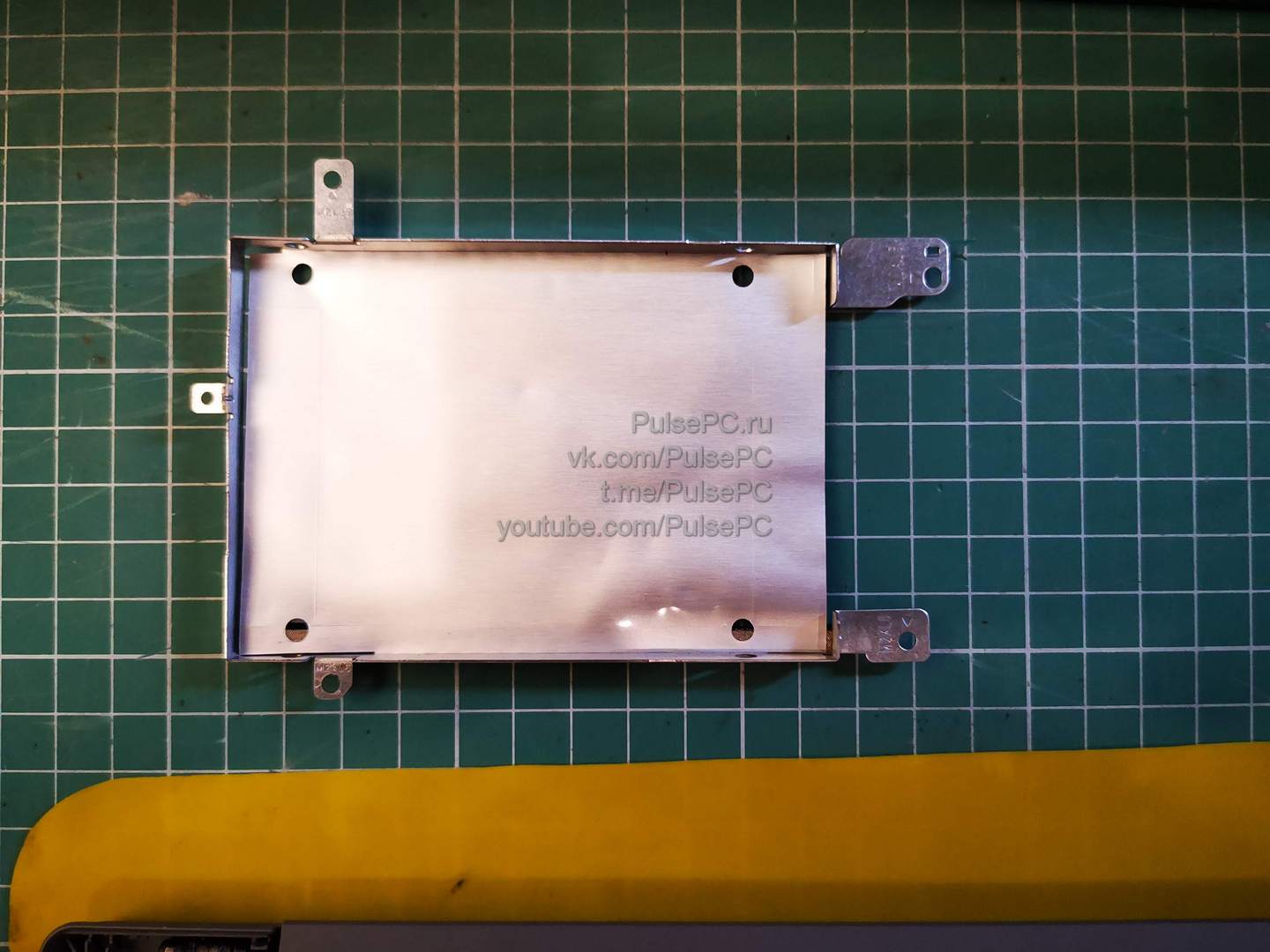

Снимаю корзину для жёсткого диска

Корзина для HDD

Снимаю защиту с SSD. Если ничего не планируете делать с SSD, Вам её трогать не нужно.

m.2 SSD cover

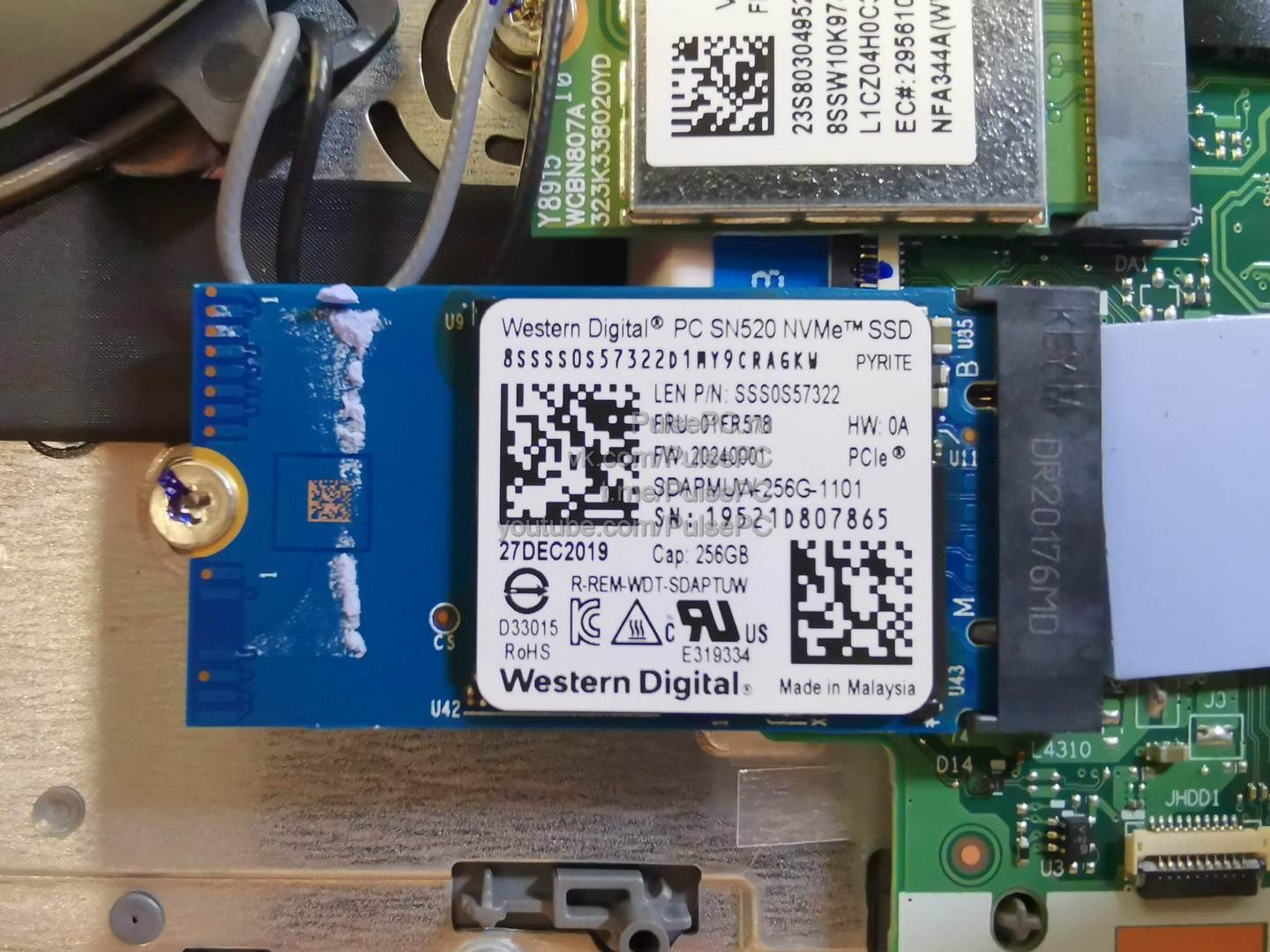

В ноутбуке установлен накопитель Western Digital PC SN520 NVMe SSD на 256 Гбайт

Делаю близкое фото SSD

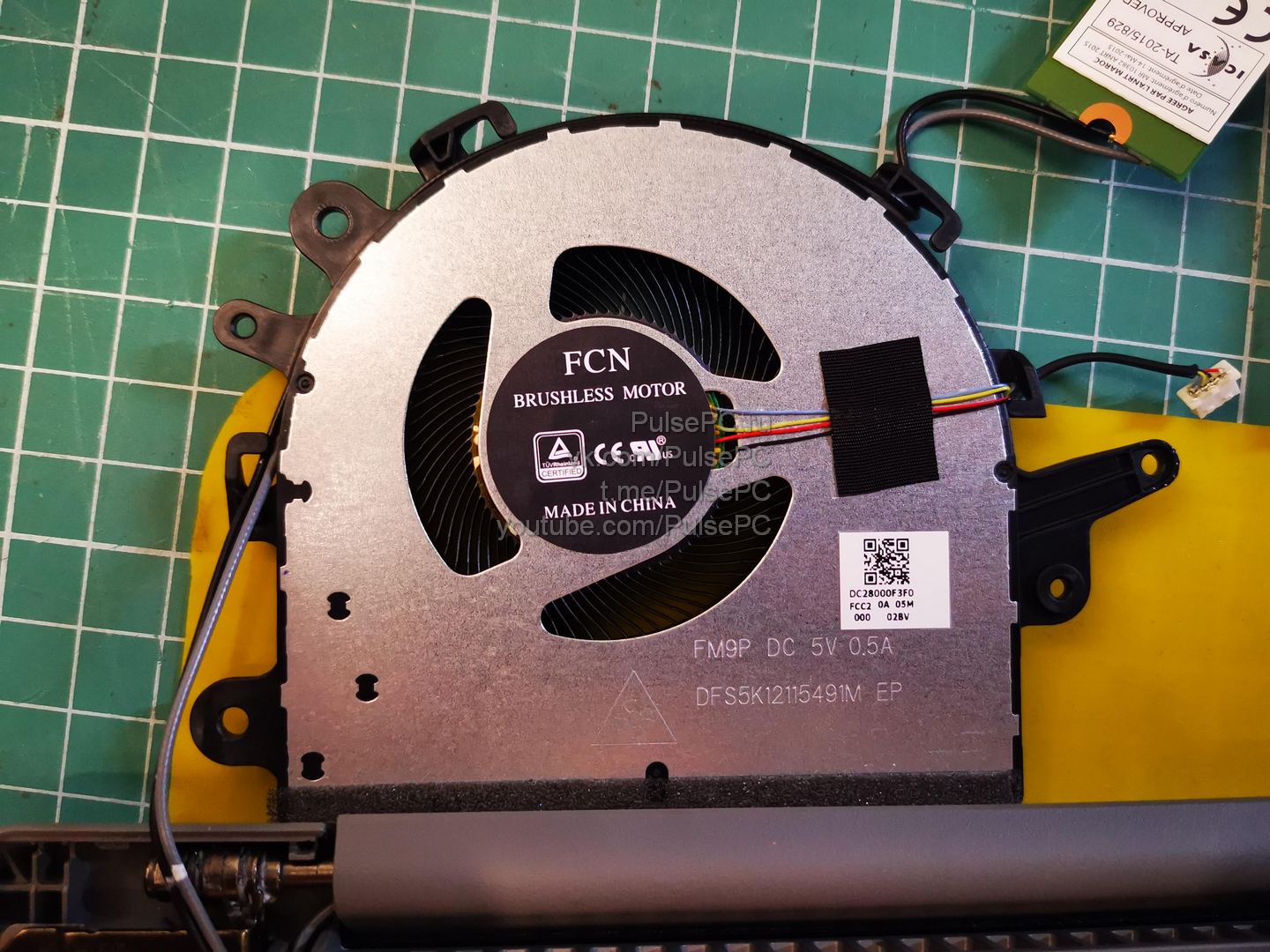

Снимаю систему охлаждения, делаю фото

Кулер Lenovo IdeaPad 3 15ARE05

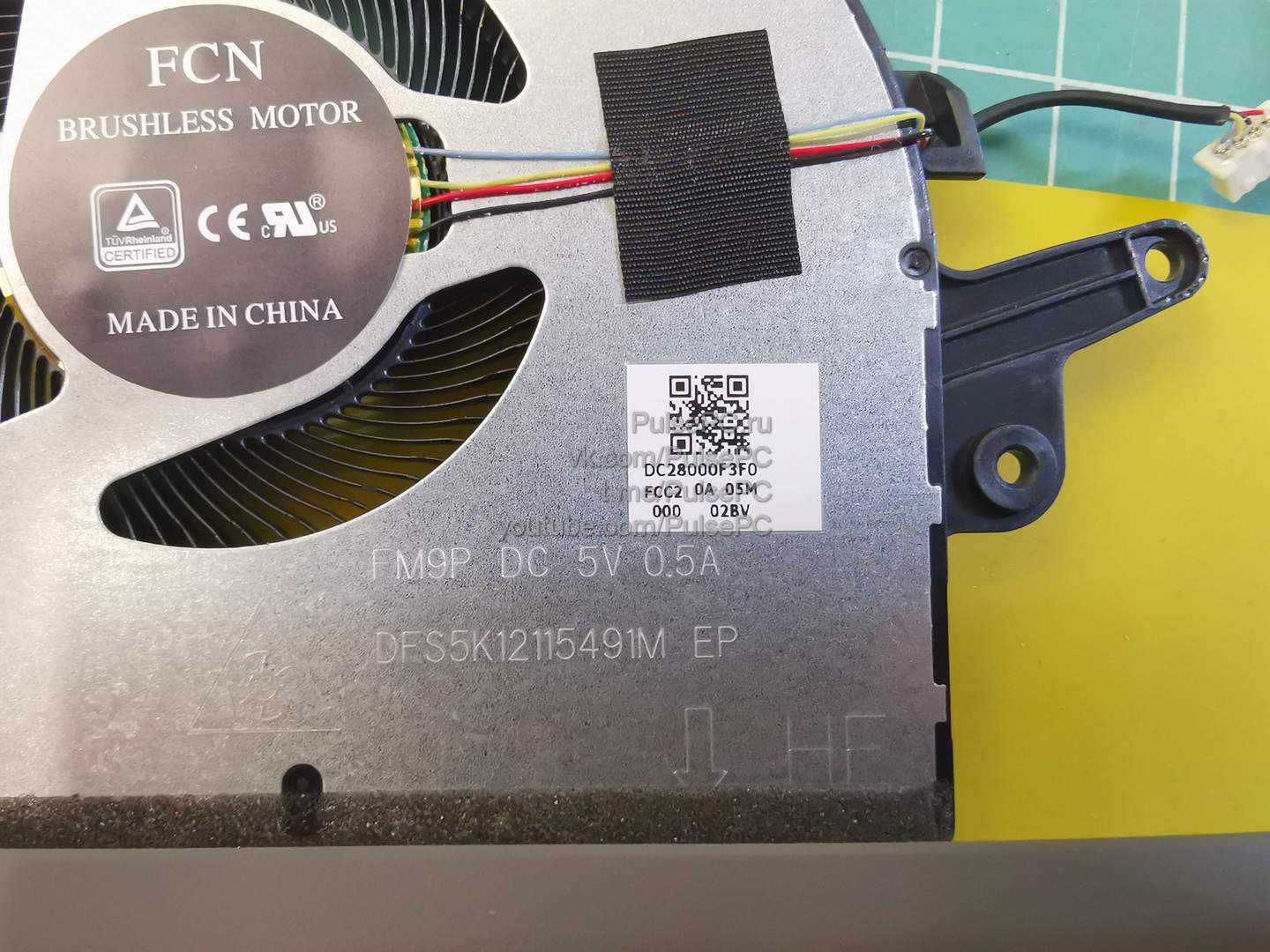

На всякий случай фотографирую кулер Lenovo IdeaPad 3 15ARE05 (последнее для поисковиков, чтобы читатель мог легко идентифицировать вентилятор)

Вентилятор Lenovo IdeaPad 3 15ARE05

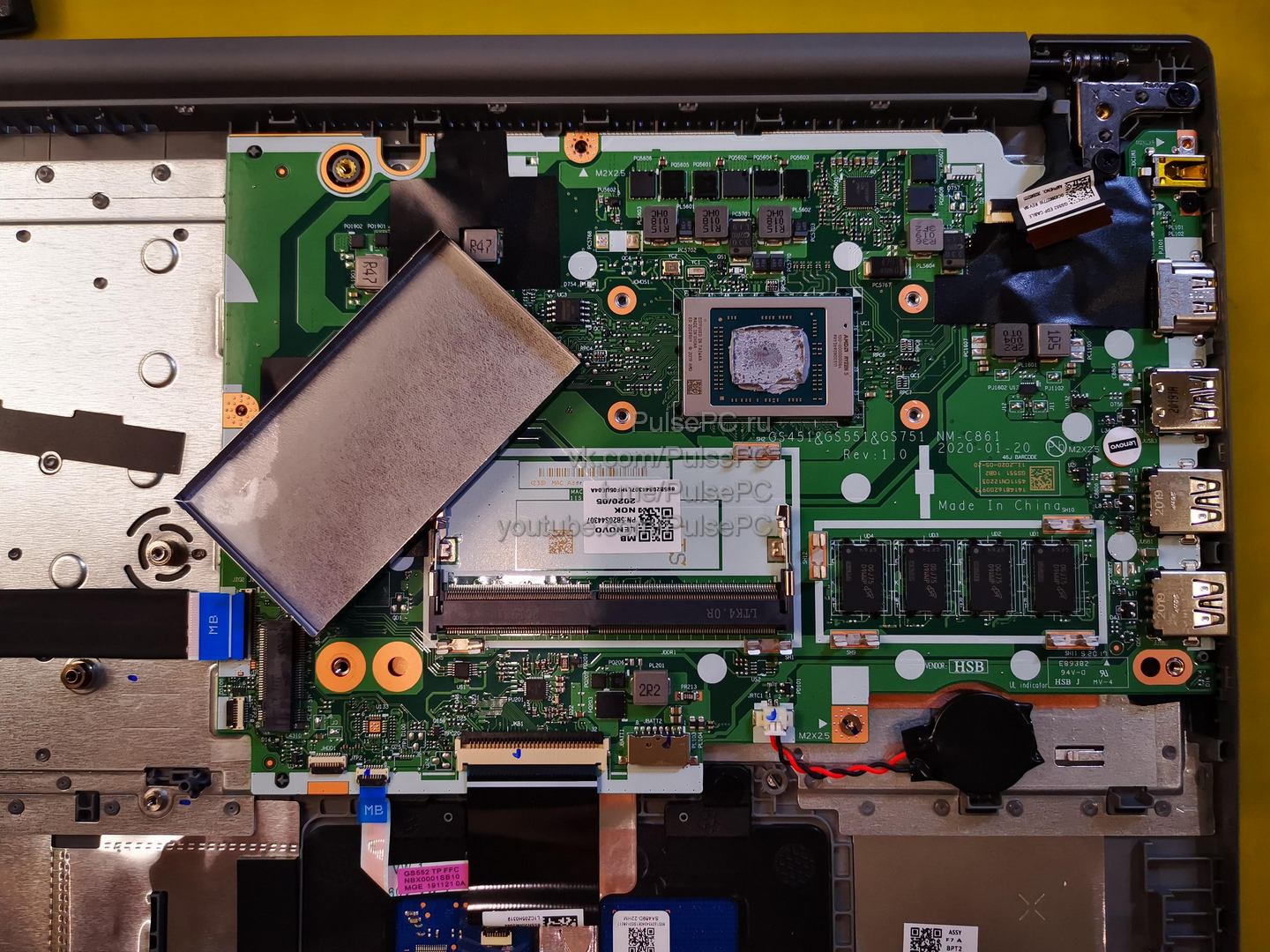

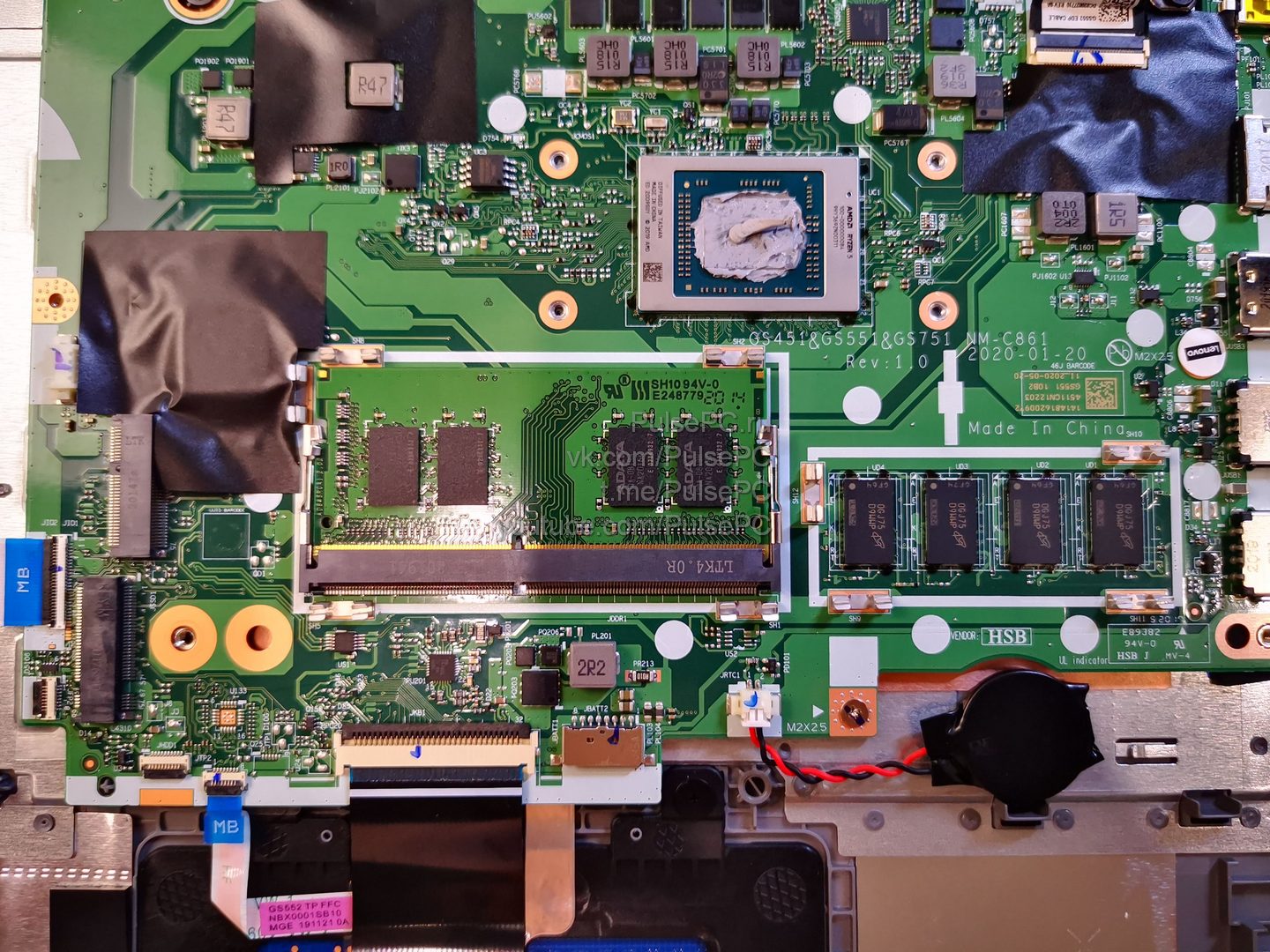

Под защитной крышкой находится пустой слот для модуля оперативной памяти SO-DIMM DDR-IV 2666@CL19. Я рекомендую покупать модули именно с такой высокой Latency, потому что изначально я приобрёл быструю память от Kingston с показателями 2666@CL16, ноутбук с ней стартовал, но почти сразу рандомно артефачил, перезагружался и выпадал в синие экраны. Я полагаю это потому что система вместо того, чтобы повысить тайминги дискретного модуля до состояния распаянного, наоборот, понижала тайминги распаянного до состояния дискретного. Надеюсь, когда Вы читаете эту статью, этот не побоюсь слова «косяк» исправили в апдейтах БИОС, но всё же не рекомендую Вам рисковать. Память 2666@CL19 (на фото ниже) у меня завелась и заработала корректно.

Слот для модуля памяти

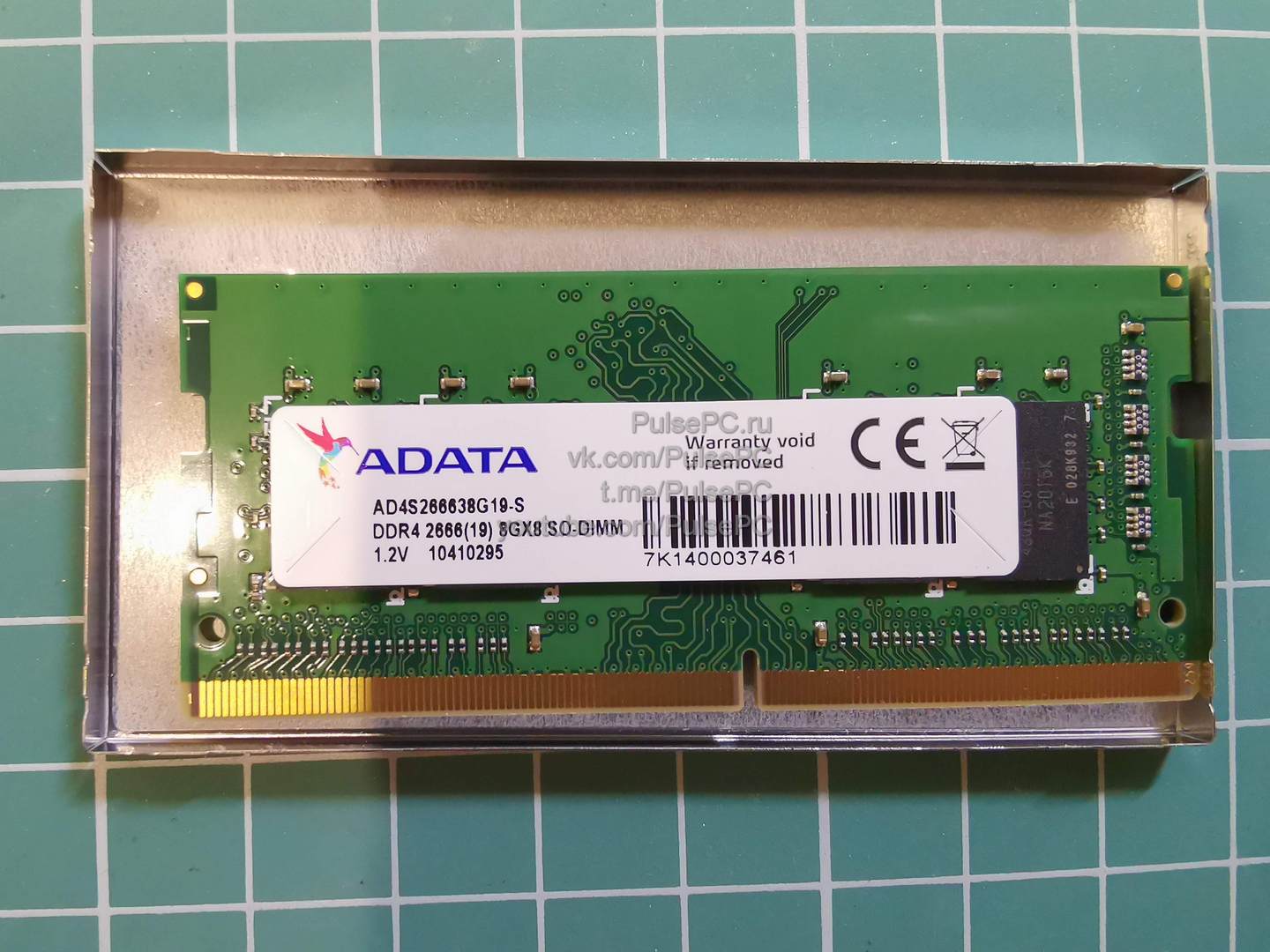

 Собственно этот модуль 100% корректно работает с этим ноутбуком. Проверено лично. Название модуля SODIMM DDR4 8GB ADATA AD4S266638G19-S

ADATA AD4S266638G19-S

Устанавливаю модуль в слот. Можно закрывать защитную крышку обратно.

Модуль в слоте

Следующее, что приходит мне в голову — где шлейф для HDD? И тут начинается самое интересное.

Где шлейф?

Lenovo просто не кладёт в ноутбук шлейф для подключения накопителя 2,5″. Я гуглю, и спустя время выясняю, что мне необходим шлейф PN: 5C10S30052.

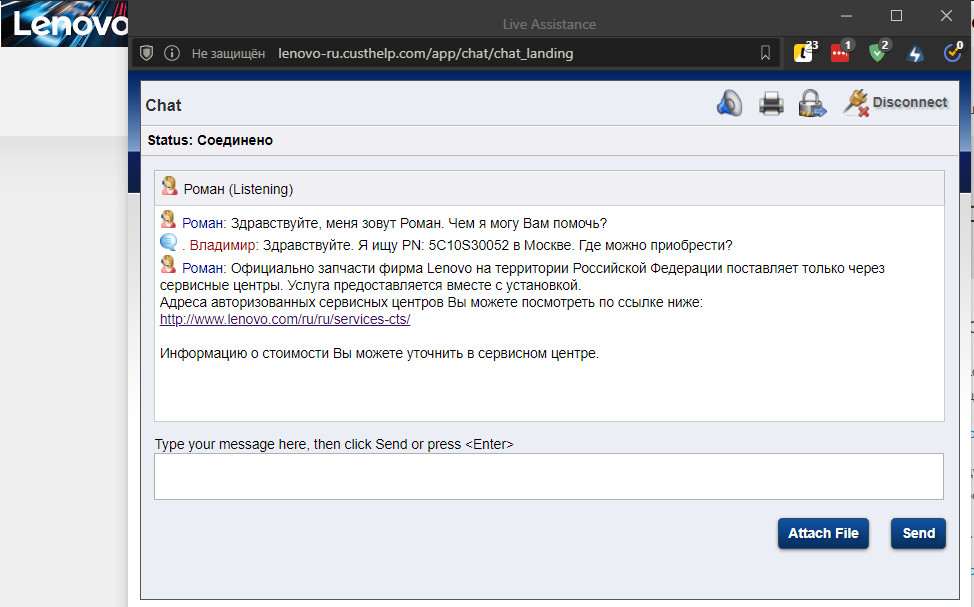

Я иду на сайт Леново, открываю тикет с поддержкой и спрашиваю, как и где я могу получить шлейф, на что получаю ответ — у авторизованных сервисных центров. Сотрудник «поддержки» кидает мне ссылку на страницу со списком СЦ, авторизованных lenovo и отключается.

Читать также  Почему я не ставлю только модули от Samsung

Ответ саппорта

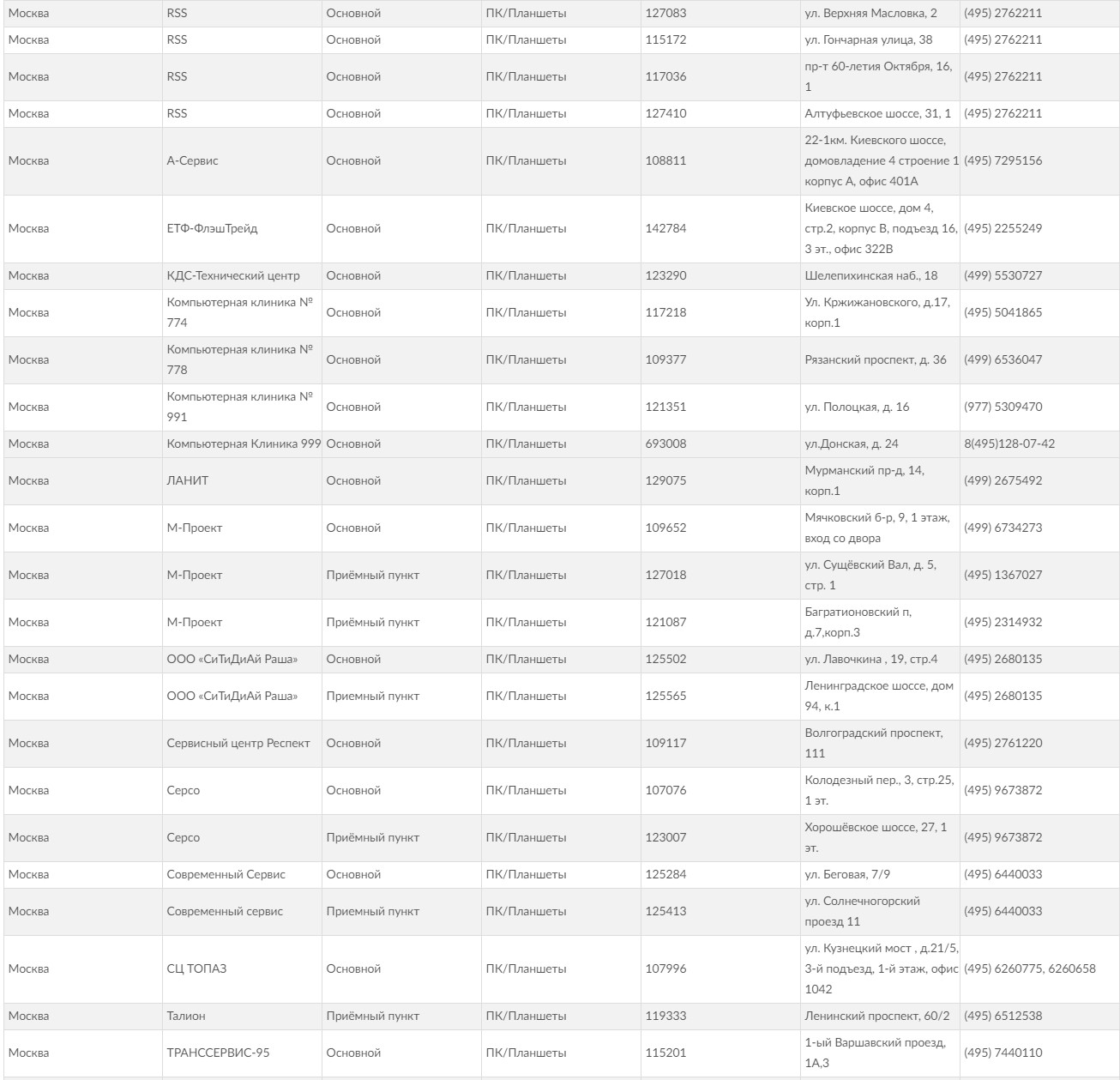

Я не сдаюсь просто так! Я выбираю все авторизованные СЦ Москвы

СЦ Москвы

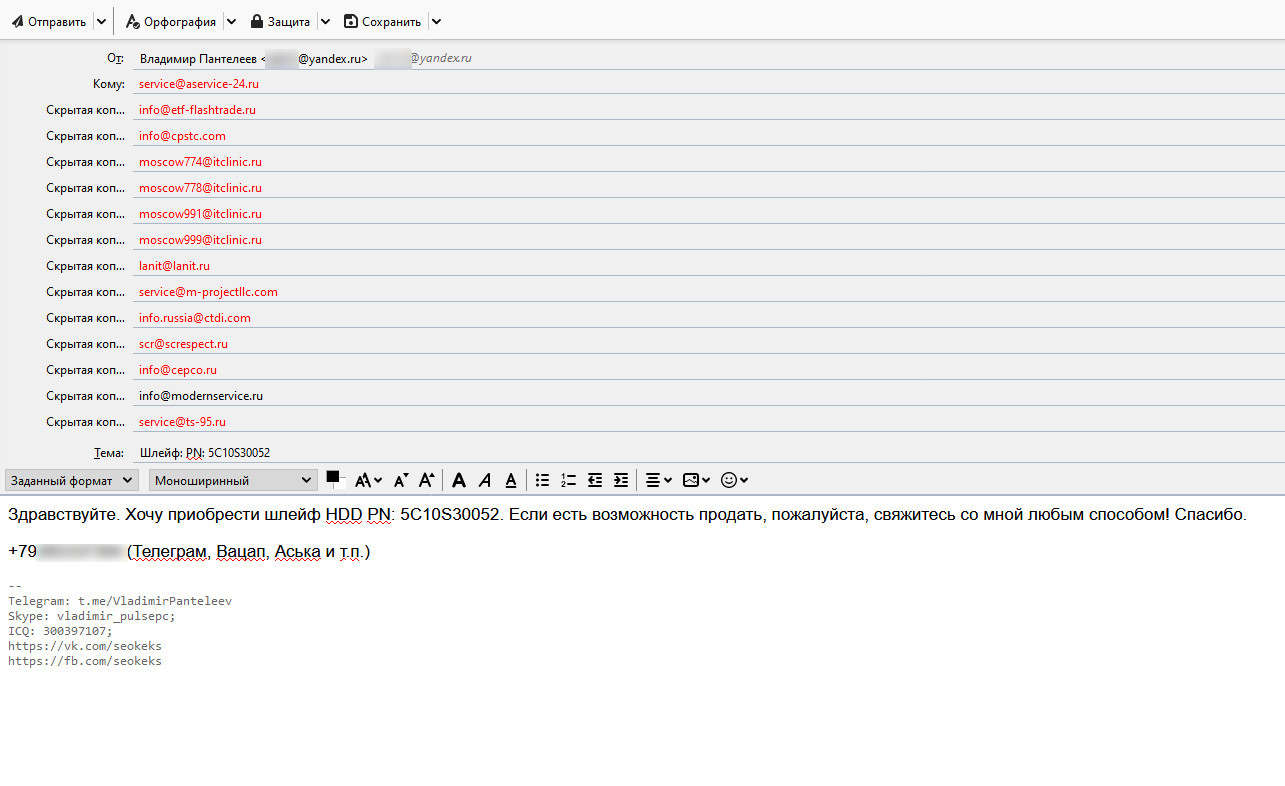

И пишу им всем одинаковое письмо с просьбой продать мне шлейф

Письмо во все СЦ

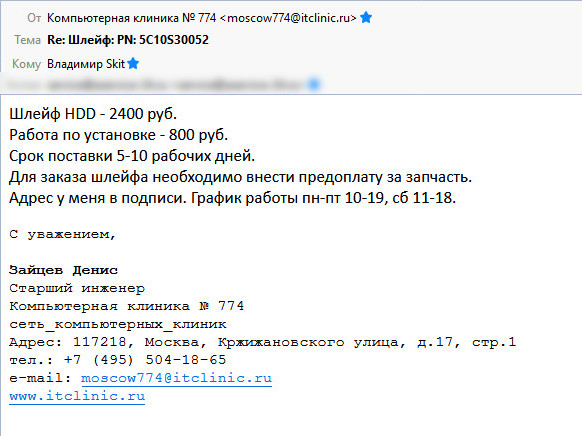

Проходит некоторое время, и мне отвечают из нескольких сервисных центров (остальные тупо игнорируют). Особенно хочу выделить один из них, который решил подзаработать на моей ситуации

Ответ из одного СЦ

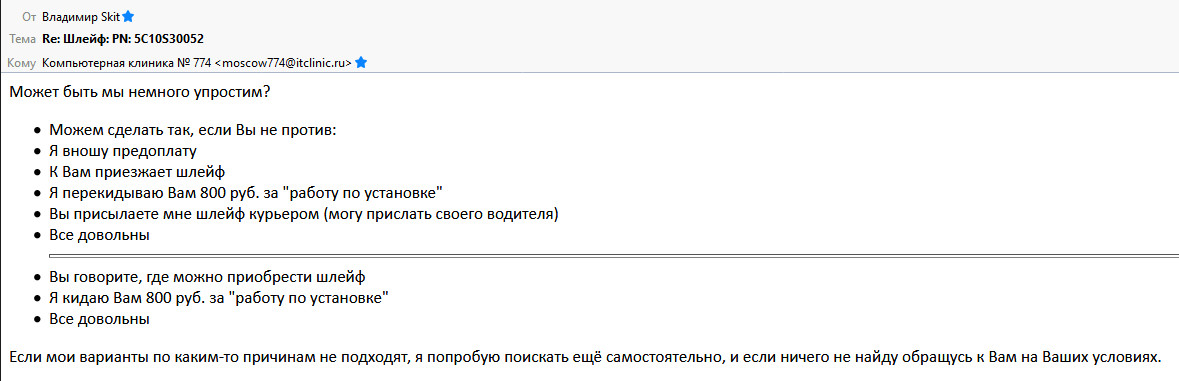

Я понимаю, что «работы по установке» мне  не нужны, я сам могу установить шлейф, это проще, чем есть, и пытаюсь упростить ситуацию

Попытка упростить

В ответ ожидаемо получаю игнор. Меня сильно удивила манера общения сотрудника СЦ, которого авторизовал Lenovo, и я создал тему на форуме, но очевидно, что и самой Lenovo так же пофиг на клиентов, как и авторизованным ими сервисникам. Отчаявшись, я решаю отпустить ситуацию и дать себе пару дней времени, как вдруг мне приходит ещё одно письмо. Слава Вальхалле, в мире ещё остались адекватные люди.

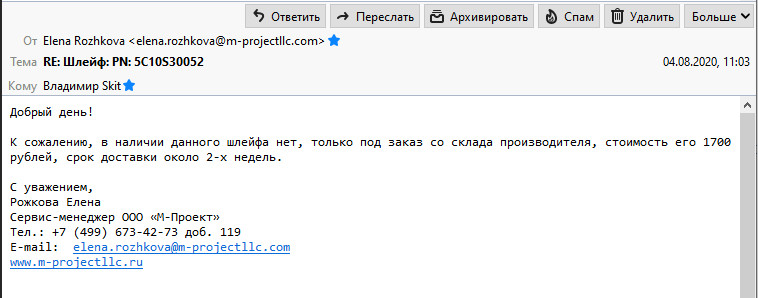

Ответ от ООО «М-Проект»

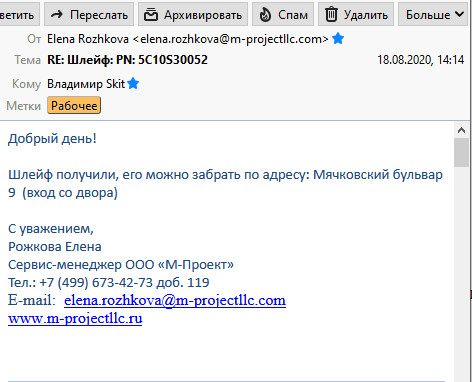

Елена Рожкова (старший менеджер М-Проект) оказывает супер-адекватным человеком, высылает мне реквизиты на оплату, я оплачиваю, она заказывает шлейф, и через две недели мне приходит электронка, что шлейф наконец-то приехал и ждёт меня у них в офисе.

Шлейф приехал!

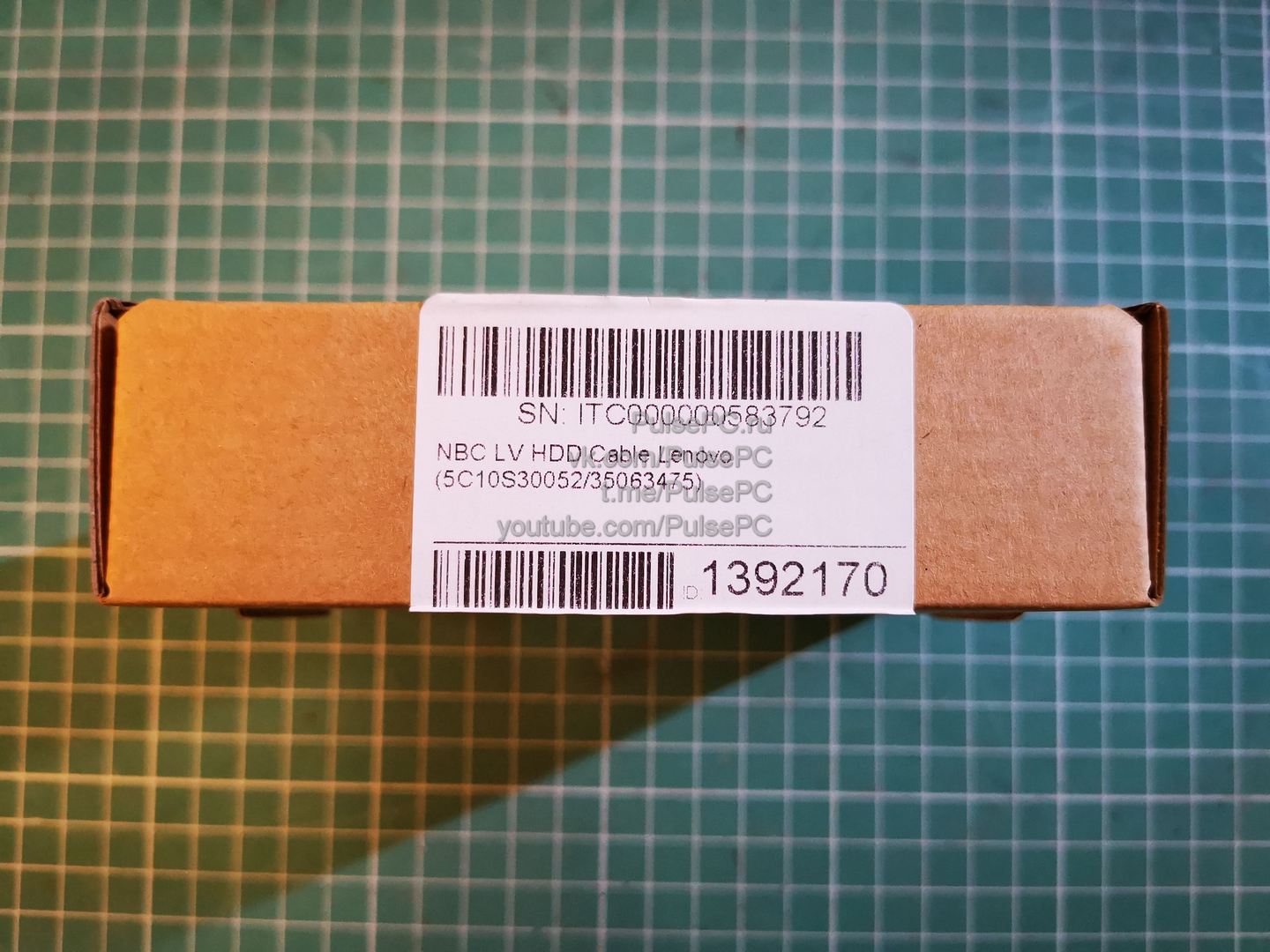

Я прошу оформить мне доставку, чтобы не ехать самому через весь город, и за дополнительных 300 рублей на следующий день наконец-то получаю шлейф на руки

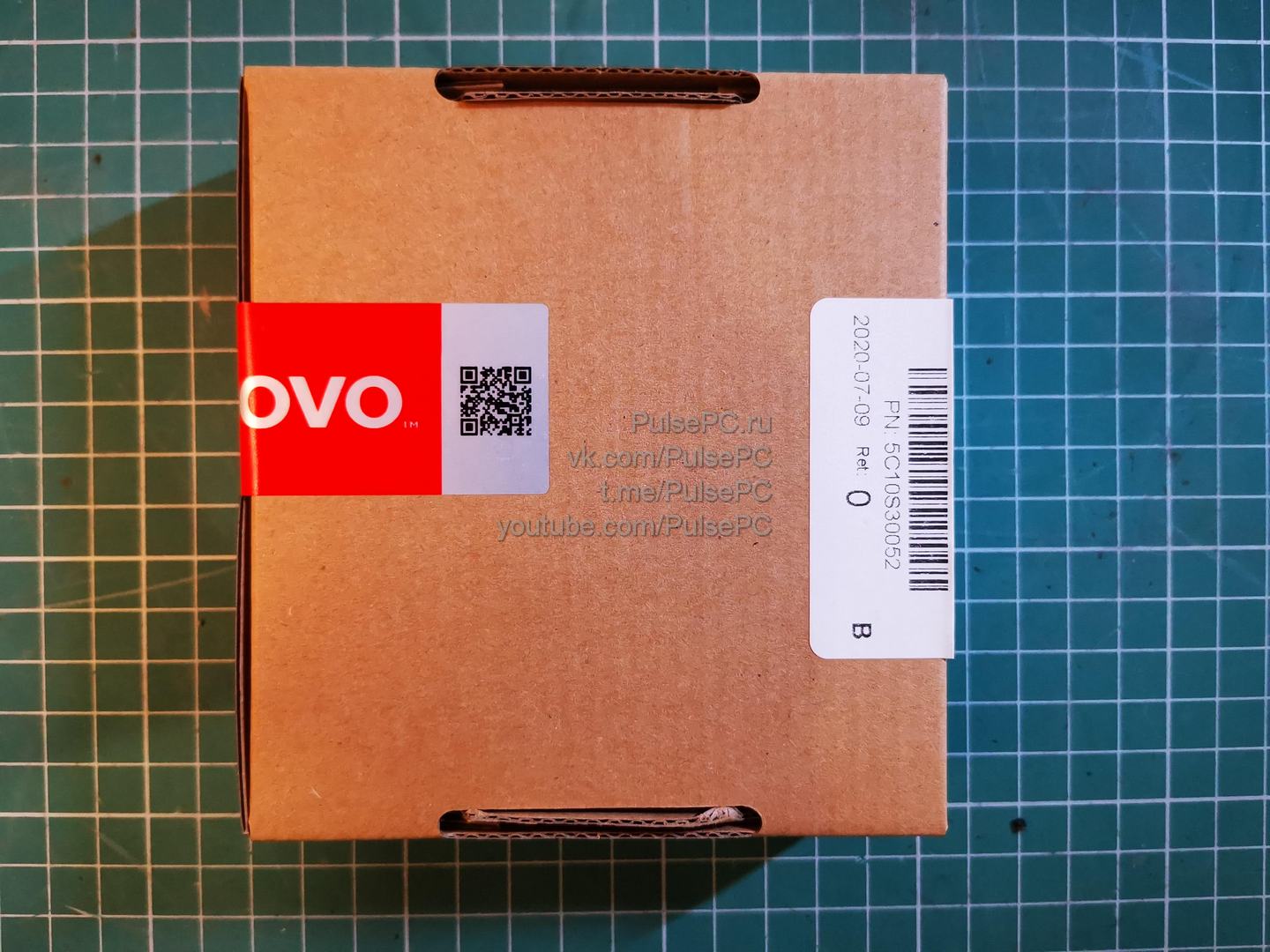

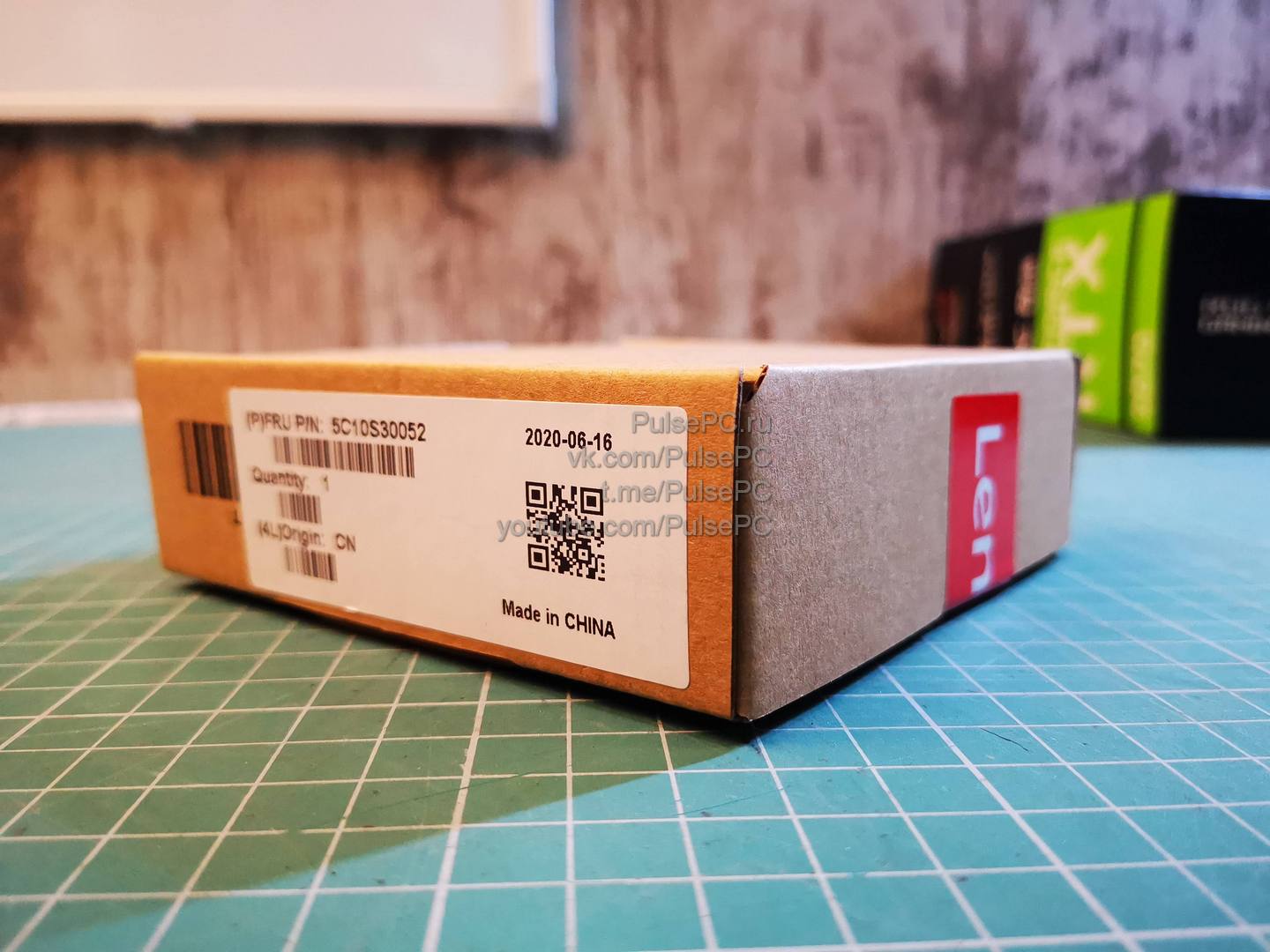

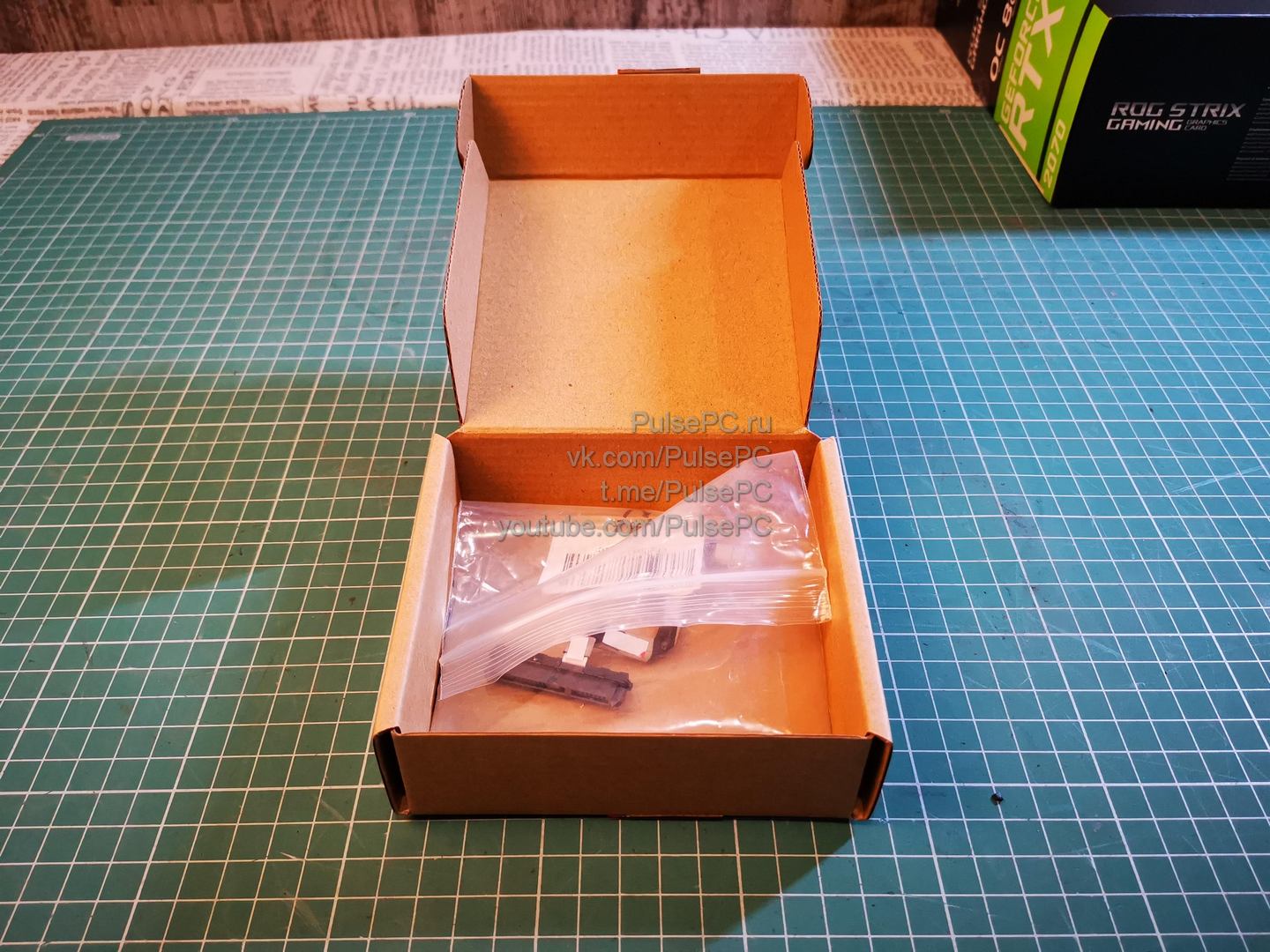

Шлейф в коробочке

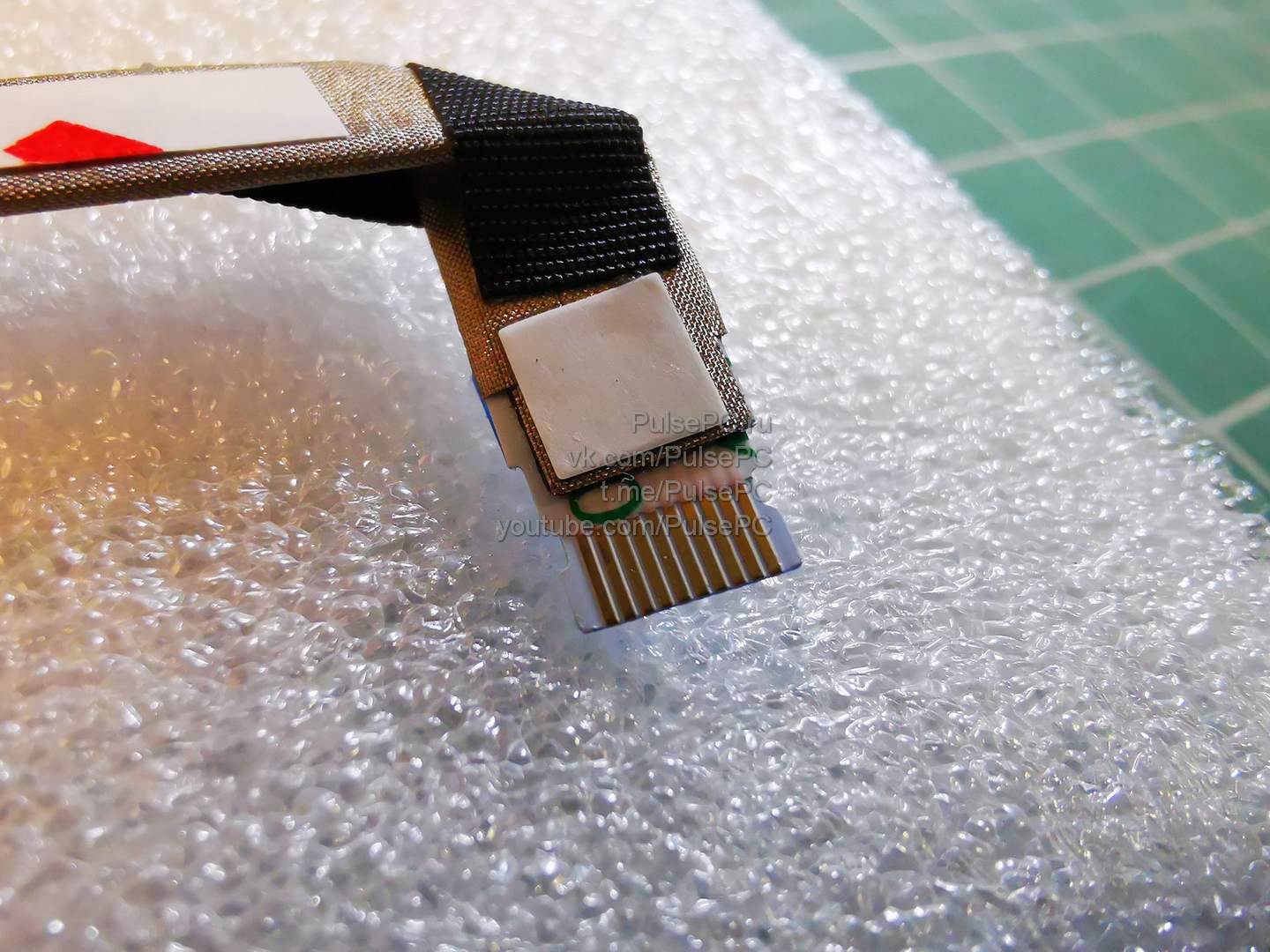

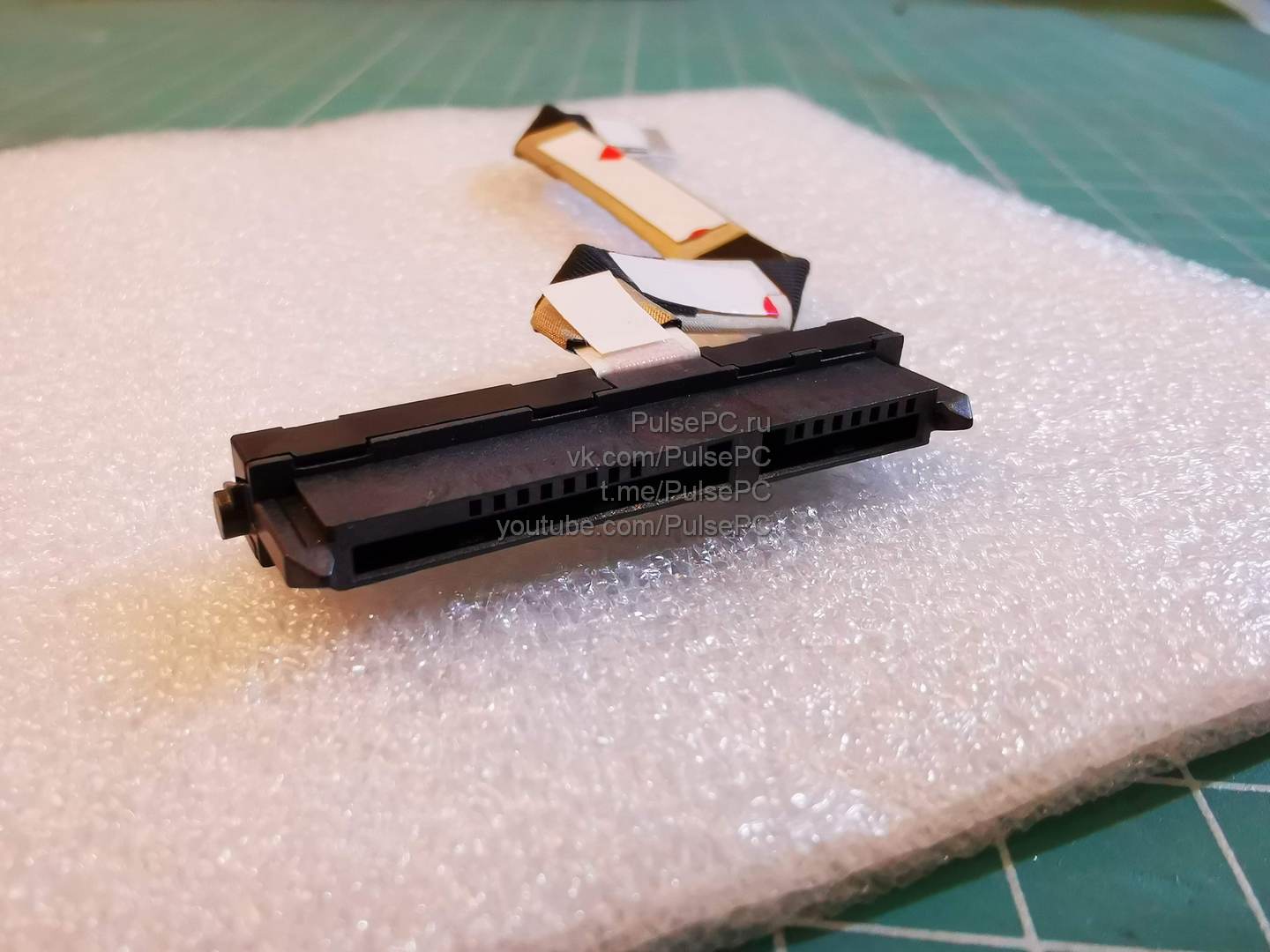

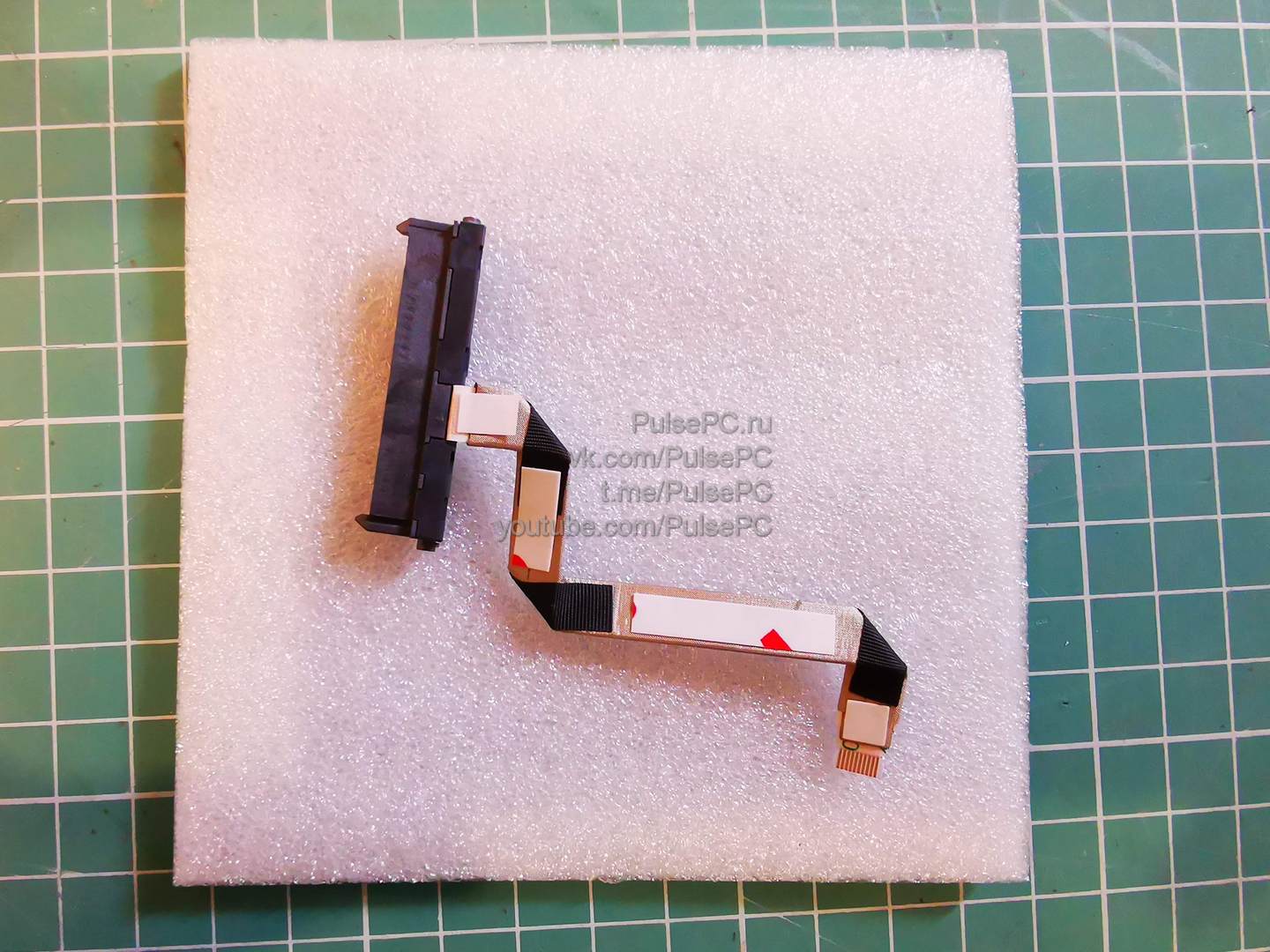

Делаю несколько фотографий шлейфа PN: 5C10S30052 для Вас, читатель

PN: 5C10S30052

PN: 5C10S30052

PN: 5C10S30052

PN: 5C10S30052

PN: 5C10S30052 NBX0001S900

PN: 5C10S30052

PN: 5C10S30052

PN: 5C10S30052

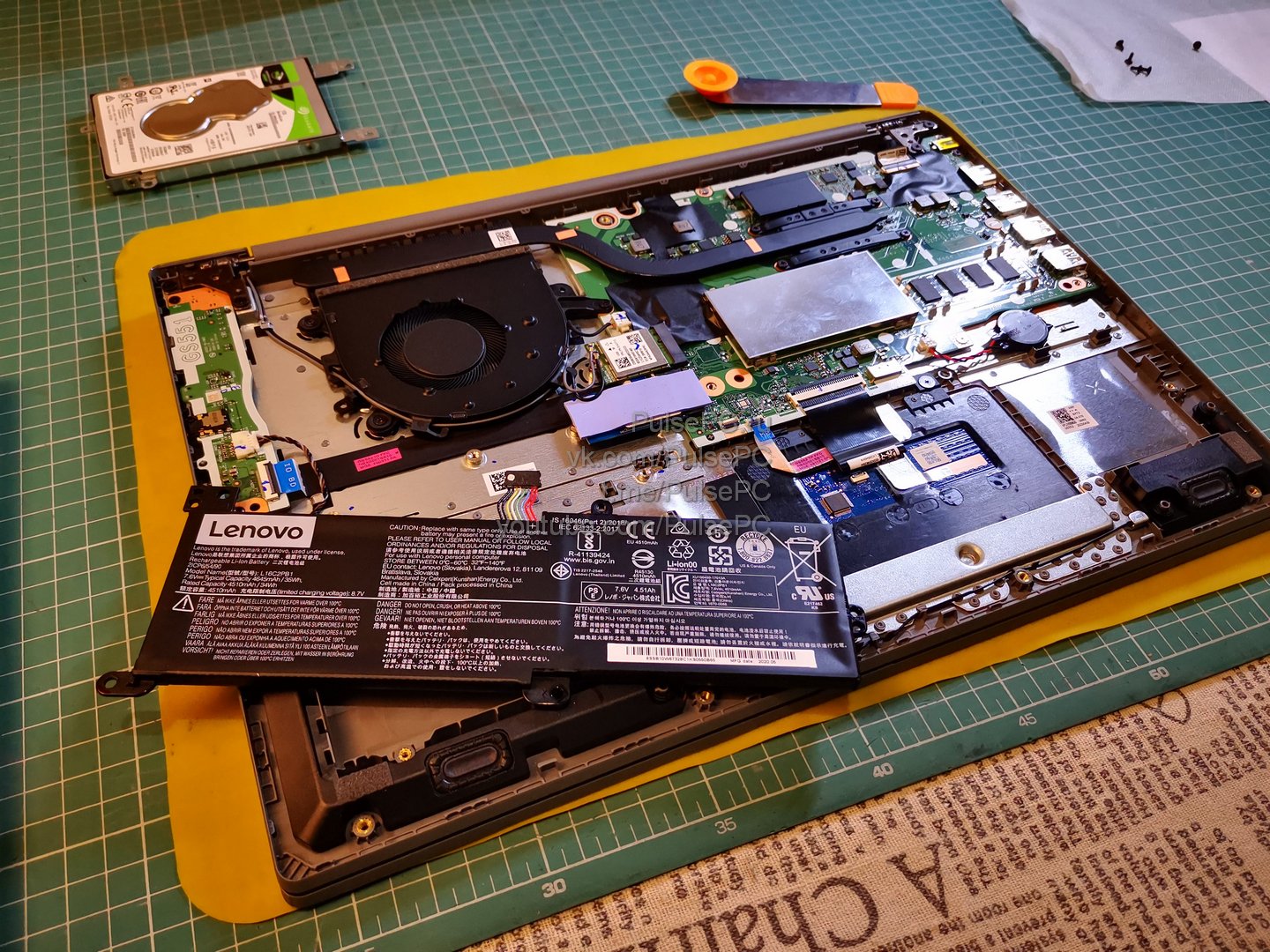

Я снова отключаю аккумулятор, чтобы наконец-то подключить несчастный жёсткий диск

Отключаю питание

Подходит идеально

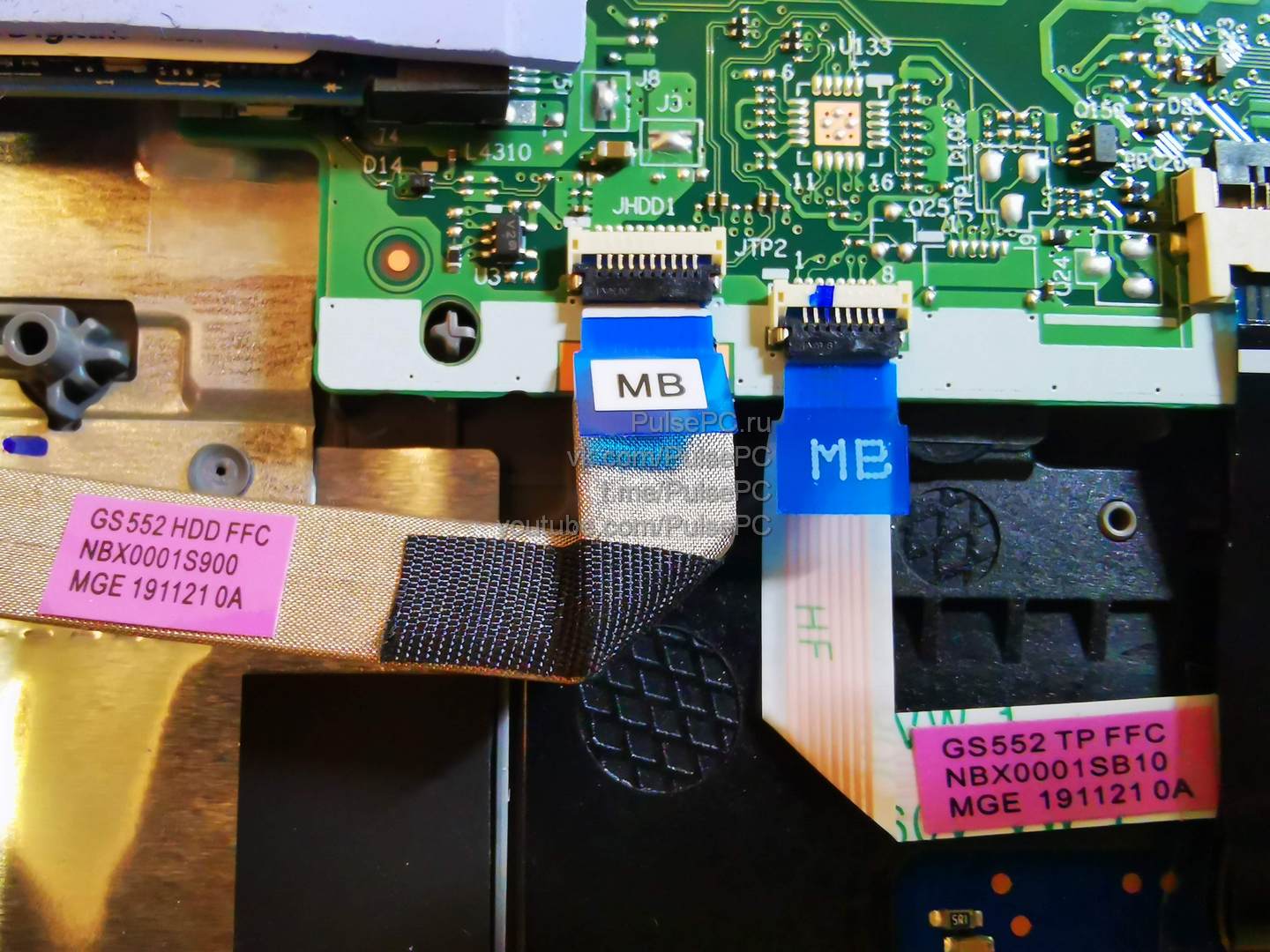

Свершилось! Шлейф в гнезде

Прокладываю шлейф под аккумулятором

Шлейф под аккумулятором

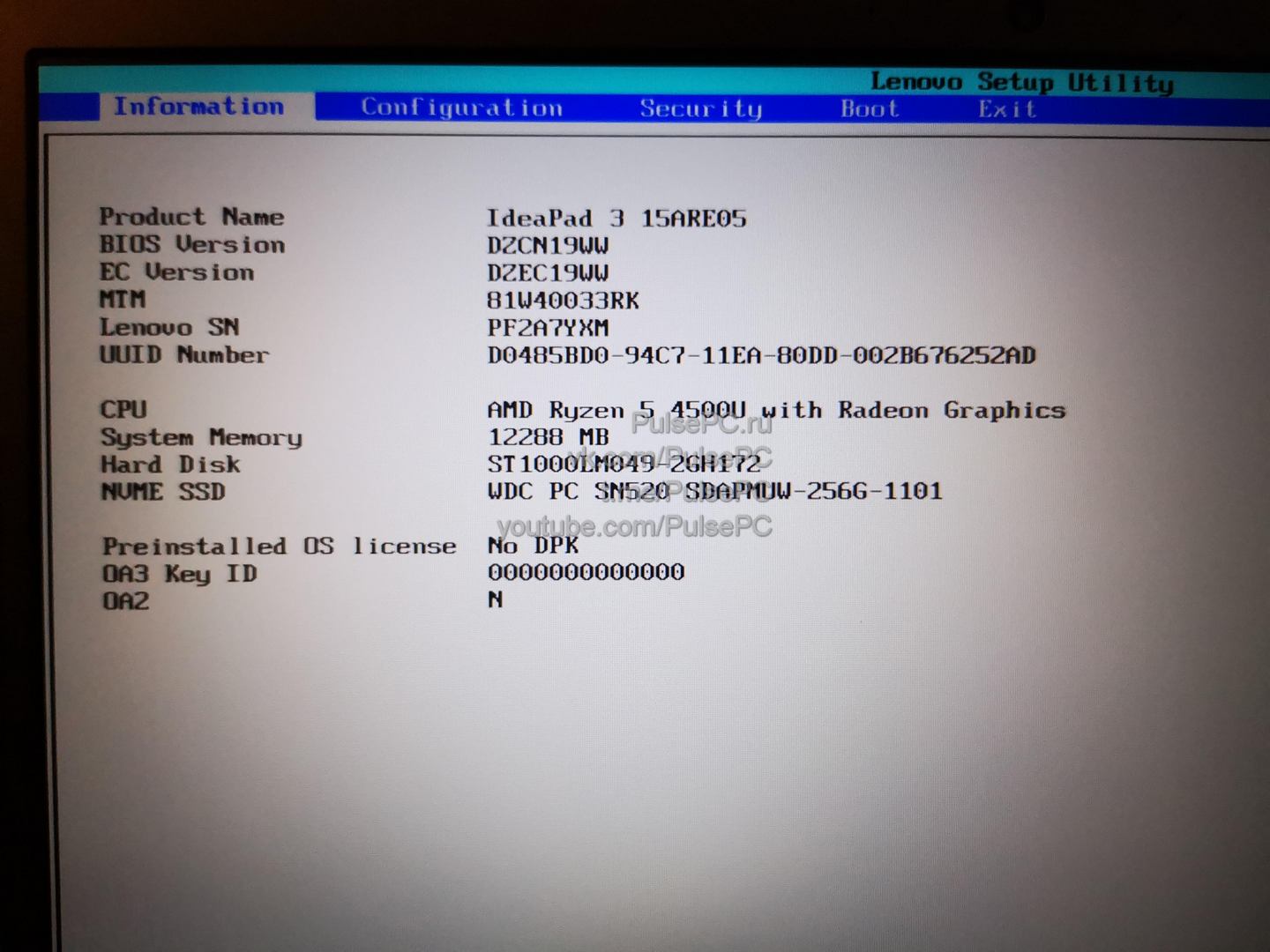

Жёсткий диск отображается в БИОСе, значит всё хорошо, осталось отформатировать, назначить букву и можно пользоваться

В БИОСе отображается

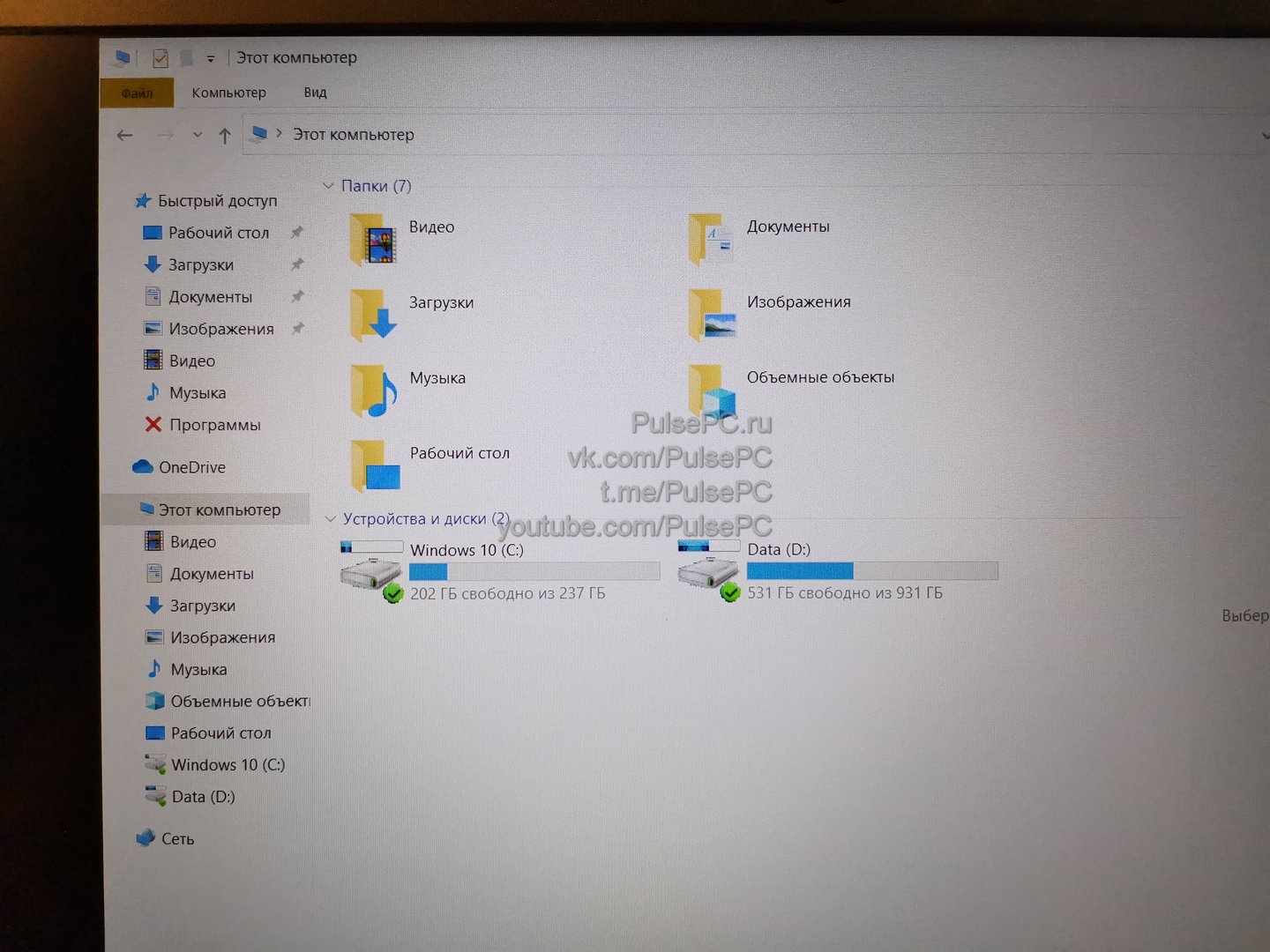

Готово! Теперь у Сергея связка SSD+HDD. Оно того определённо стоило (да, я сфоткал экран, — так быстрее)

Готово!

Надеюсь, моя статья помогла кому-нибудь из вас. Будни сервис-инженера и ещё фотографии по сборкам в моей ленте в Instagram, общение, ответы на вопросы на наших страничках ВКонтакте и Фейсбук или на Youtube. В VK вообще интересно, там фотки появляются раньше всего, а ещё я там со всеми общаюсь, отвечаю на вопросы и консультирую. Больше всего контента о непростых буднях айтишника в моей группе в Телеграм (а ещё у нас есть тёплый чатик). Обращайтесь ко мне там, где Вам удобно. У меня адекватный фидбэк.
